博图导出变量给Wincc7.5离线使用

前言

博图可以导出变量给Wincc7.5使用，适用于Wincc和PLC同时开发而且互相不影响的情况。
注意Wincc必须是7.5版本。

安装软件

下载

点击链接进入下载页面

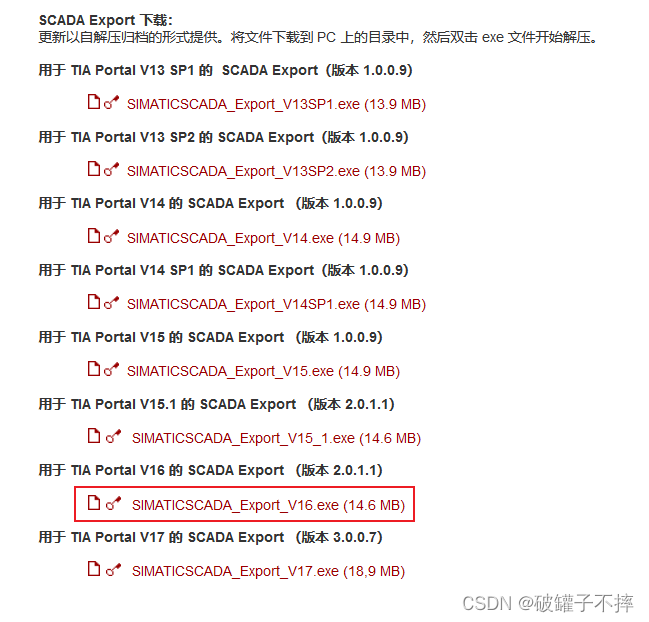

根据电脑博图的版本下载对应版本的工具，这里以博图V16为例。
如果要下载最新版本，或者高版本的可以调整西门子官网语言为英文，然后搜索软件即可下载。

安装

安装过程中可能会报如下错误：

您的计算机上有数据将在下次重新启动时删除。
这可能会导致软件安装过程中出现问题。
请重新启动 Windows，然后再次启动安装程序。

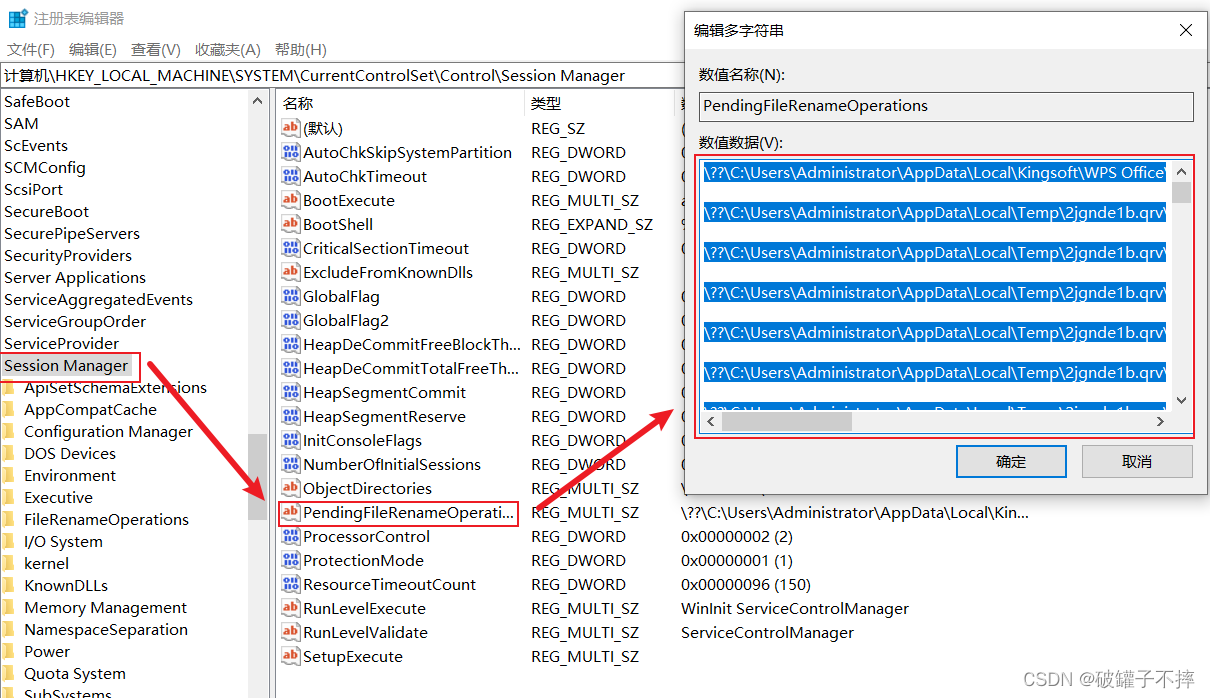

此时可以打开注册表位置：
HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager
找到“PendingFileRenameOperations”
然后删除该项对应路径的文件，注意删除文件后还需把此项删除。
（注意不是删除这个框内的数值数据，而是框内路径对应电脑实际位置的文件。）

然后再次安装即可。

使用

变量导出

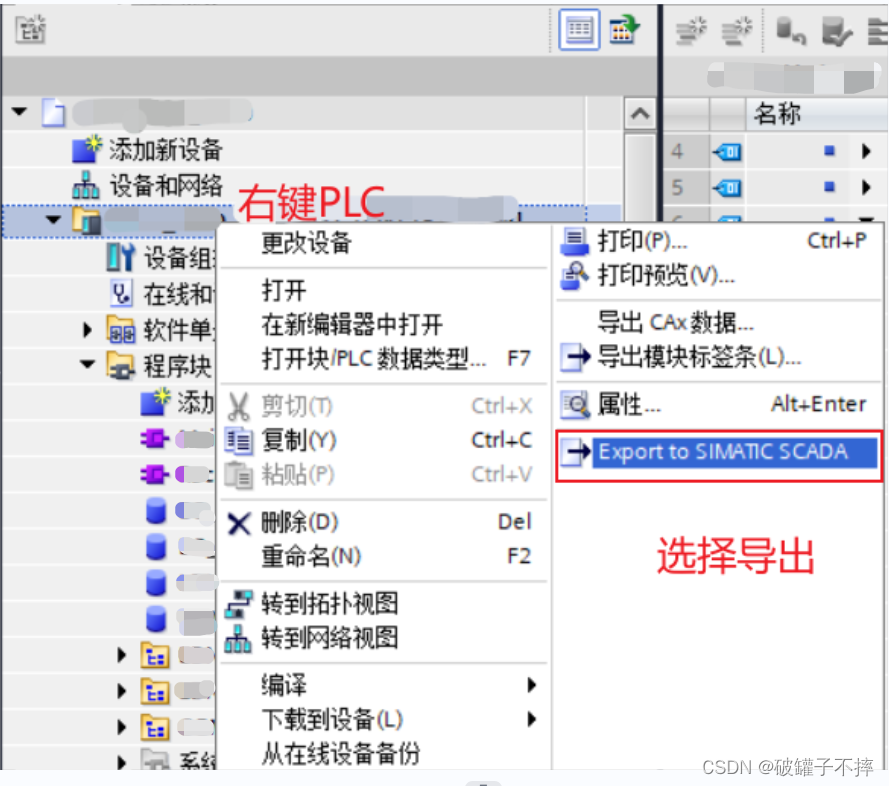

打开博图软件，右键PLC即可导出变量。

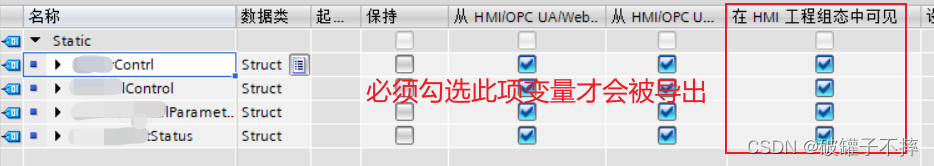

注意，想要导出的变量属性里一定要勾选“在HMI工程组态中可见”

变量导入

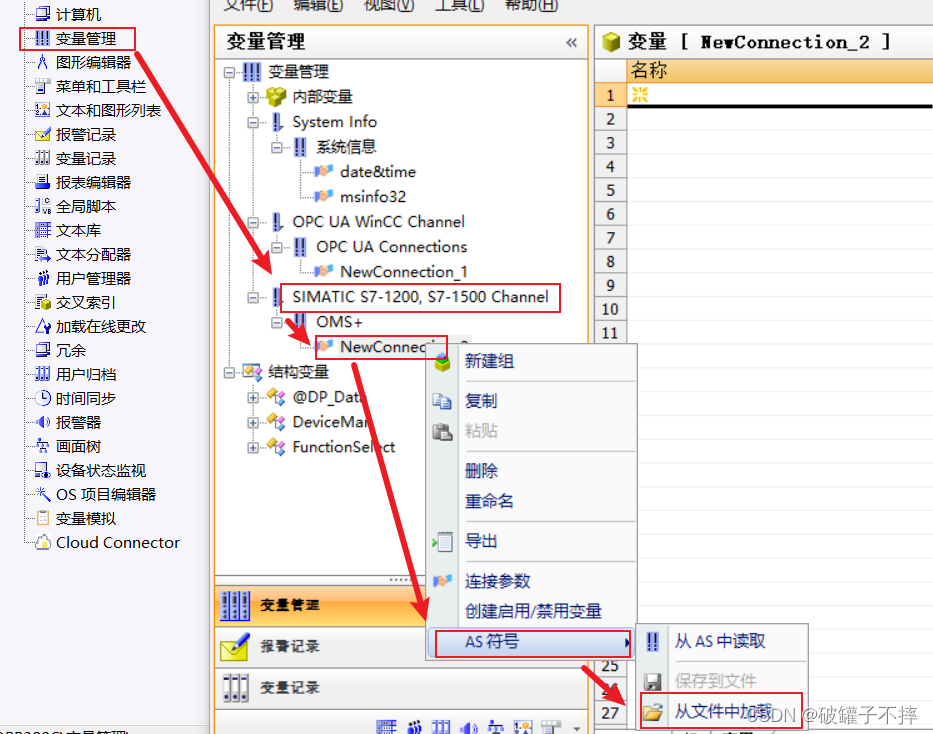

1.打开Wincc7.5
2.进入“变量管理”
3.新建驱动“1200,1500的驱动”
4.新建“连接”
6.右键“连接”导入

注意：这个导入的文件不能放在有中文的路径下。【注】
