1、线材插头双端同向和双端反向的含义

插头类型

1-1：双端反向，指两边插头面朝方向不同，一个正面一个反面；

1-n：双端同向，指两边插头面朝方向相同，同为正面/反面。

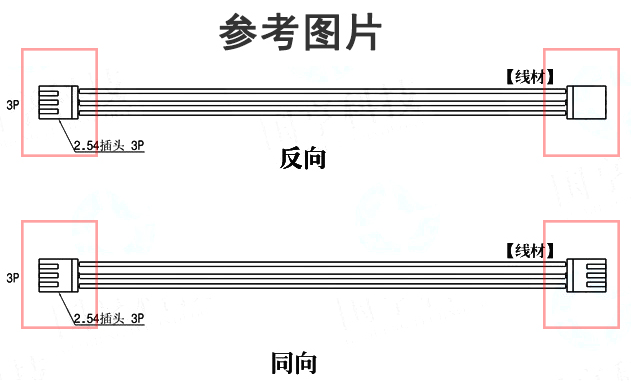

示意图

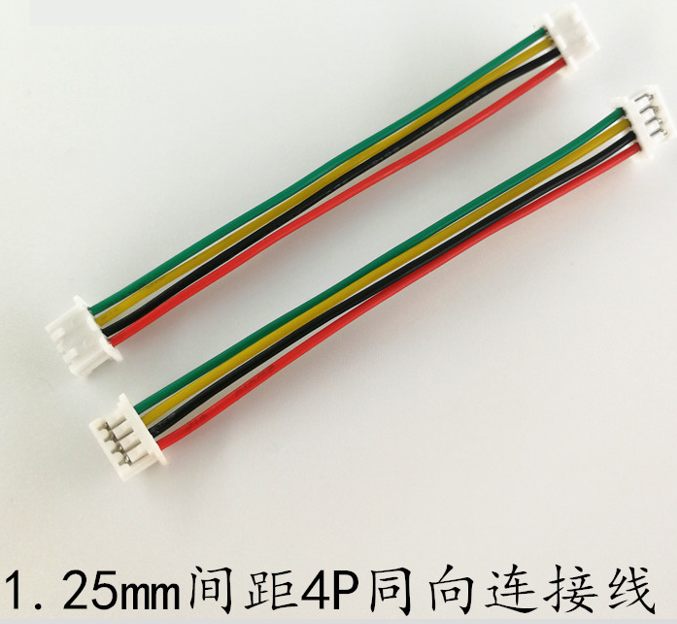

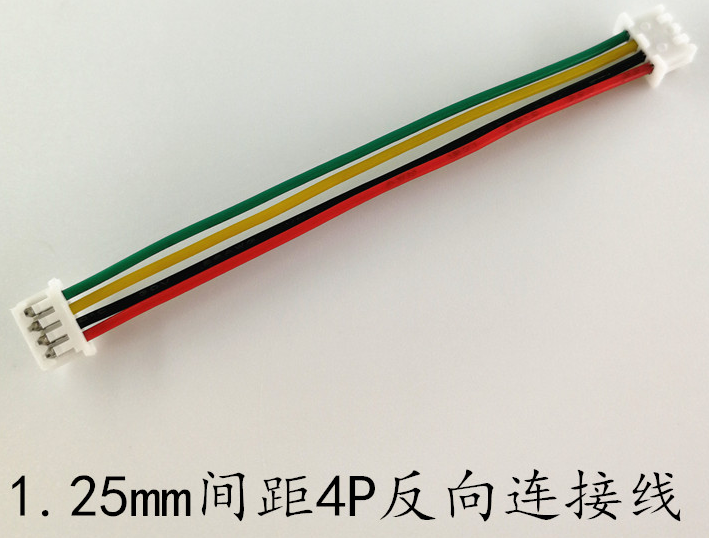

实物图

参考链接

1、https://item.taobao.com/item.htm?spm=a230r.1.14.57.28c623746wr2JJ&id=520551443113&ns=1&abbucket=13#detail

2、https://item.taobao.com/item.htm?id=578406521632&ali_refid=a3_430582_1006:1153160135:N:QXHlyGVyGX3nEHzKPKN09g%3D%3D:f77dfaff09bb47645b874e997346bd85&ali_trackid=1_f77dfaff09bb47645b874e997346bd85&spm=a230r.1.14.1#detail
