PCB工程师为你详解FPC排线及其用途

FPC也称柔性电路板、软板，具有配线密度高、重量轻、厚度薄的特点，是一种具有高度可靠性，绝佳的可挠性印刷电路板。FPC按功能分，可分为FPC天线、FPC触摸屏、FPC电容屏等；FPC排线就是其中的一种。通俗地说，FPC排线就是可在一定程度内弯曲的连接线组。下面就让专业PCB工程师为你详解FPC排线及其用途：



一、FPC排线的功能用途

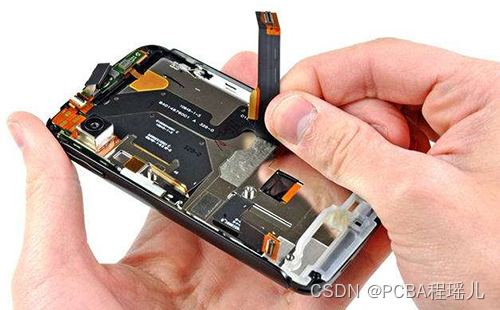

FPC排线的功能在于连接两款相关的零件或产品。很多产品都用到FPC排线，如打印机、手机、笔记本等很。

二、FPC排线构成与参数
FPC排线的构成与FPC的构成相同。FPC排线一般是长条形的，两端设计成可插拔的针状，可直接与连接器相连或焊接在产品上。基材一般是用压延铜，耐曲折，柔韧。
排线参数：最小线宽线距为3mil/3mil；最小过线孔成品达到0.15mm。

三、FPC排线工艺
FPC排线用到的表面处理工艺一般采用沉金工艺；此外，还有镀锡、喷锡等工艺。

四、FPC排线优缺点
1、优点：
（1）可大大缩小电子产品的体积和重量，适用电子产品向高密度、小型化、高可靠方向发展的需要。
（2）在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数字相机等领域或产品上得到了广泛的应用。
（3）它还可以依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化。
2、缺点：
| （1）由于FPC是为特殊应用而设计、制造的，所需的费用较高。
（2）通常少量应用时，最好不采用。
（3）后期的维护必不可少的，锡焊和返工需要经过训练的人员操作。

五、FPC排线的储存
首先，FPC软板的真空不能损坏，装箱时需要在箱子边上围上一层气泡膜，当然，防潮珠也是不能少的。
其次，封箱后箱子一定要隔墙、离地存放在干燥通风处，还要避免阳光照射。

以上便是专业PCB工程师为你详解FPC排线及其用途，希望对你有所帮助。
