3.3.13 电流-电压转换电路

电流-电压（I-V）转换电路将微弱的输入电流转换为与之成比例、容易测量的电压输出，I-V电路在光电二极管、光电池、光电倍增管等传感器前置放大单元中比较常见。

I-V转化电路的单位为Ω（Vout/Iin），也被称为互阻放大电路（TIA），典型的电路结构如图1所示。I-V转换电路的输出电压、输入电流的运算关系为：

Vo=-i1*R1

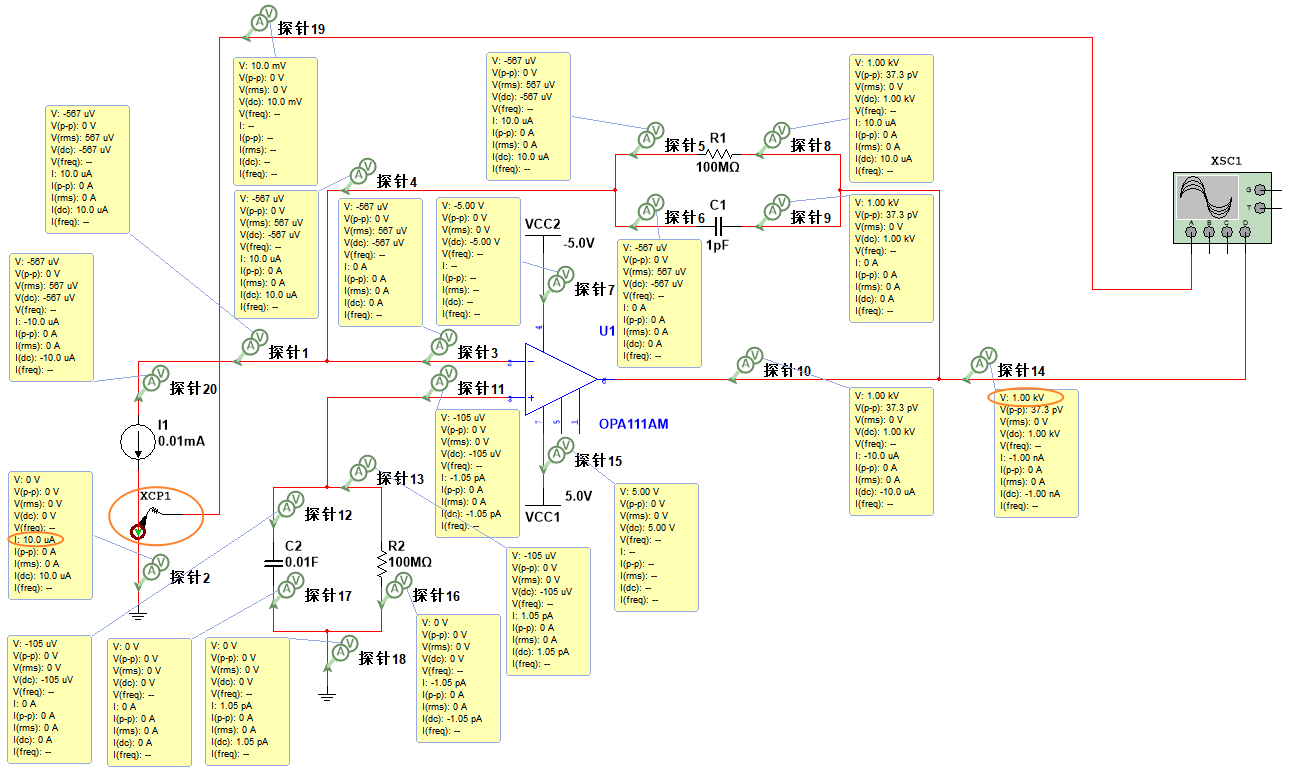

图1 典型的I-V转换电路

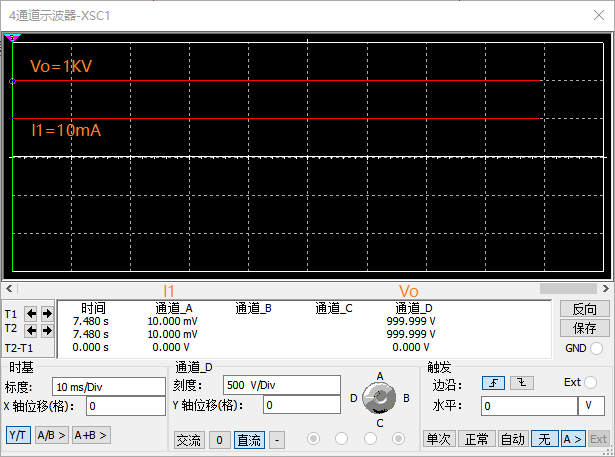

图2 典型的I-V转换电路仿真波形

技巧

光电二极管、光电倍增管等电流输出型传感的输出寄生电容一般较大，因此需在I-V转换电路的反馈电阻两端并联一只负反馈电容C1，进行相位超前补偿，以防电路发生自激振荡（Gain Peaking），确保电路稳定。此外，C1还兼有限制带宽、降低宽频带噪声的作用。C1的具体参数一般需通过实际在线测试后得出。

提示

①I-V转换电路与电荷放大器的结构类似，但I-V转换电路的关键反馈元件为电阻，电荷放大器的关键反馈元件是电容。

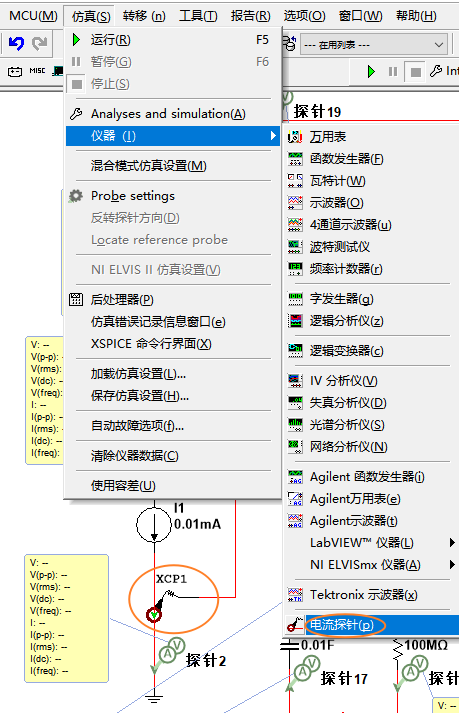

②使用Multisim中的示波器显示电流波形的方法：

菜单栏Menu bar）→仿真（Simulate）→仪器（Instruments）→电流探针（Current clamp）
