【模电】——电流转化电压的两种方法 IVT（使用运放）

我在网上找了一圈电流转电压的电路都没个简单好用的文章一气之下，重看了模电。。。

我也是醉了。为什么电压转电流的那么多，电流转电压的这么少？

下面的方法都是使用了运放。运放的选择我也不清楚，大概就按供电大小来的，只要输出满足我想要的电压范围就行。电阻也都是随便设的，能满足最后的放大倍数就行。有了解的同志，可以把具体的选择方法发到评论区我们交流交流。

1. 使用跨阻放大器TIA

即跨阻放大器

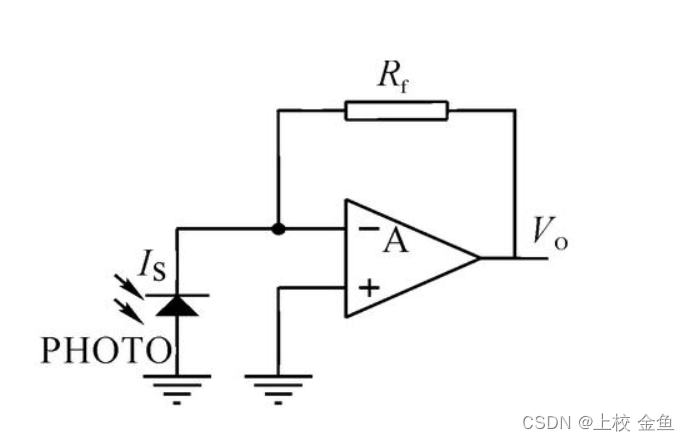

TIA的电路比较简单，主要由一个运放并联一个反馈电阻构成，通常还会并联一个反馈电容，用于提高系统的稳定性

上图所示：因为，此电路常用于光探的电流放大，所以实际使用时，去掉光探测器，在Photo处的地处换成输入电流即可。增益= V0 / Is

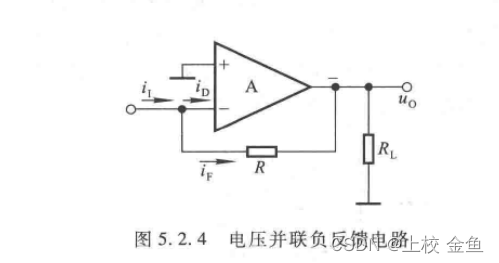

2. 使用电压并联负反馈电路

参考童诗白老师教材5.2节。其实电路跟TIA很像，不过是加了一个RL电阻。

注意:

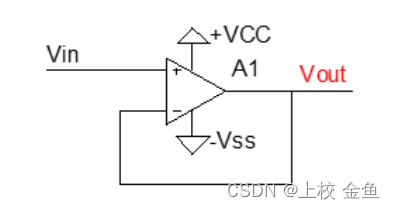

如果IVT之后要对电压进行比较等，最好在上述IVT电路后面加上电压跟随电路，放大倍数为1：

（网上找的图，来自知乎网友——子慕云）

电压跟随电路起到隔离信号的作用。为什么这么做？因为为了避免IVT电路中的等效电阻影响下一级电路，只起到纯电压输出到下一级的作用。

有时候也避免下一级电路影响电压并联负反馈电路的分压（我估摸着的），更可靠的设计（比较确定的）。

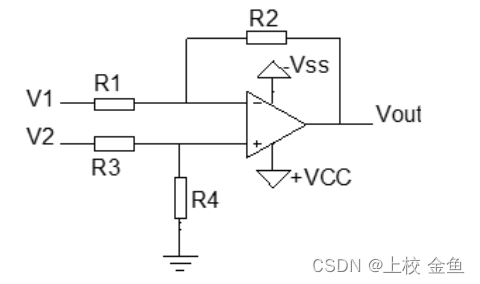

上述影响都可以用Spice仿真出来，比如我在后面加了差分放大器

上级IVT电路非常容易影响R1、R3.

点赞过万的话，写一篇Spice仿真

PS：我为什么跟模电过不去。。。
