欧姆龙CJ1W-SCU串口网关——一个PLC由通过中继PLC在线编程软件

实验设备：CJ2M-CPU33、CP1W-CIF01、CJ2H-CPU65-EIP、CJ1W-   SCU21-V1、 XW2Z-200S-CV、XW2Z-200T

实验目的：CJ2H-CPU65-EIP通过中继PLC CJ2M-CPU33上的SCU21模块串口网关功能实现软件的在线





1.系统概述和硬件搭建

系统概述：

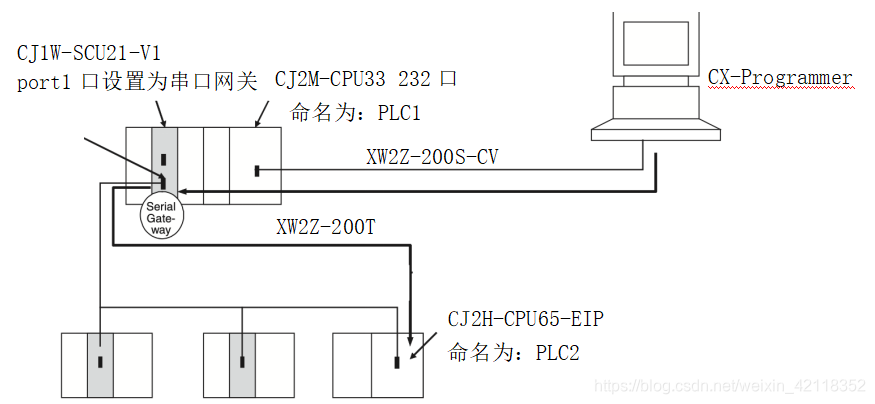

       本次实验用CX-Programmer通过XW2Z-200S-CV线连接CJ2M-CPU33上的232串口选件板CP1W-CIF01，再用XW2Z-200T线将CJ1W-SCU21-V1的Port1和CJ2H-CPU65-EIP上自带的232口连接起来。SCU21 Port1口协议设置为Serial Gateway，CJ2H-CPU65-EIP上自带的232设置为Hostlink。

硬件搭建：

2.软件设置

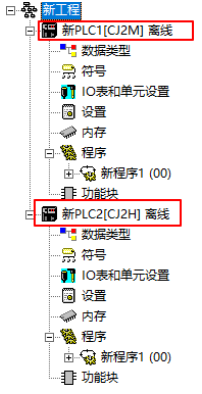

CX-Programmer新建工程添加两个PLC，CJ2M-CPU33命名为PLC1，CJ2H-CPU65-EIP命名为PLC2，如图：

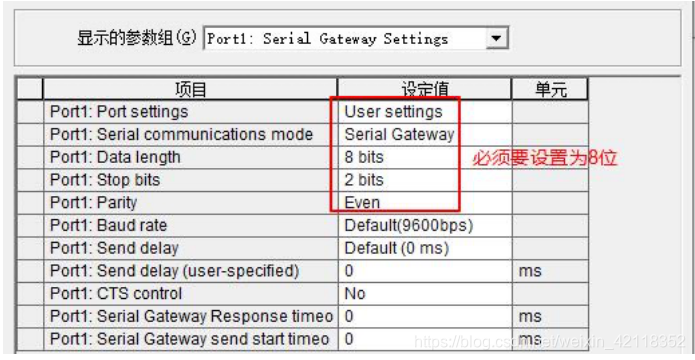

CJ1W-SCU21-V1端口设置为Serial Gateway，波特率9600，数据位8，停止位2，偶校验，如图：

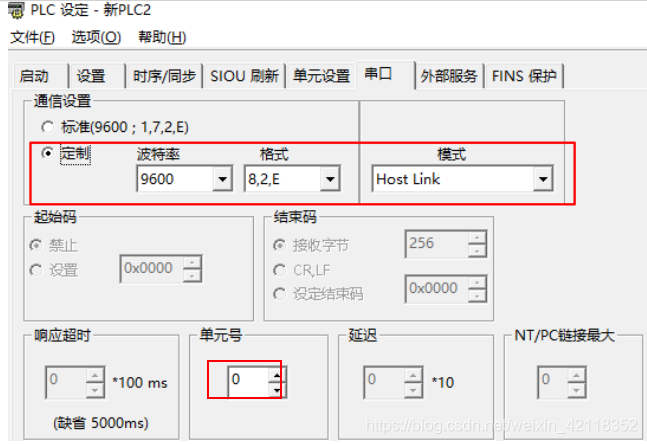

CJ2H-CPU65-EIP自带232口要设置为Hostlink，波特率9600，数据位8，停止位2，偶校验，单元号0，如图：

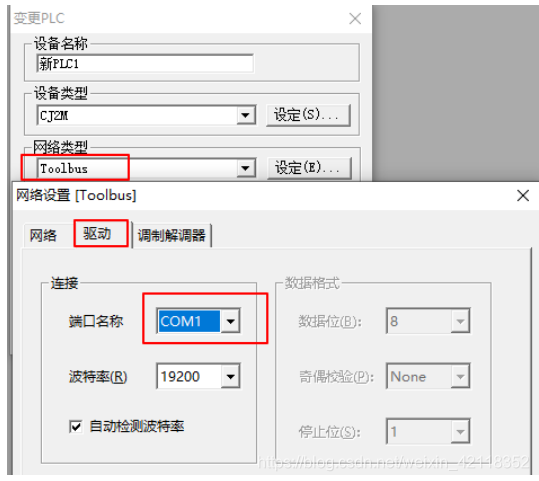

CJ2M-CPU33网络类型设置为Tool Bus，如图：

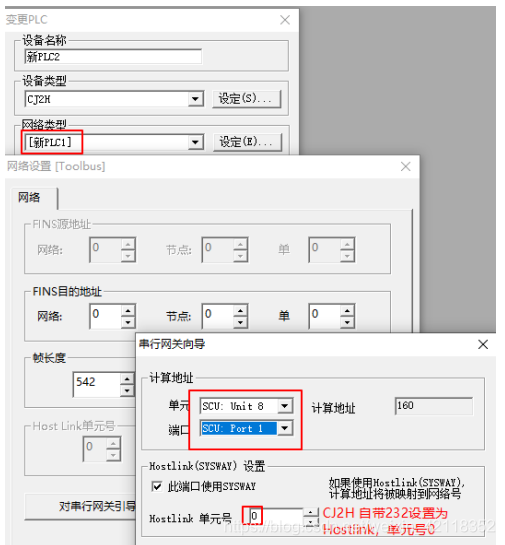

CJ2H-CPU65-EIP网络类型为[新PLC1]，串口网关引导配置如下：

3.实验现象

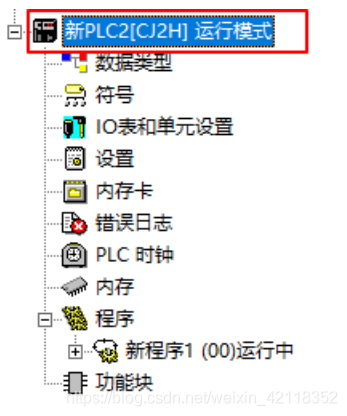

CH2H通过中继PLC CJ2M在线软件，如图：

4.注意事项：

① SCU模块连接端口的数据位一定要设置为8，否则是通信不上的；

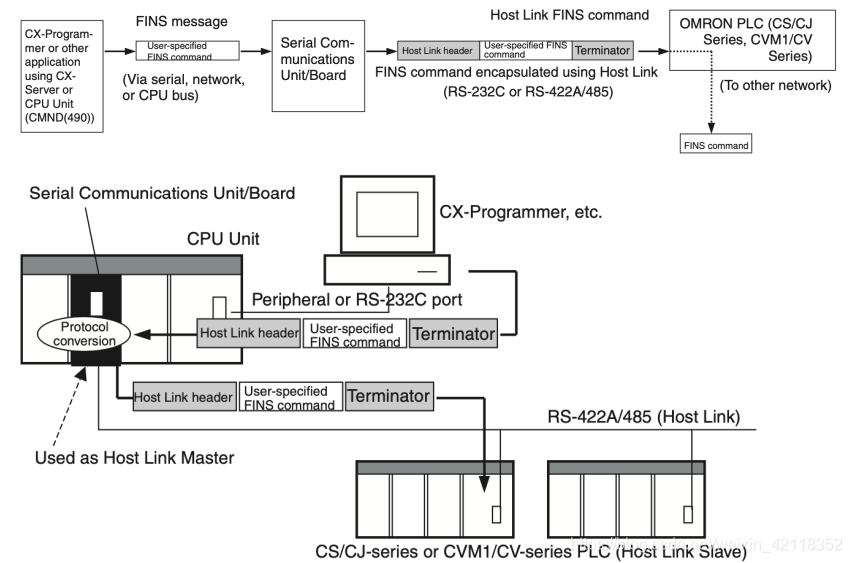

② 监视SCU Port1端口发送出来的数据就是Hostlink(FINS)命令，如图：

③ 本次实验原理图：
