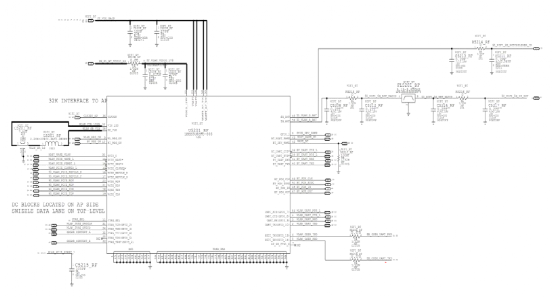

这是整个 WLAN 电路，下面我们将 WLAN 电路分解成几个部分来讲解：

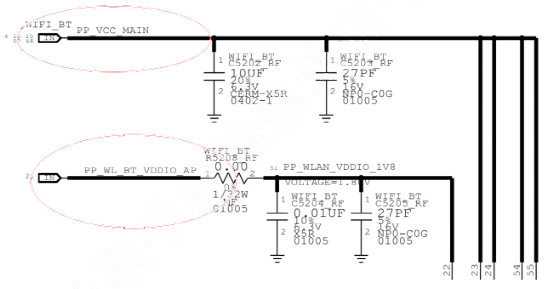

这两路是 WLAN 的主要供电

Wlan 在待机时得到主供电 VCC MAIN 和通过一个保护电阻 R5208-RF 过来的 1.8V 供电，还有一个 自身产生的 1.35V 的电压 ,WLAN 得到供电时钟和复位信号后电源再给 WLAN 一个唤醒信号让 WLAN 开始工作。通过天线接收发射网络信号，WLAN 通过 PCIE 和 UART 接口与 CPU 进行数据通信。

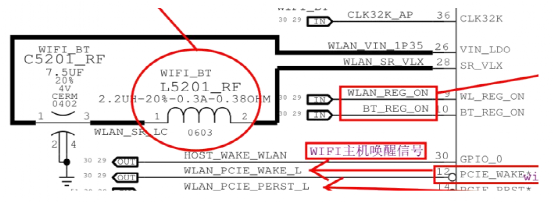

上图有两个比较特殊的元件，一个是升压电感 L5201—RF，另一个是穿心电容 C5201—RF 大家认 识这种电容就可以了从外形上认识，这种电容的两端是相通的。

图中 R0719 是 CPU 旁边的 WLAN 复位电阻。该电阻丢失损坏虚焊都会导致 WLAN 灰色，这条线是 6 代 WLAN 的通病这条线容易断，因为拉得太长了。

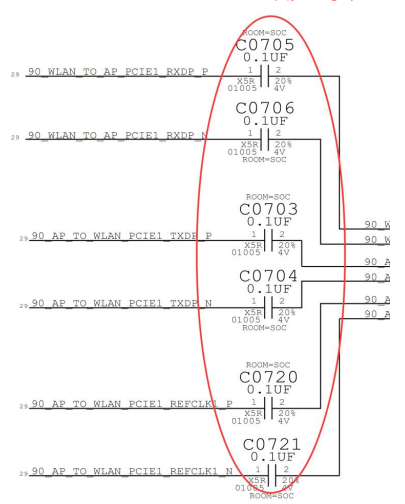

这 6 个电容是 WLAN 线路上的耦合电容是 CPU 与 WLAN 这间 PCIE 数据信号的传递的耦合电容，这 些电容丢失，虚焊，损坏都会导致 WLAN 灰色。这些电容可以更换也可以短接。

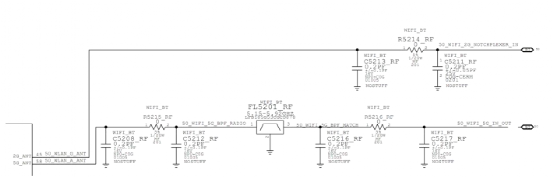

这两条线路属于天线电路，一条接收的是 2G 信号。另一条接收 5G 信号， 在维修中信号弱大家可以考虑是否有哪条信号线上断线，实际维修中滤波元件很容易虚焊从而导致信号差，坏后可以短接 1、3 脚或者更换 FL5201_RF 就可以,假如换滤波元件无效时可以采用假天线法，看信号有没有增强如果信号依然没有增强，马上更换 WLAN 芯片，如果用假天线法信号增强可以飞线解决.

WIFI 故障分析：

在实际维修中 WLAN 容易虚焊损坏和掉点，以及信号不强，信号不强一个是因为 WLAN 有损坏，另一个是因为信号线路有断线。

1.无线灰色，有地址这种情况多数是重置 CPU 或者搬板造成的，直接重置电源或者加焊 CPU 就解决，不行就更换电源。

2.无线灰，开机过程中到读无线的时候电流偏大 L5201—RF 接地大电流 WIFI 的第 26 脚 28 脚是对通的更换电感。

3.C0502 接地被去掉的没有无线的情况先检查 C0503 有没有主供电，如果没有飞线解决原因是焊盘被拉坏或者烧焦。

4.通病 WIFI14 脚通 CPU 的飞长线到电阻 R0719 接地的都不能少和电容不一样

5.WIFI 的 16 到 21 脚测试的时候是没有阻值的但是这几组是通过电容 C0703C0704……通 CPU 的可以短接掉了必须补.

6.阻值都正常上面都检查了还是没有无线的考虑板层问题或者 CPU 问题.

7.无线信号故障 WIFI45 脚去掉 R5214 和 F-TRIRF 信号接收滤波器然后飞线到滤波器的第 6 脚下。

8.后面的天线会导致无线和 GPS 信号差导航无法使用。

9.WIFI 密码错误看信号强度，信号弱直接把信号修好就解决了。

10.信号强输入密码提示密码错误先刷机不行再更换模块。

11.修无线导致无基带是因为 GPS 降噪器爆锡造成小电源第 34 脚接地解决的办法是去掉就可以了。

---
