pads使用技巧说明

目录

一.走差分对

2.如何对多个元件整体进行旋转:


首先进入router,然后选择要走差分对的网络,右键选择走差分信号

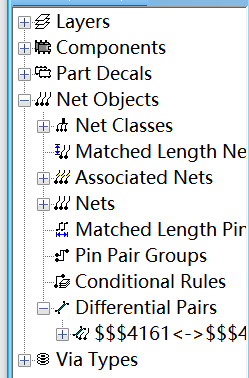

选择后可以在项目浏览器Project Explorer 窗口中查看相应的差分网络:

右击进入properties,可以选择差分线线宽和间距,如果选择route可以直接布差分网络;

设置差分网络完成;

2.如何对多个元件整体进行旋转:

首先选择你所需要旋转的元件,然后右击,选择route group 90,选择完成后再左键单击一下可以整体旋转90°,如果想再次旋转90°,可以重复上述操作。
