微带双枝短截线匹配电路
假定传输线长度为,所有传输线的特性阻抗均为50Ohm,设计合适的短截线长度,使
的负载阻抗与
的输入阻抗在频率1Ghz时的良好匹配。
1.新建空白原理图,菜单栏【Insert】→【Template】,选择S_Params,点ok插入S参数仿真模块;

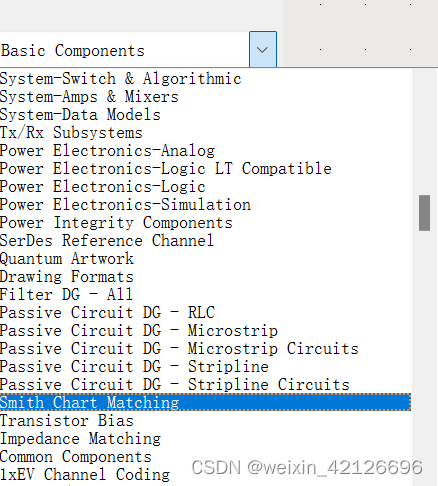

2. 原理图设计面板列表选取【Smith Chart Matching】,将Smith控件加入设计窗口
3.Term1作源阻抗,将阻抗改为;Term2为负载阻抗,阻抗为
;S参数扫频范围设置为0~2GHz,步长为0.001GHz;
4.菜单栏【Tools】→【Smith Chart】,选择【Update SmartComponent from Smith Chart Utility】,点击OK;
5.在Smith Chart Utility 界面右下角修改的Value为50Ohm,负载
的Value为
Ohm,将界面顶端的Freq中心频率改为1GHz;

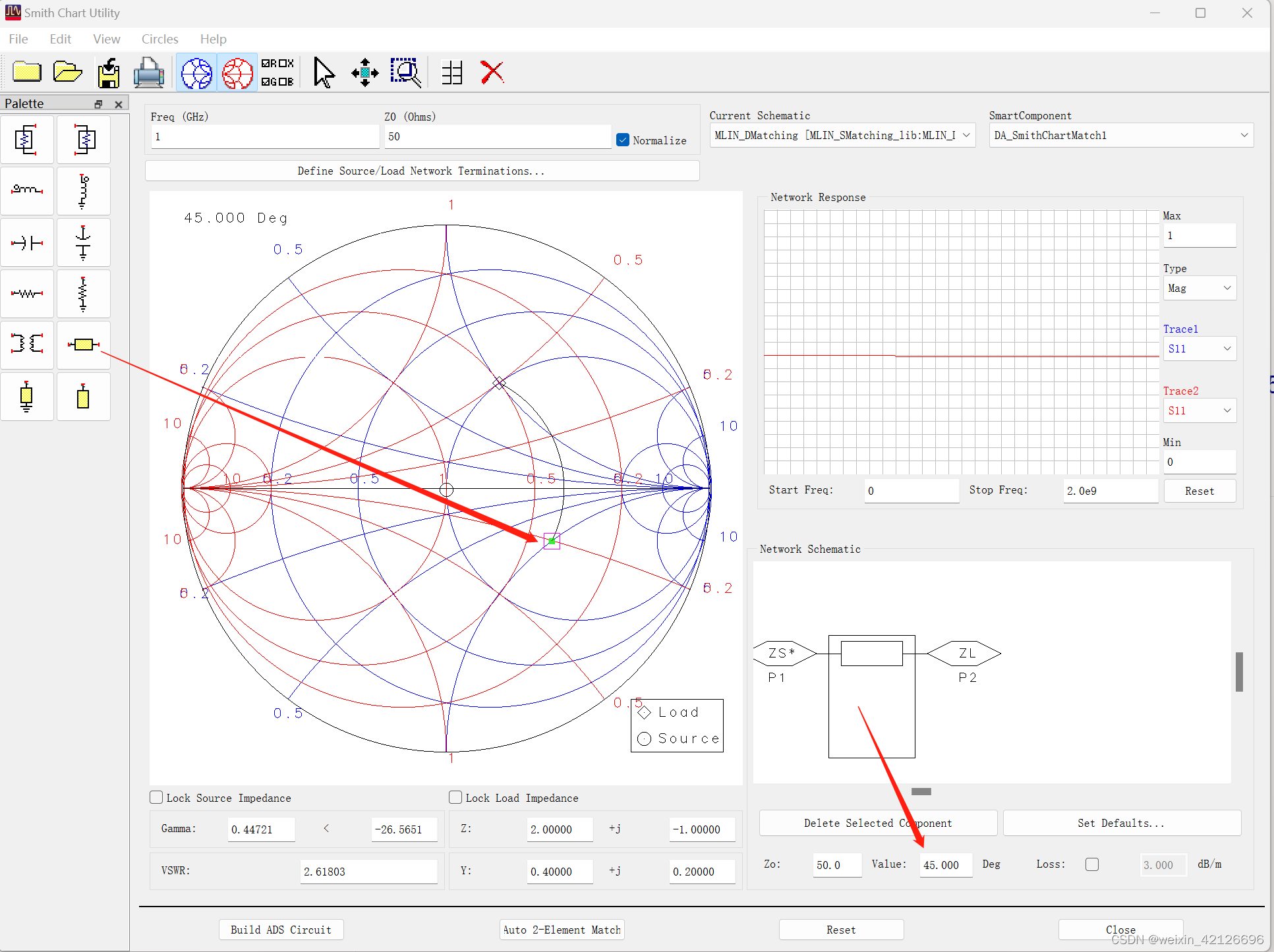

6.在【Palette】选择传输线【line length】,点击Smith圆图,电路串联一段传输线,由传输线长度,得到电长度为
,点击传输线,修改Value=45Deg,如图,负载点沿
等反射系数圆向源方向移动,此时
;

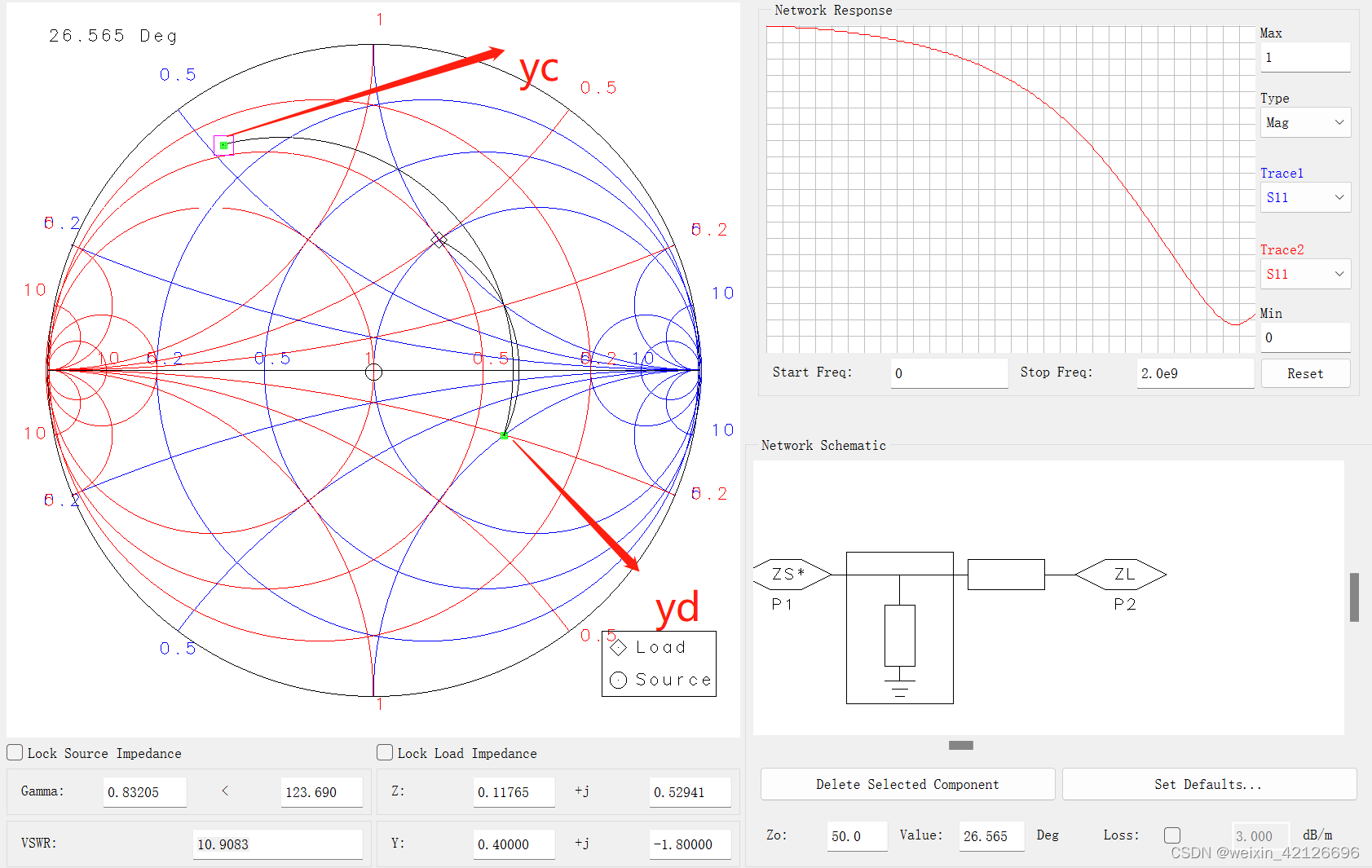

7.在【Palette】选择短路线【Shorted stub】,点击Smith圆图,电路并联一段短路线,负载点沿等G圆逆时针移动,交圆于
点,
圆为
圆向负载方向转动转动
(对于
),为确保匹配,
必须落在
圆(辅助圆)上。点击短路线,选取
,因此,第一截短截线的电纳
,
,电长度为
,Value=26.565Deg;
8.在【Palette】选择传输线【line length】,点击Smith圆图,电路串联一段传输线,由传输线长度,得到电长度为

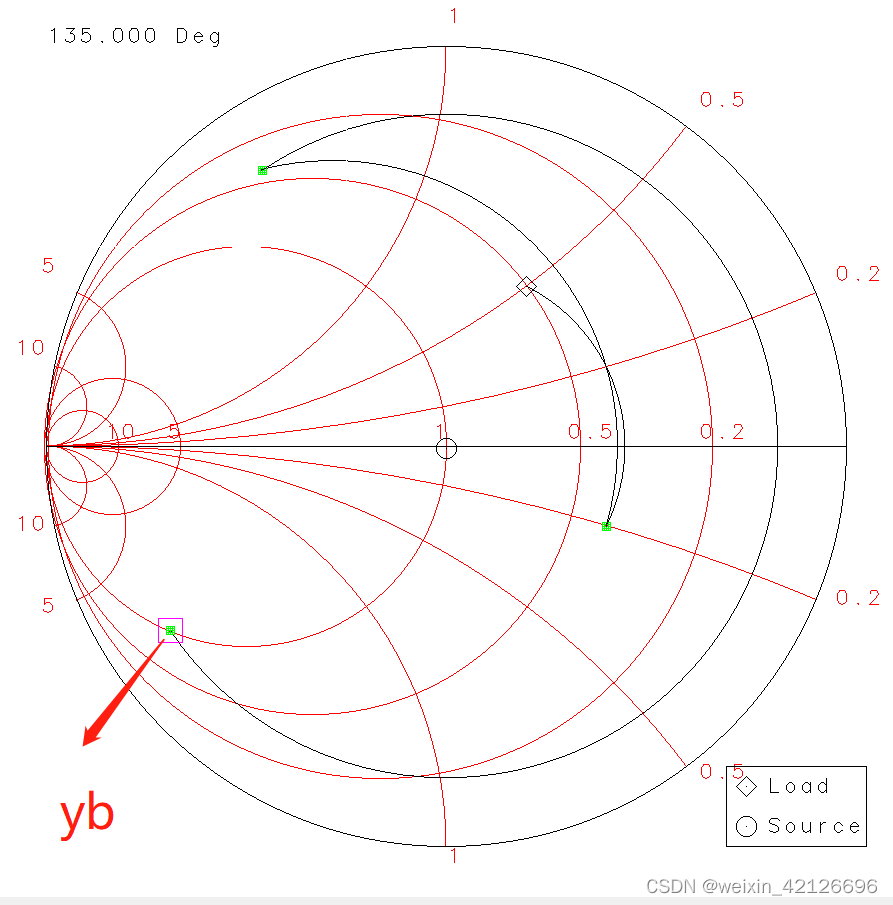

,点击传输线,修改Value=135Deg,如图,负载点沿
等反射系数圆向源方向移动,交
圆(匹配圆)于
,此时
;

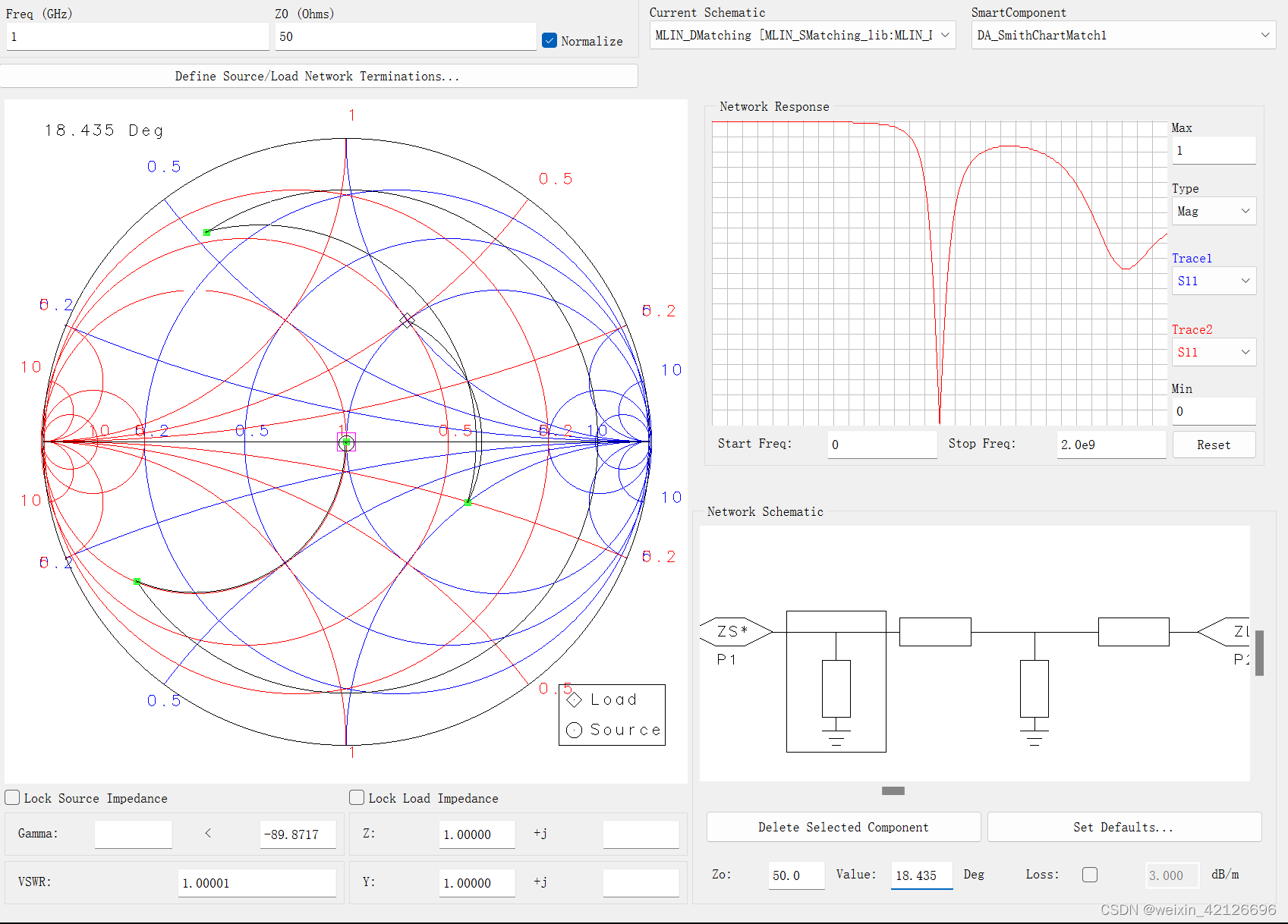

9.在【Palette】选择短路线【Shorted stub】,点击Smith圆图,电路并联一段短路线,为使得即
,取第二段短截线的电纳
,有
,电长度为
,
;
10.在【Palette】选择传输线【line length】,点击Smith圆图中的【source】点,因为传输线,电长度为
,修改传输线的Value为135Deg,此时
;

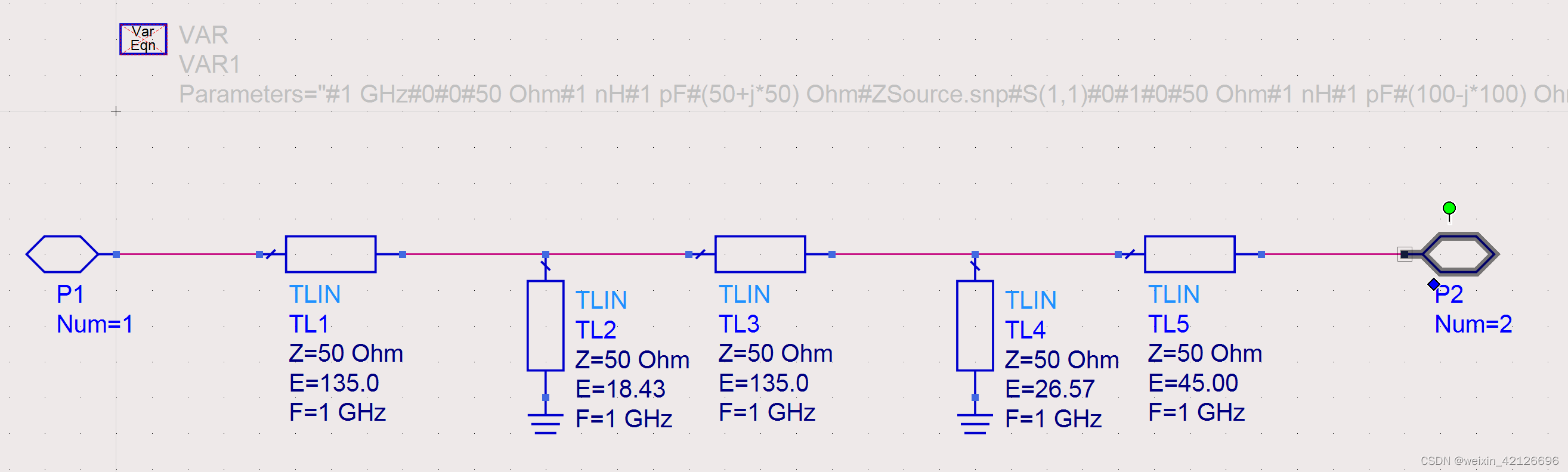

11.单击【Build ADS Circuit】按钮,完成后返回原理图设计窗口;
12.单击【Push Into Hierarchy】按钮,再点击Smith元器件,查看匹配网络子电路;

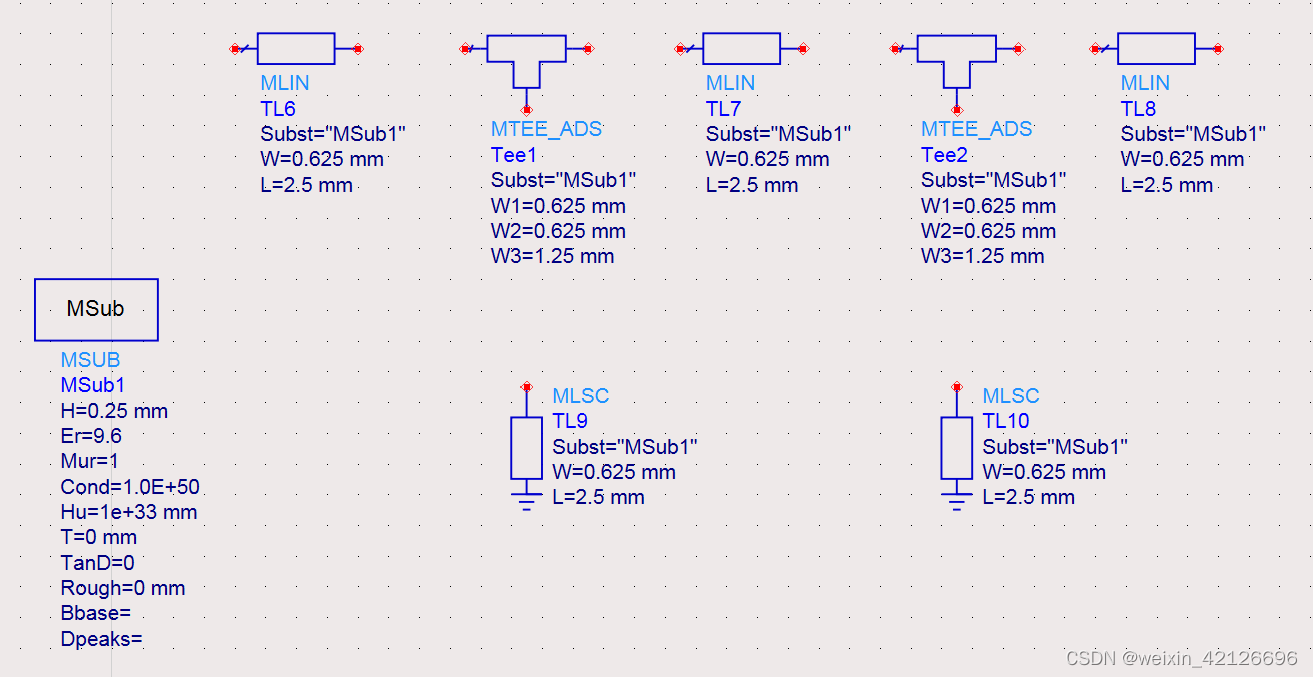

13. (实现)子电路设计窗口面板选择【Tlines-Microstrip】,选取【MLIN】【MLSC】【MTEE】和【MSUB】;

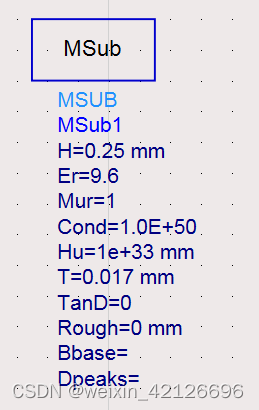

14.双击【MSUB】,设置参数;

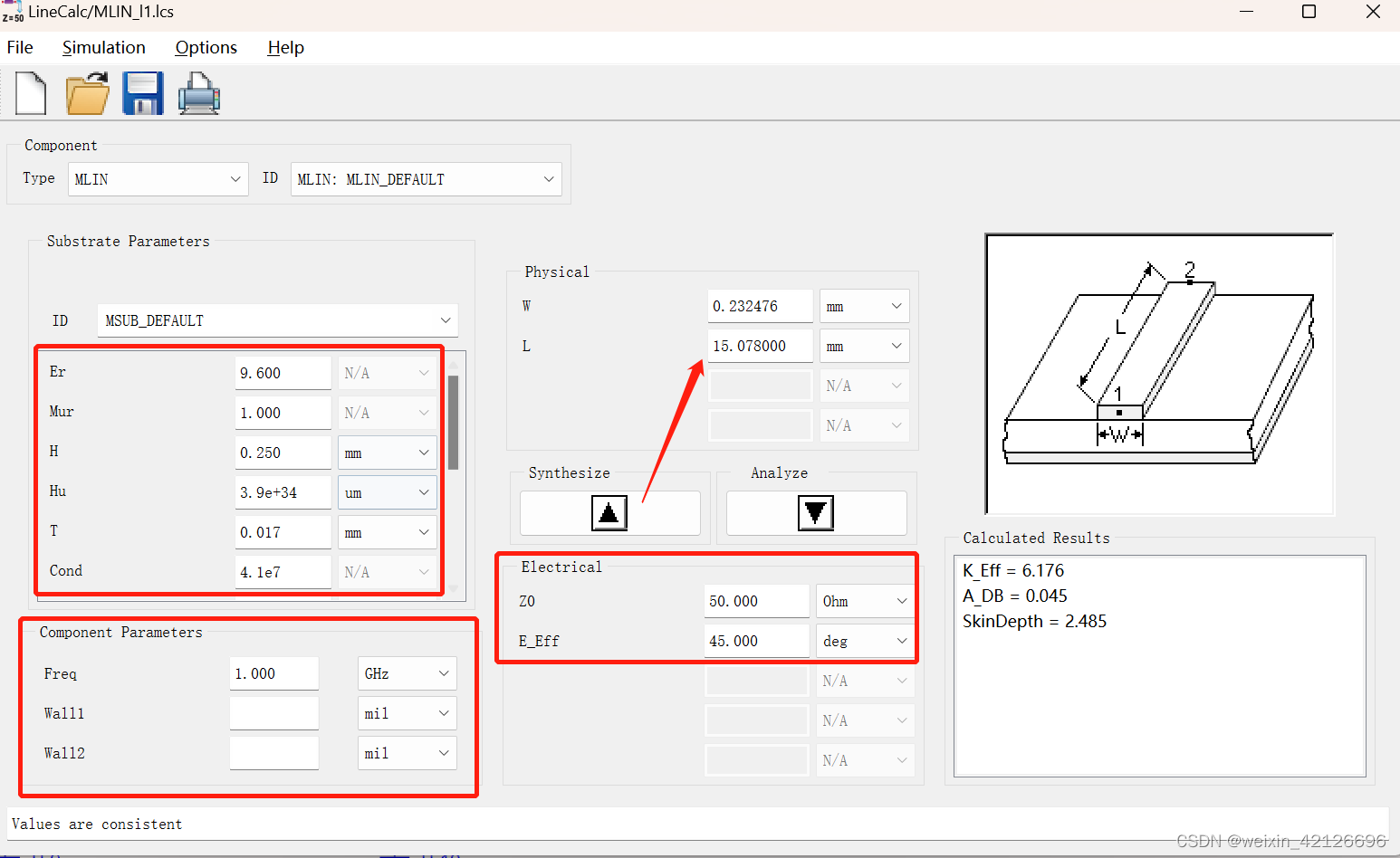

15.点击【Tools】→【LineCacl】→【Start LineCacl】,需要将前面的普通传输线置换为微带线。通过普通传输线的双枝短截线匹配设计,得到各段微带线的电长度,接下来设置微带线的宽度和物理长度完成设计过程,设置介质基片参数,设置频率,输入为50Ohm、E_Eff为45deg,单击【Synthesize】计算得出微带线
的物理宽度和长度;
16.返回子电路原理图窗口,双击微带线,设置物理长度和宽度,同理,依次计算出
和
的宽度和长度并设置;

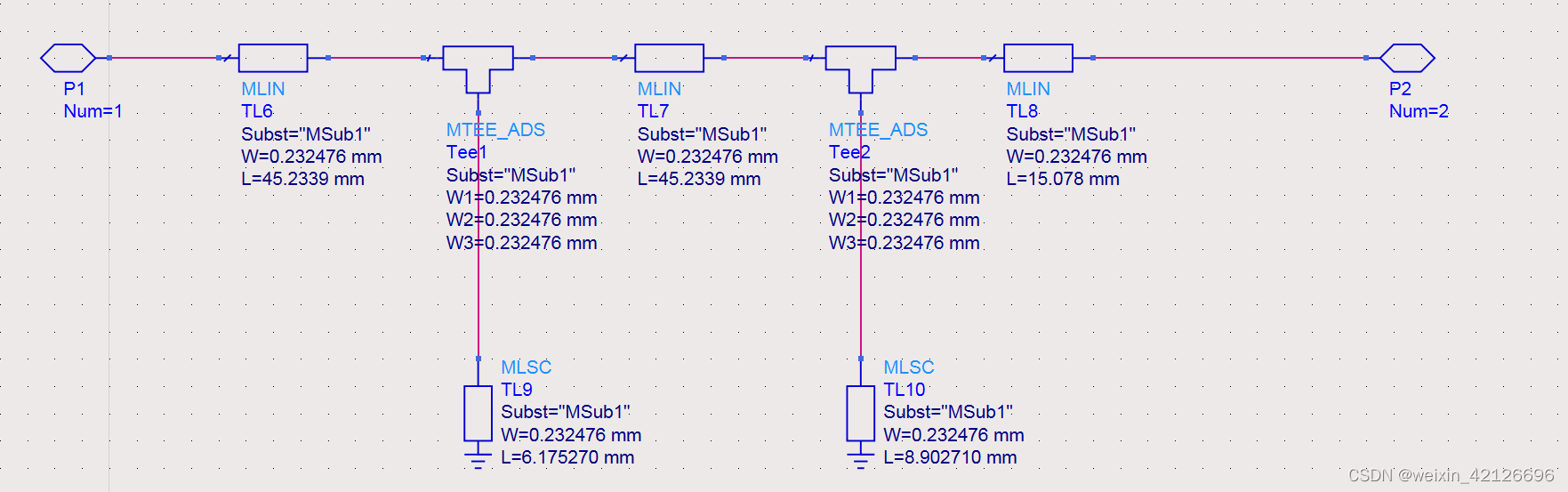

17.双击【MTEE】元件,设置,连接各微带线;
18.完成后删除普通传输线,将微带线连接端口,保存;
19.单击【Pop Out】回到原理图进行S参数仿真;
20.单击【Simulation】,弹出数据显示窗口;
可以看出、
、
、
参数都比较理想。
