功率分配器

在射频和微波电路中，为了将功率按一定比例分成两路，需要使用功率分配器。功率分配器反过来是功率合成器。功率分配器有多种形式，最常见的就是 ${\lambda g}/4$ 功率分配器，这种称为威尔金森（Wilkinson）功率分配器。
威尔金森功率分配器由三端口网络构成，其功率分配可以相等也可以不相等，这种功率分配器原始模型是同轴形式，目前大量使用的是微带线结构。

功率分配器理论基础

技术指标

功率分配器的技术指标主要包括频率范围、各端口电压驻波比或反射系数、两个支路的功分比、输入输出间的传输损耗、支路端口间的隔离度和功率分配器承受功率能力。

工作频率范围
工作频率范围是各种射频和微波电路工作前提。功率分配器设计结构和尺寸大小与工作频率密切相关。
各端口电压驻波比或反射系数
端口电压驻波比或反射系数是一个重要指标，反映了端口的匹配状况。其中，端口1的电压驻波比为
${{1+|S_{11}|} \over {1-|S_{11}|}}$
用分贝表示反射系数为
$RL_1 = -20lg|S_{11}|（dB）$
功率分配器三个端口理想工作状态是匹配，因此，电压驻波比越小越好，反射系数模值越小越好。
两个支路功分比
两个支路的功分比为功率分配器两个支路的输出分配比，表达式为
$k={|S_{21}|\over|S_{31}|}$
输入输出传输损耗
输入输出间的传输损耗由于传输线介质或导体不理想等因素导致，介质损耗角正切和导体电导率是形成损耗原因。
支路端口间的隔离度
端口2和端口3为相互隔离端口，理想状况下，隔离端口间没有相互输出的功率，隔离度定义为
$D = 20lg|S_{32}| (dB)$
承受功率
指在大功率时，功率分配器和功率合成器中电路元件所能承受的最大功率。

窄带功率分配器

等功率分配器

窄带等功率分配器是单节功率分配器，功分比为1，三端口网络的理想散射参量为
$[S]=-{1\over\sqrt{2}} \begin{bmatrix} 0 & j & j \\ j & 0 & 0 \\ j & 0 & 0 \end{bmatrix}$
理想窄带等功率分配器特性
- 三个端口完全匹配
- 端口2、3等幅同相，比输入信号滞后90°，是功分比为1的3dB功率分配器
- $S_{23}=S_{32}=0$ ，两个支路完全隔离

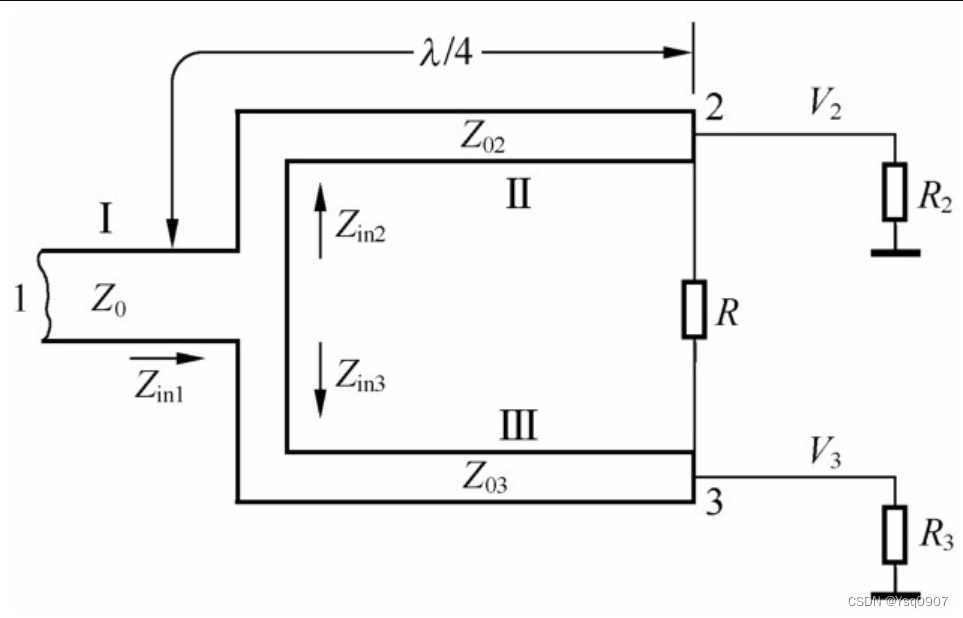

不等功率分配器

窄带不等功率分配器也是单节功率分配器，功分比为k。当信号从端口1输入时，只要设计的好，端口2和端口3保持相同电压，电阻中不存在电流，两个端口的输出功率可以按一定比例分配。
端口2和端口3关系如下
$P_3=k^2P_2$
此时有 $Z_{in2}=k^2Z_{in3}$ ，从端口1看去，网络匹配，有
$Z_0={Z_{in2}Z_{in3}\over Z_{in2}+Z_{in3}}={k^2\over{1+k^2}}Z_{in3}$
可得2和3之间的隔离电阻为
${k^2+1\over{k}}Z_0$

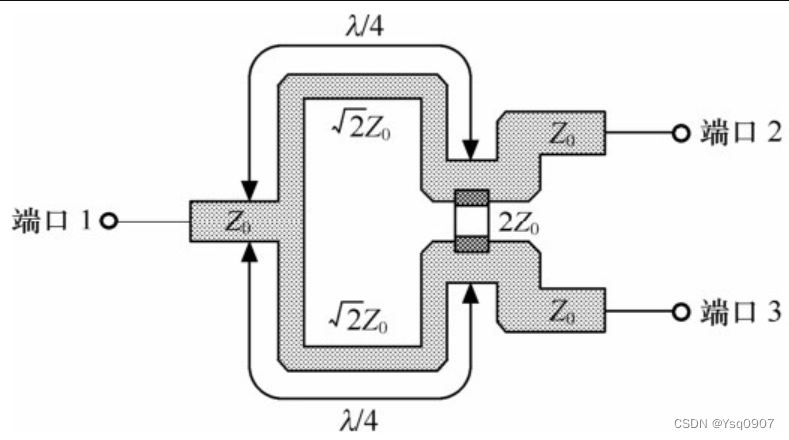

则在等功率情况下
$\begin{cases} R_2=R_3=Z_0 \\ Z_{02}=Z_{03}=\sqrt{2}Z_0\\ R=2Z_0 \end{cases}$

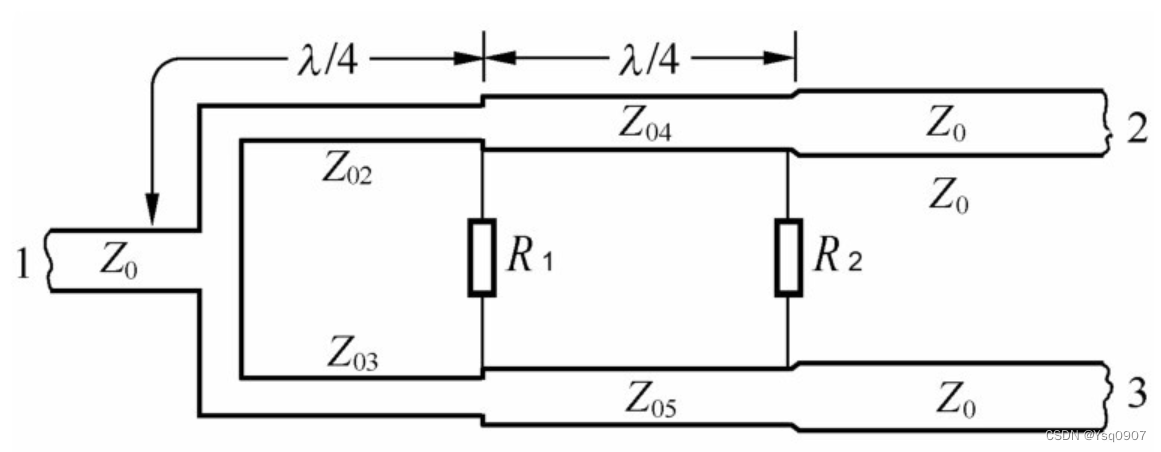

宽带功率分配器

功率分配器设计向导

ADS提供了威尔金森功率分配器设计向导，可以通过设计向导进行功分器的设计。

设计指标

3dB功率分配器
中心频率1.8GHz
带宽0.4GHz
带宽内S11小于0.1
微带线基板厚度0.5mm
相对介电常数4.2
各端口传输线特性阻抗50Ω

利用设计向导进行设计

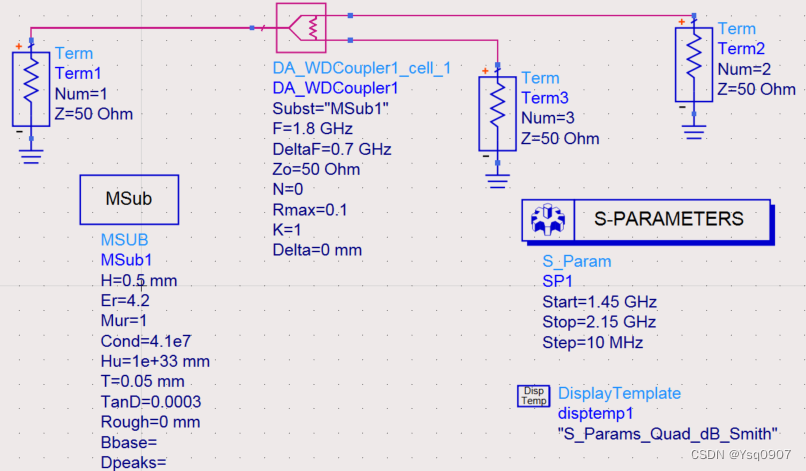

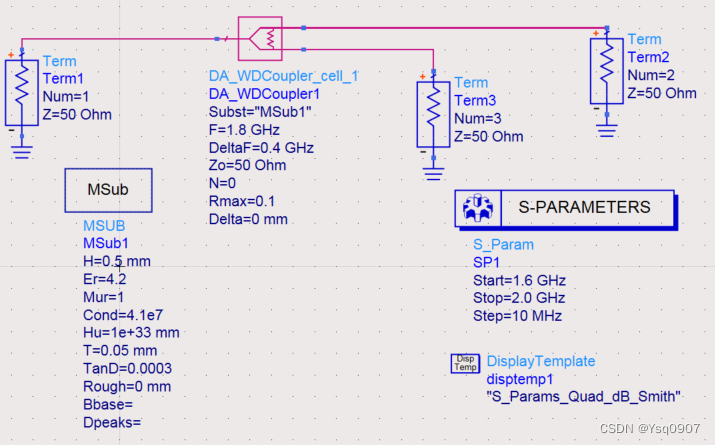

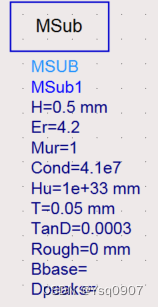

1、新建原理图，添加MSub和威尔金森功分器（WDiv）到原理图中，进行参数设置，同时，添加3各负载终端Term和S参数仿真控件进行设置；
在这里插入图片描述

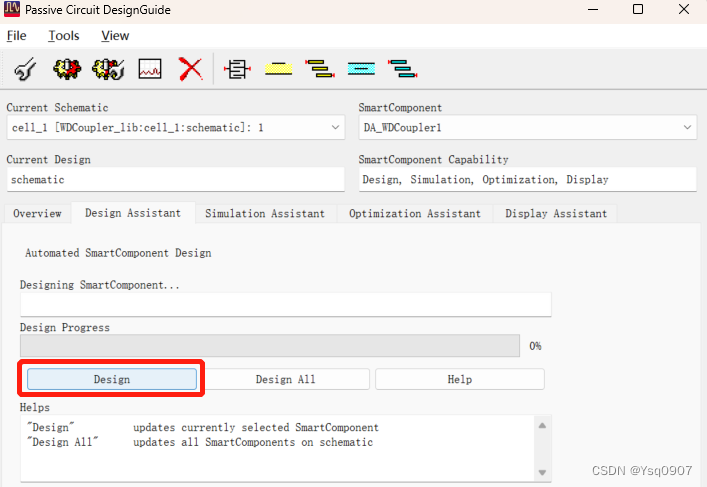

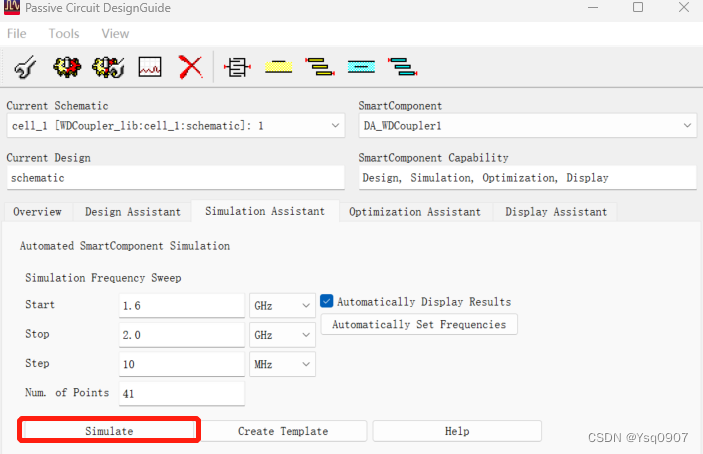

执行菜单命令【DesigneGuide】→【Passive Circuit】，选择【Passive Circuit Control Window】点击【OK】。
单击【Design】进行功率分配器的设计

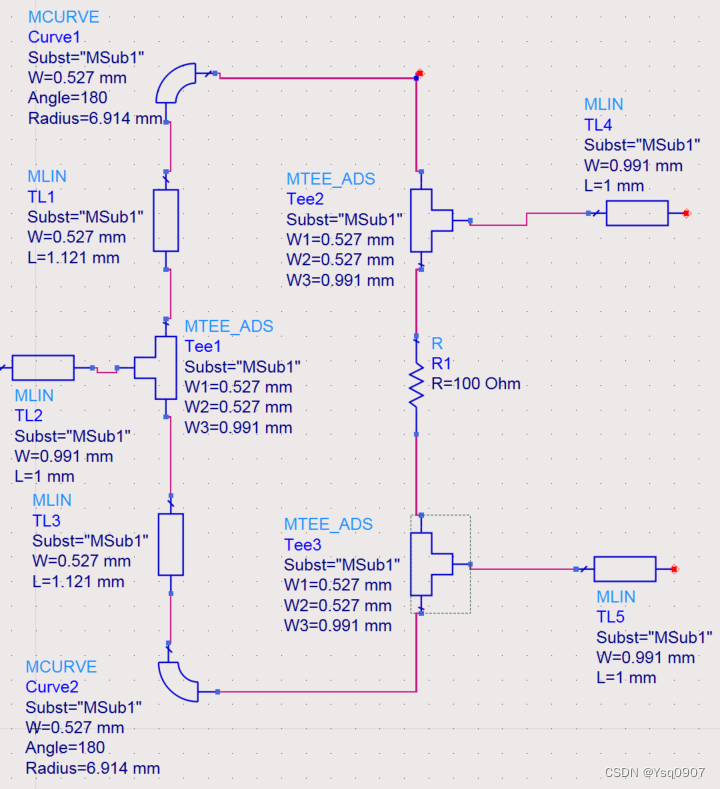

内部电路图如下图所示

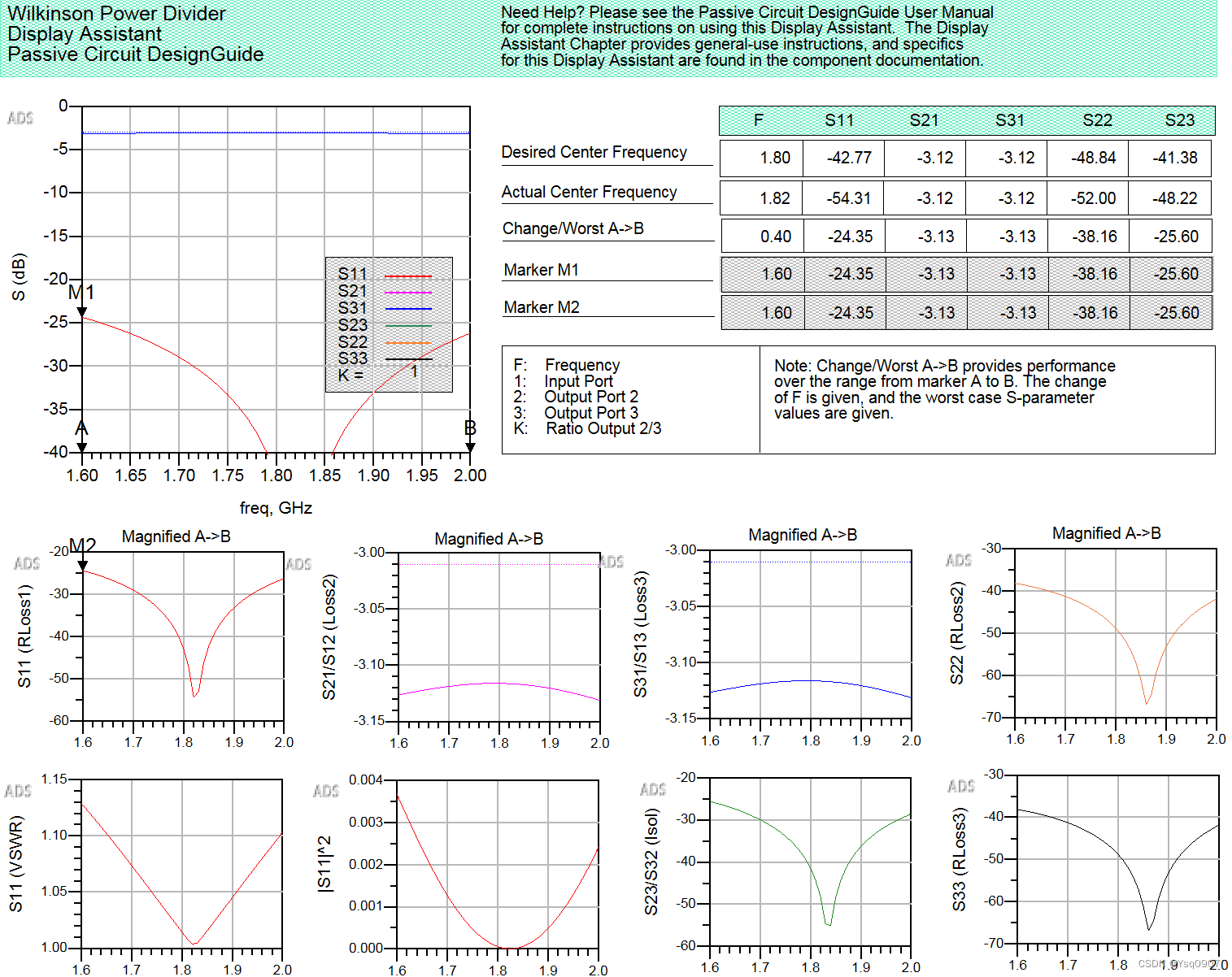

2、查看仿真结果

或者在原理图中点击【Simulate】进行仿真
在这里插入图片描述

不等功率分配单节功率分配器

设计指标

2个输出端口的输出功率比为2：1
中心频率为1.8GHz
带宽为0.4GHz
带宽内S11小于0.1
微带线基板厚度为0.5mm
相对介电常数为4.2
特性阻抗为50Ω

利用设计向导进行设计

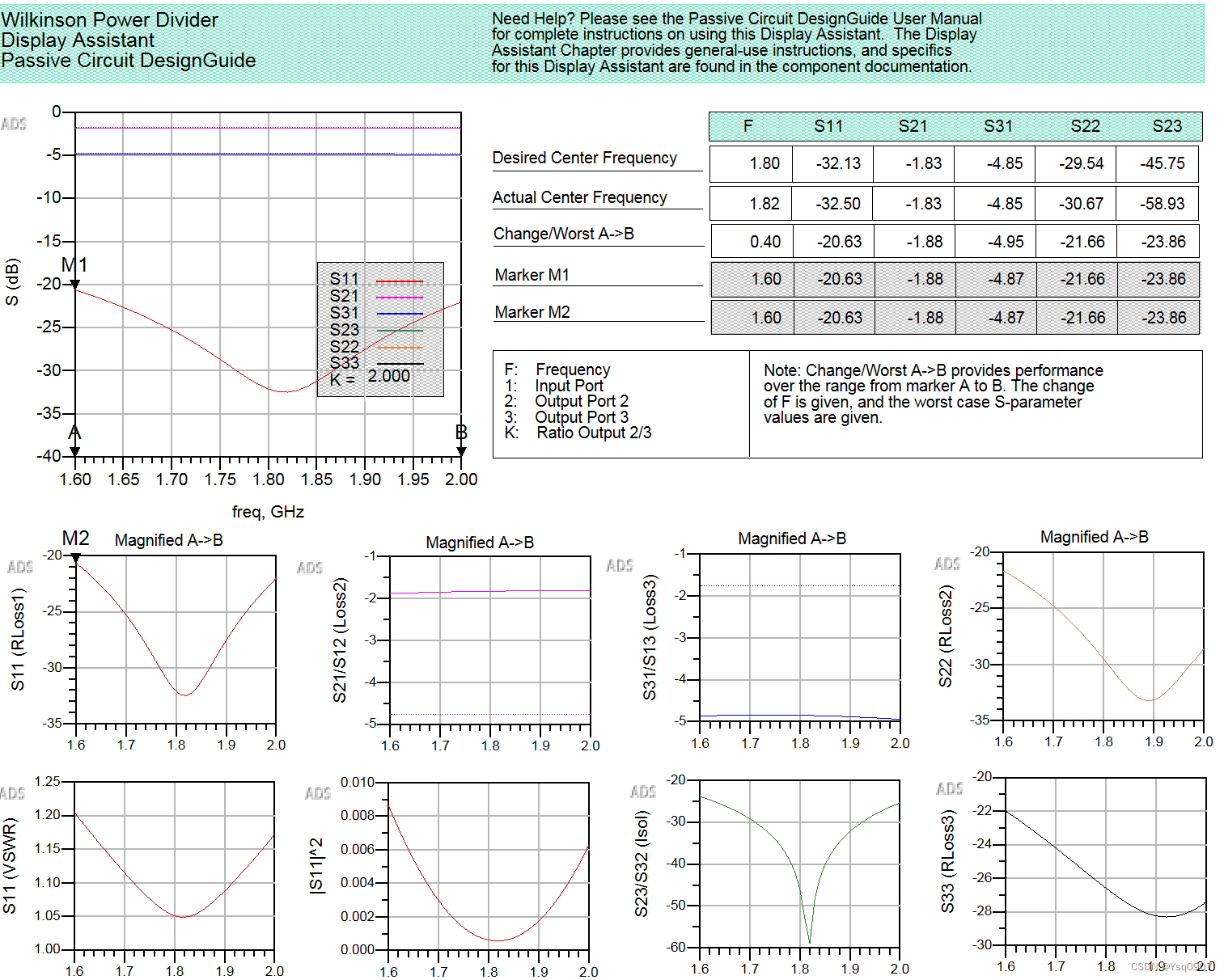

1、同上一步相同，只需将功分器的输出功率比改为2；

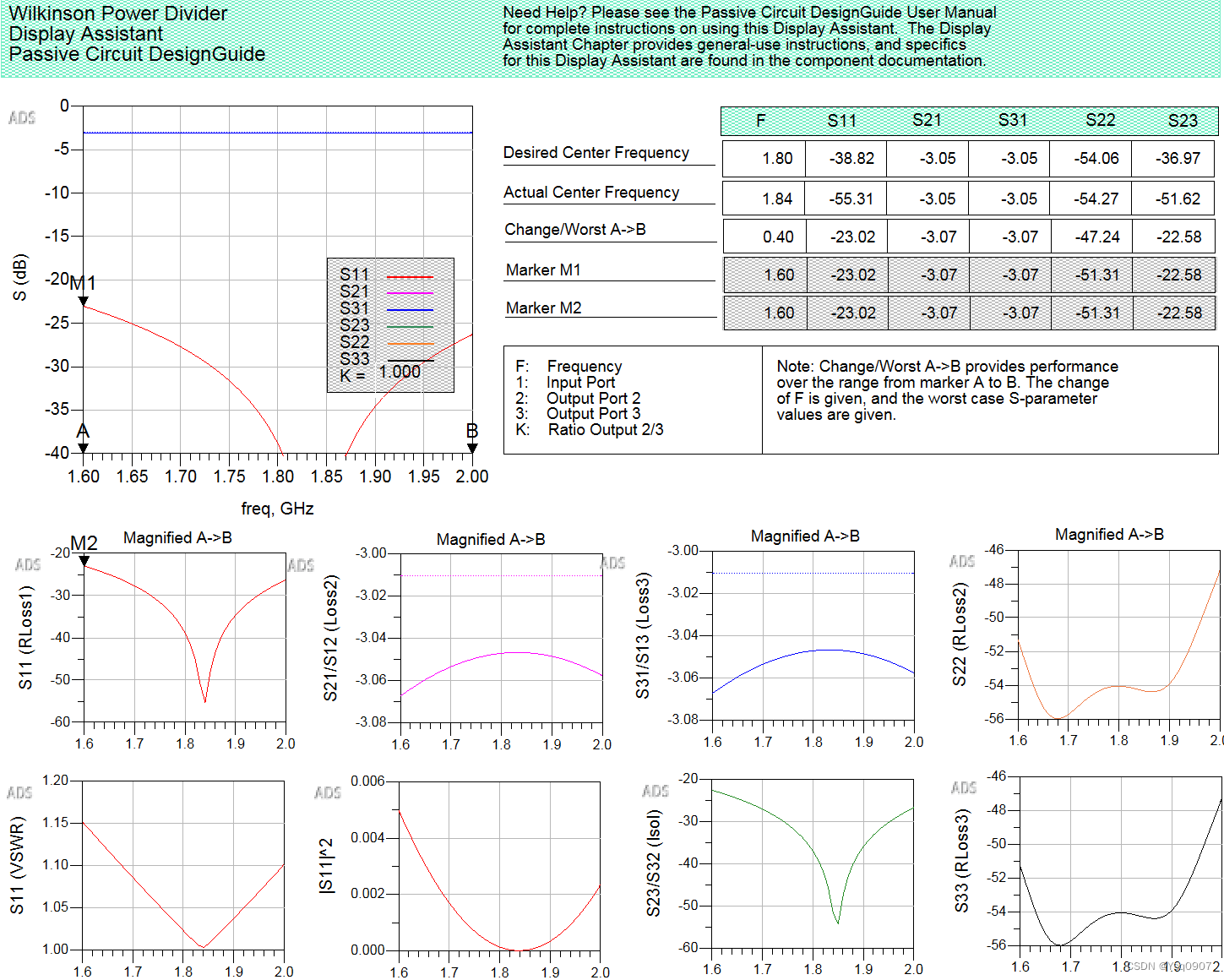

2、仿真
在这里插入图片描述

3dB多节功率分配器

设计指标

-3dB功率分配器

中心频率为1.8GHz
带宽为0.7GHz
带宽内S11小于0.1
微带线基板厚度为0.5mm
相对介电常数为4.2
特性阻抗为50Ω

利用设计向导进行设计

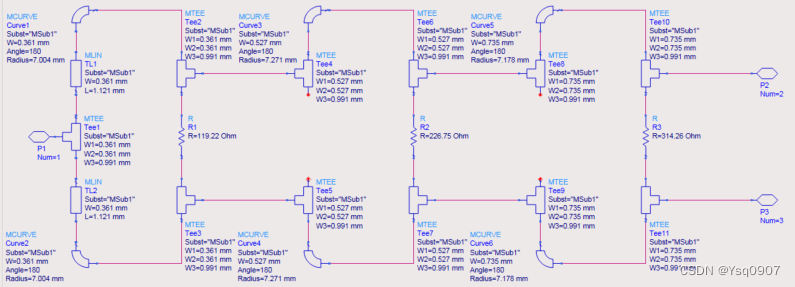

在这里插入图片描述
重新设计电路

利用设计向导实现功率分配器的原理图和版图

设计原理图

1、创建一个新的原理图，插入【MTEE】作为功率分配器的输入端口，进行设置；

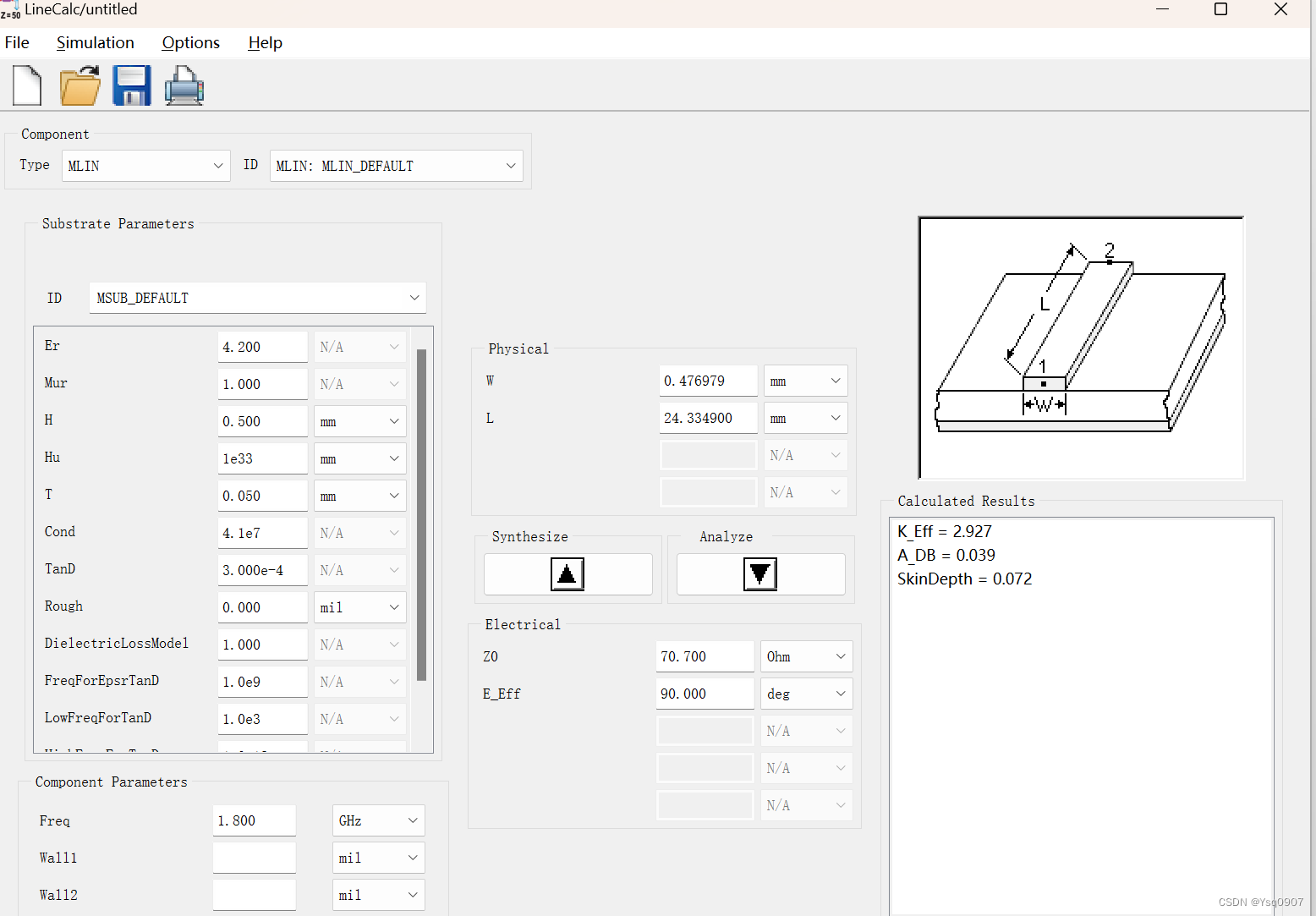

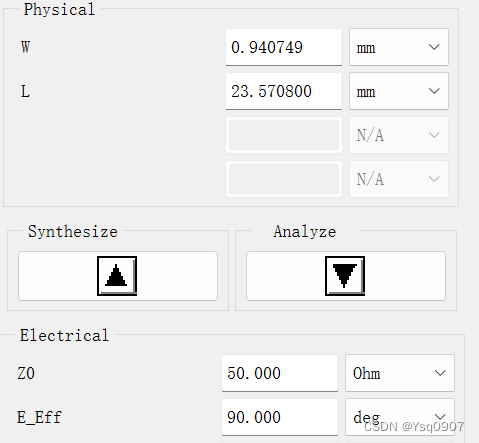

2、添加【MLIN】和【Mcurve】到原理图，并进行连接；
在这里插入图片描述

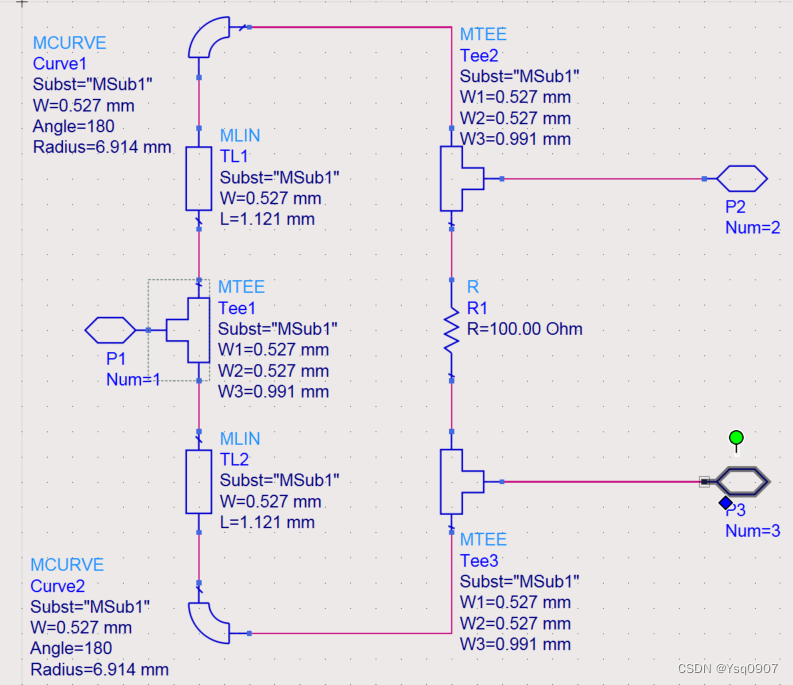

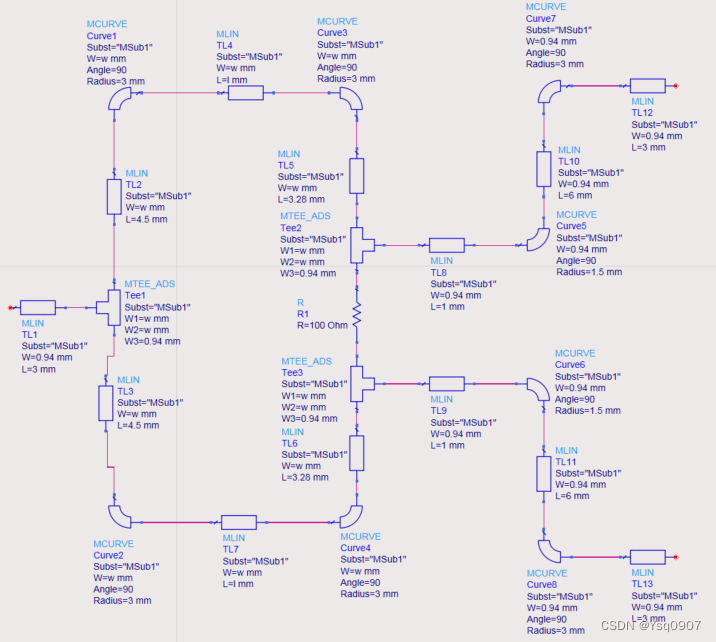

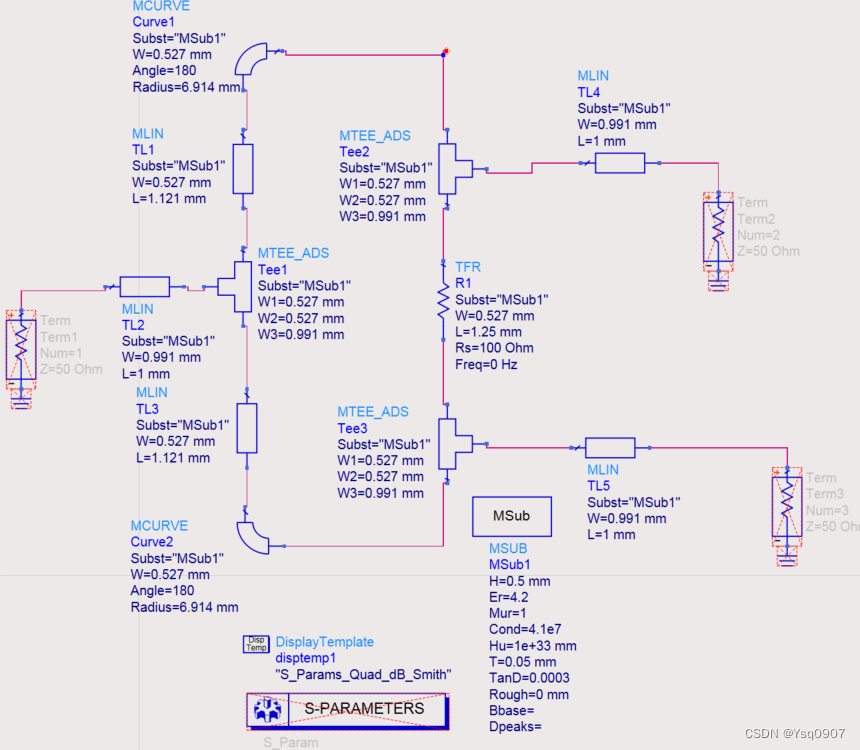

添加端口和S仿真参数控制器，最终原理图如图所示

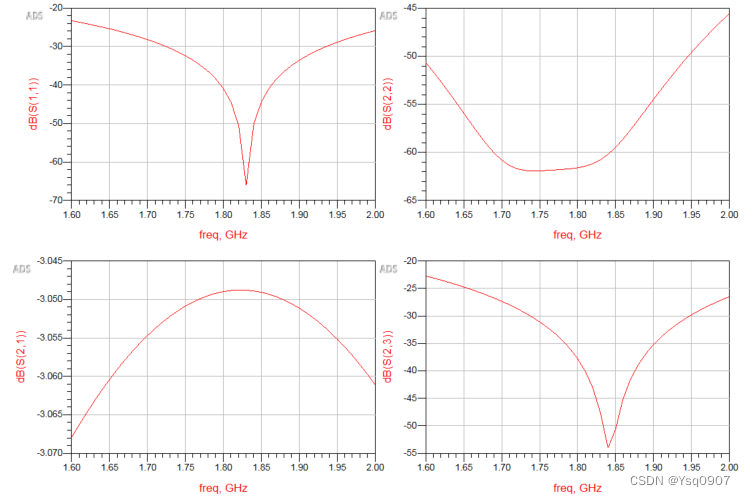

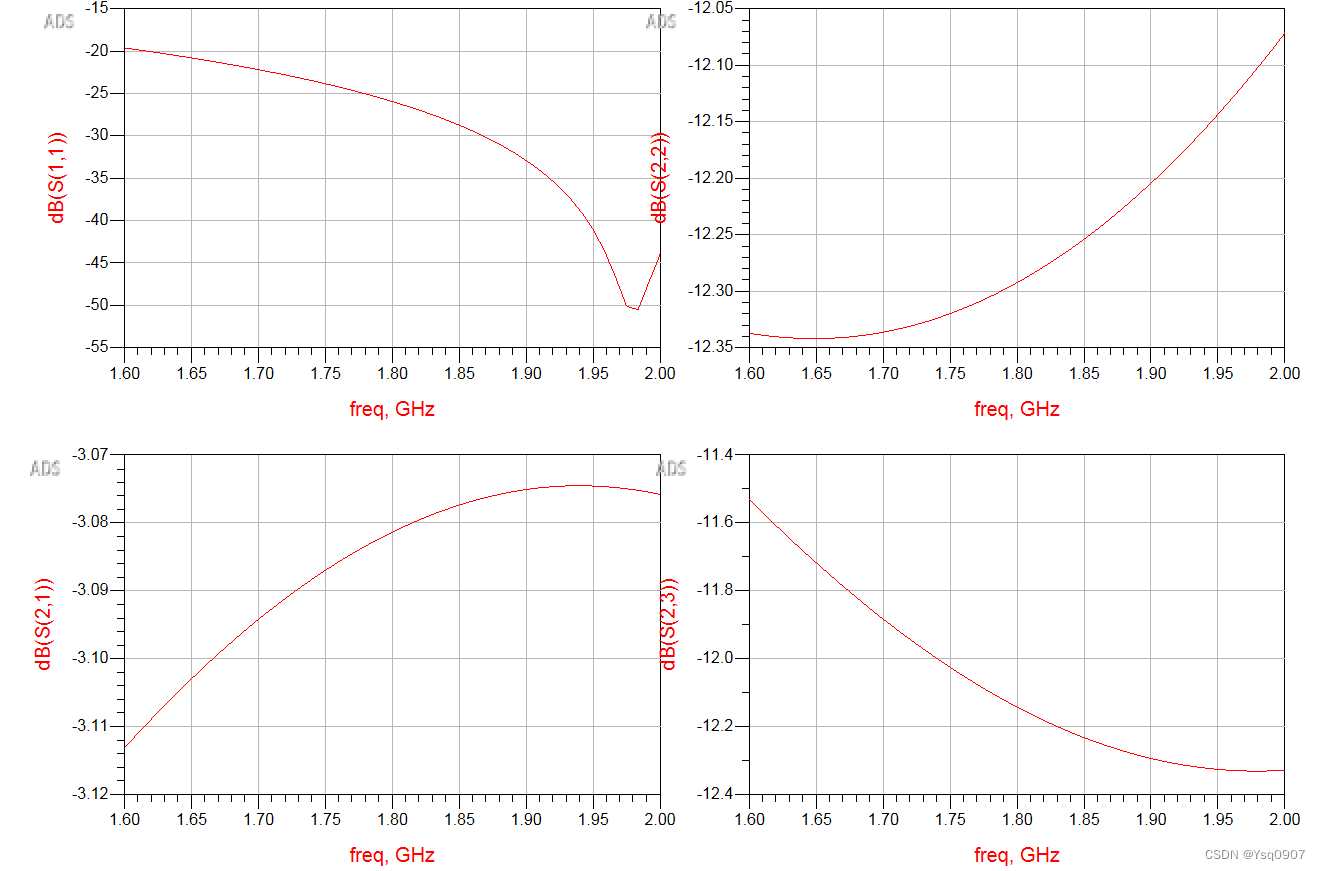

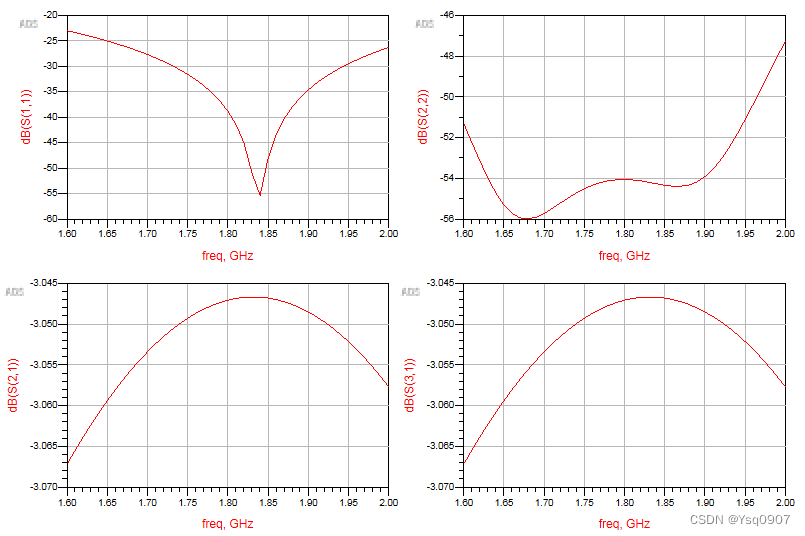

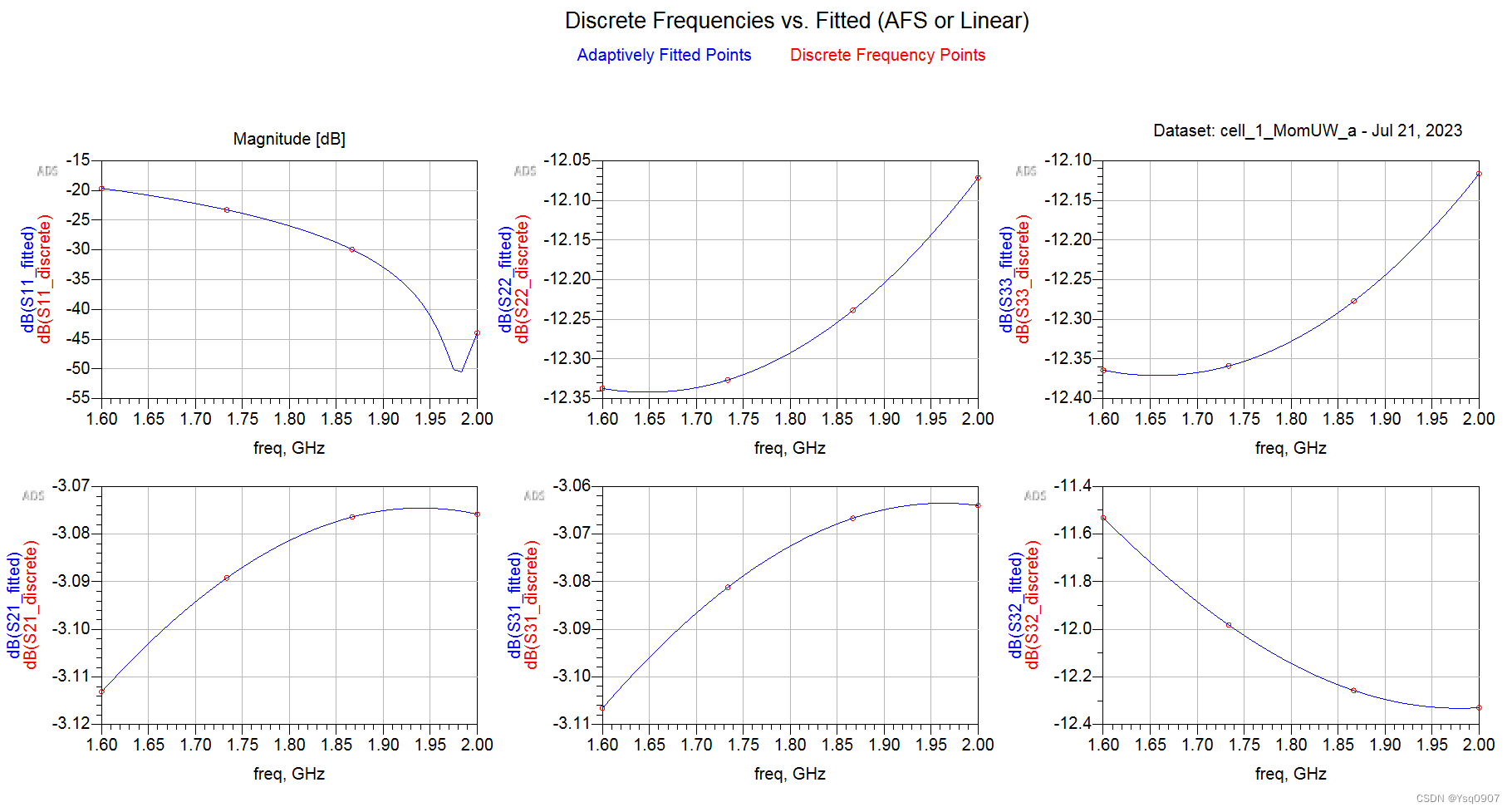

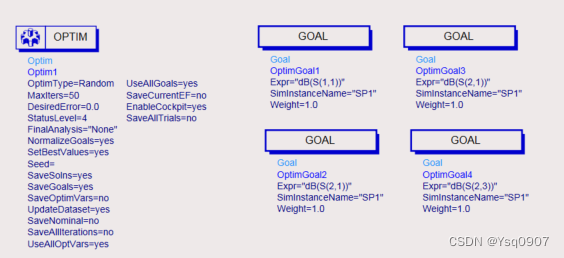

开始仿真，结果如下图所示

S11和S22表示端口1和端口2的匹配情况，数值越小越好。S21表示信号由端口1到端口2的正向传输系数，等功率分配器，其理想数值为0.5，即-3dB，S23表示端口2、3之间的隔离度，数值越小越好。

生成版图

1、将原理图中集总参数电阻换成薄膜电阻进行矩量法仿真，关掉端口和S参数控制器；
在这里插入图片描述
2、执行命令【layout】→【Generate/Update Layout】→【Ok】；

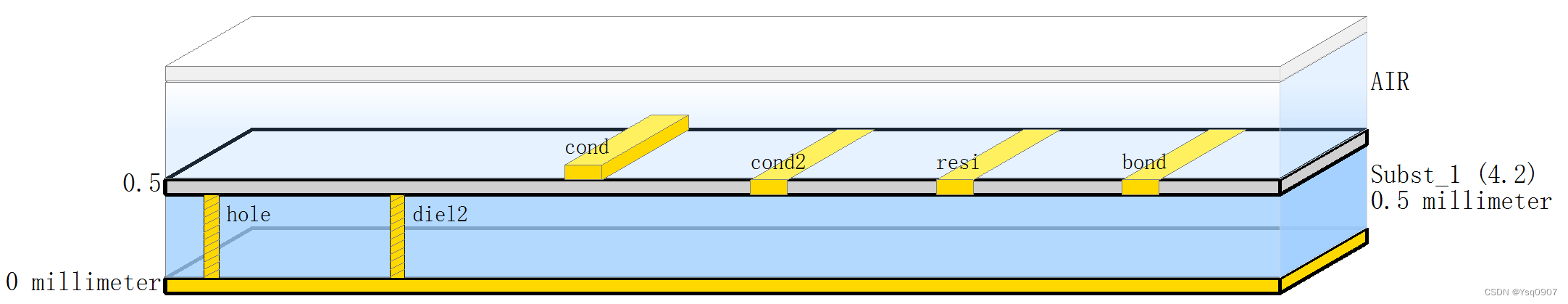

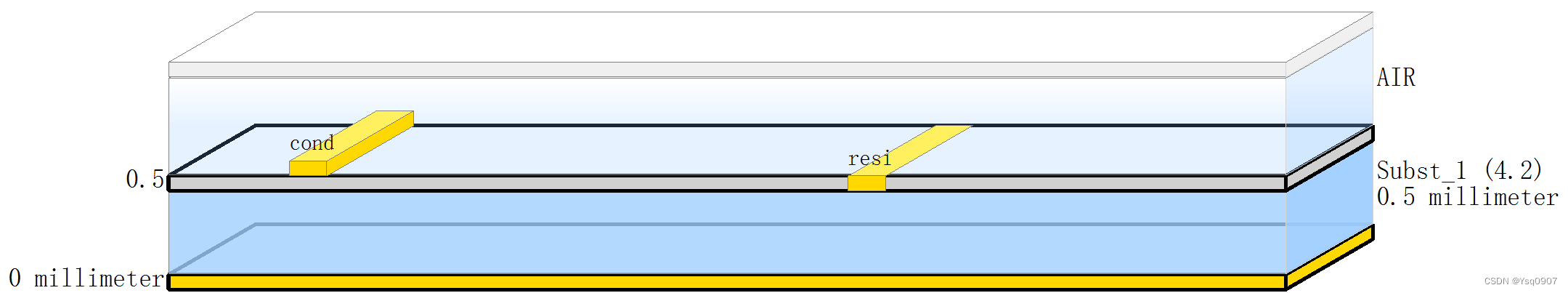

执行【EM】→【Substrate】→【Ok】，【File】→【import】→【Substrate Form Schematic】，选择刚刚建立的原理图；

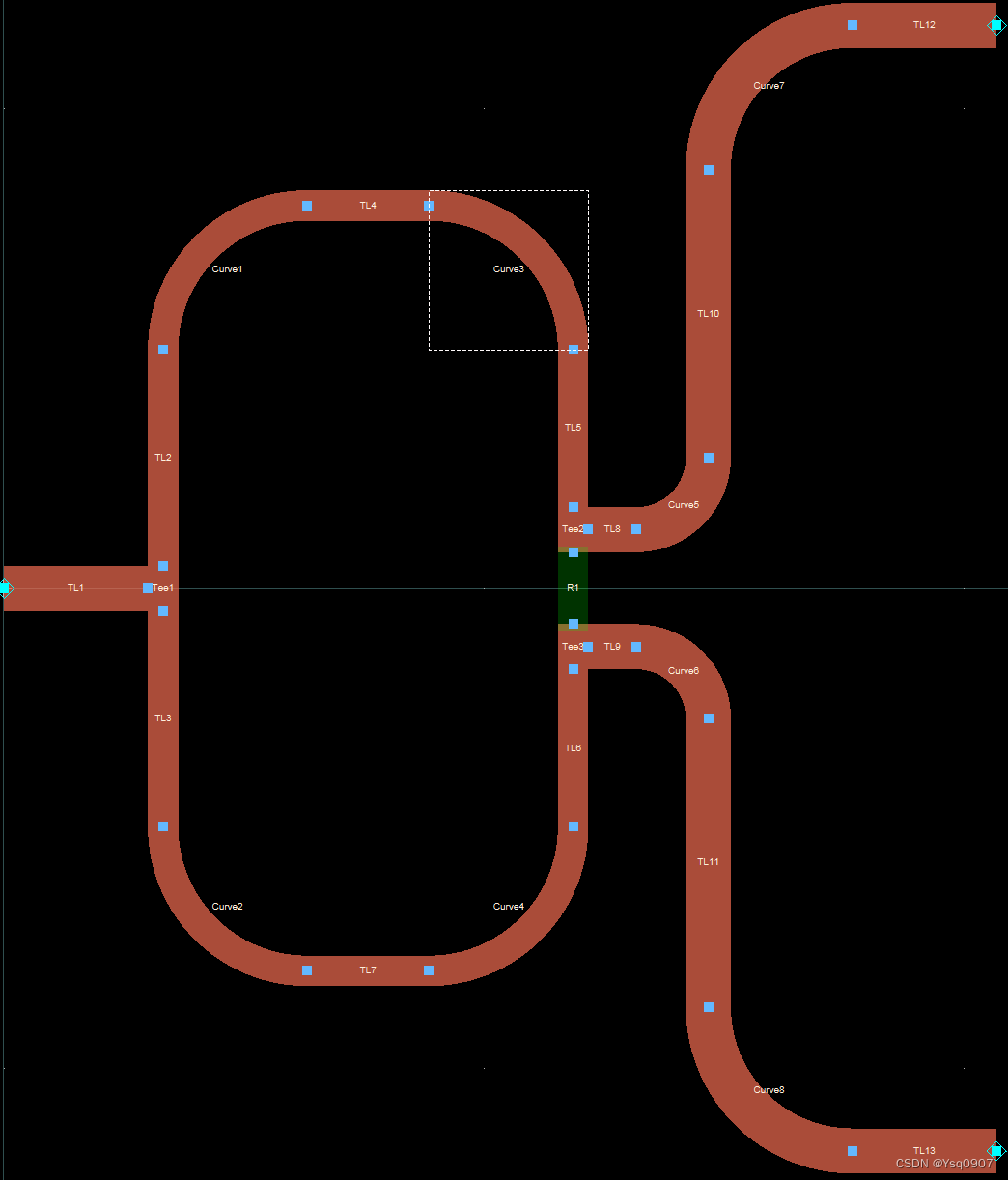

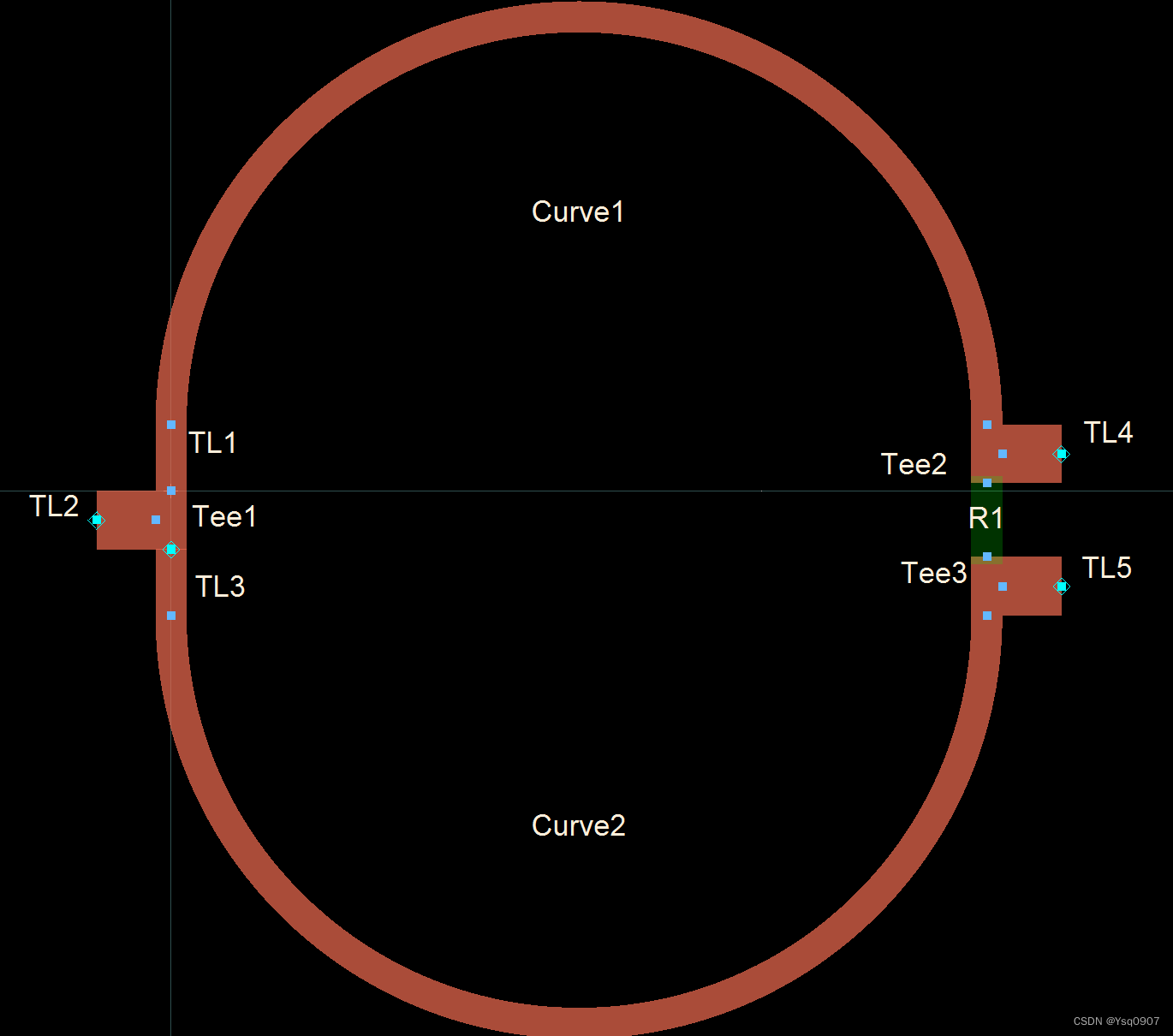

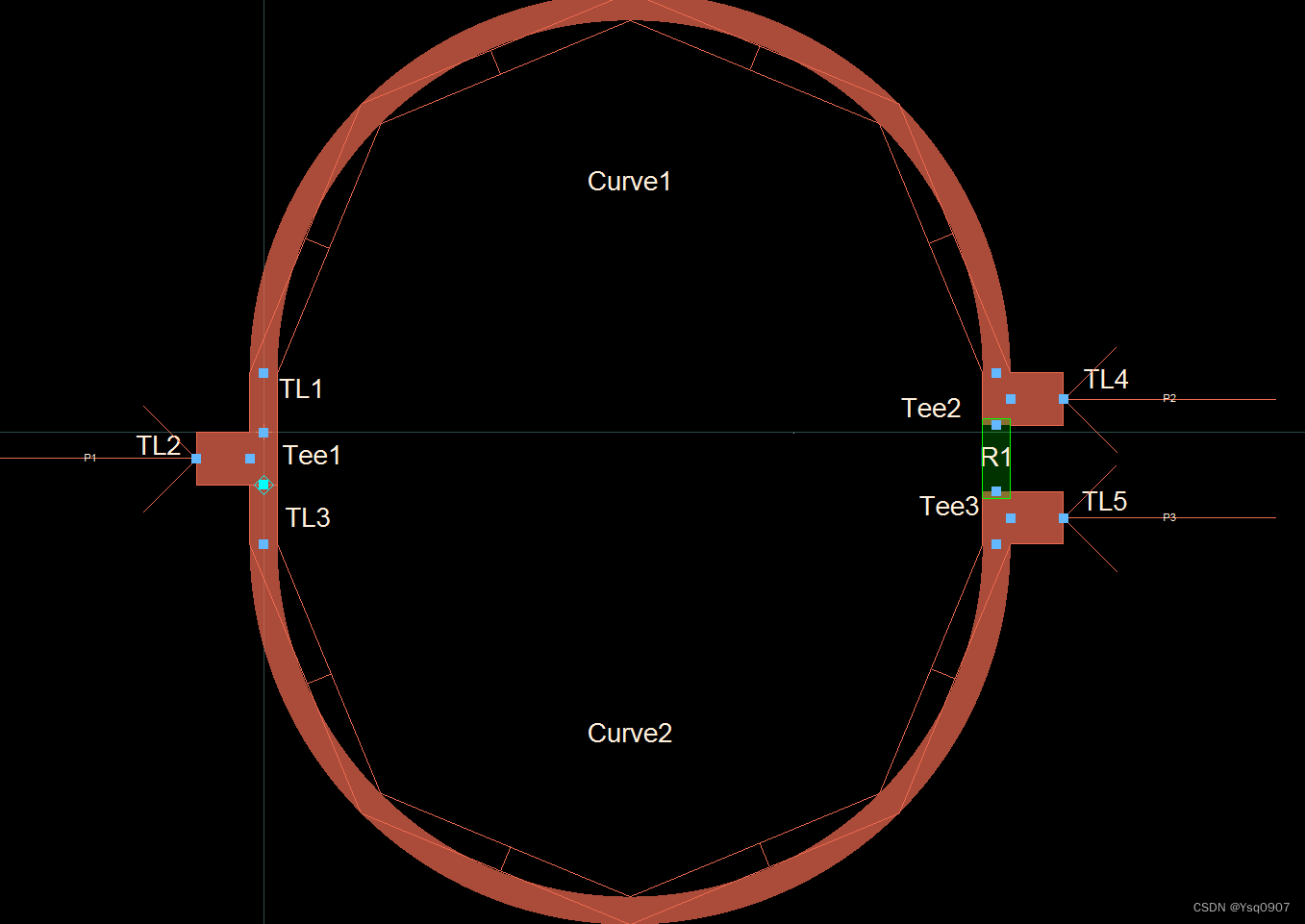

去掉不用的导体，版图如下图所示；
在这里插入图片描述
