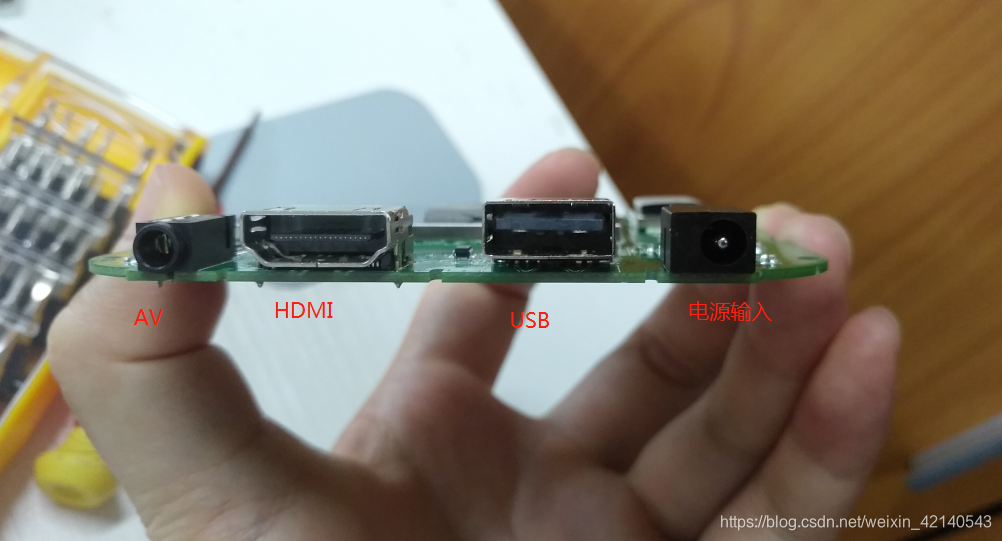

本文通过拆解小米盒子4，揭示了其内部结构，包括PCB主板、屏蔽罩、配重铁、电源以及各组件的作用。屏蔽罩用于防止电磁泄露并辅助散热，配重铁增加了手感并有助于散热。主板上的主要组件有CPU、Flash、DDR、WiFi和蓝牙模块等。接口主要包括HDMI、USB和AV，适用于不同设备连接需求。尽管缺少网口，但通过WiFi连接也能实现稳定高清视频播放。了解这些，读者能更深入地理解机顶盒的工作原理。
机顶盒相信大家都有用过了，若家里的电视机是传统的电视机，不可以联网看网络视频或直播，那么加个盒子可以让普通电视秒变智能电视。
那么机顶盒里面又是怎么样的呢？我们通过拆解一个小米盒子4来看一下。

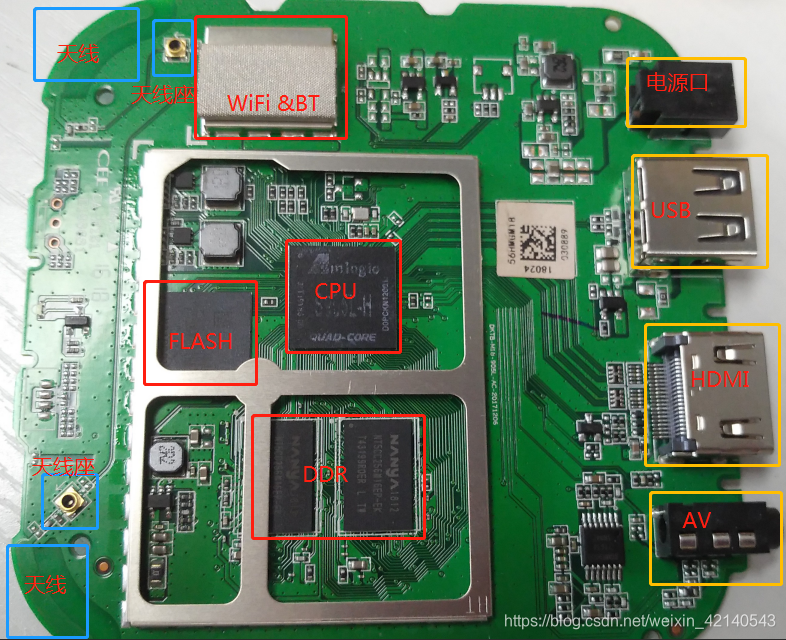

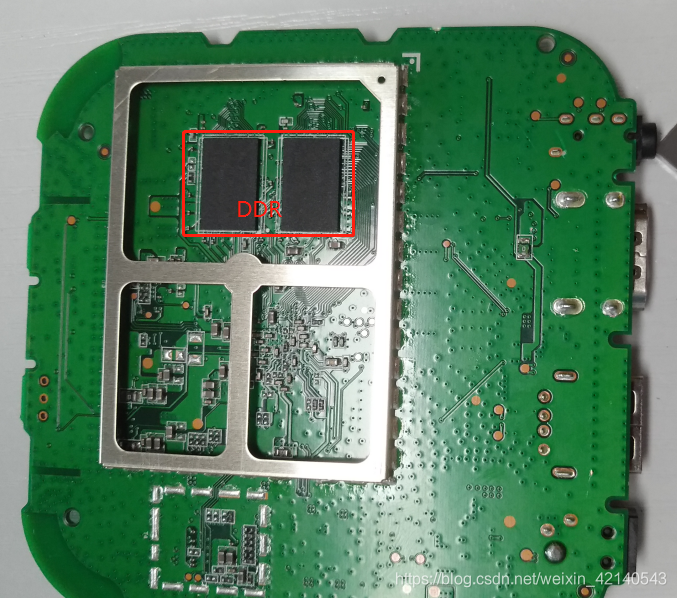

那我们一起看看这个小米盒子4的“全家福”。盒子的外壳分为底壳和上盖，壳内有PCB主板，PCB主板顶层和底层的主要器件都有屏蔽罩盖着。屏蔽罩作用是防止电磁泄露的，而且可以看到，上屏蔽罩有导热硅胶与CPU连接，同时起到了散热的作用。
还有一块配重铁，配重铁不仅仅是增加盒子的手感，更重要是也兼顾散热的作用，因为屏蔽罩和配重铁之间也有硅胶连接。
经常使用盒子的朋友可能有所体会，为啥有的盒子比较轻，有的盒子比较重，而重的手感比较好。质量好的盒子一般都会配备这种配重铁。（看到这，可以回家看看自己买的盒子，试试手感如何）。
电源都会配备的
