PCB制板总结（AD制图）

PCB制板攻略（AD制图）

Altium Designer21.绘图制作

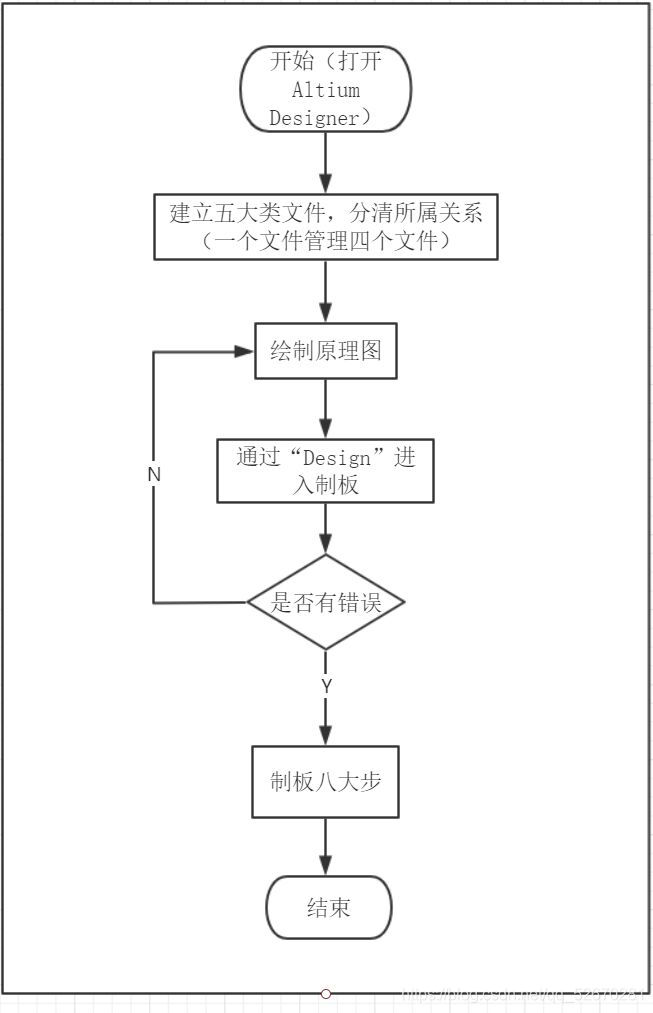

PCB制板流程图

一、建立5大类文件，分清所属关系

（一个文件管理四个文件）

1.先建立文件
1.1文件建立顺序：

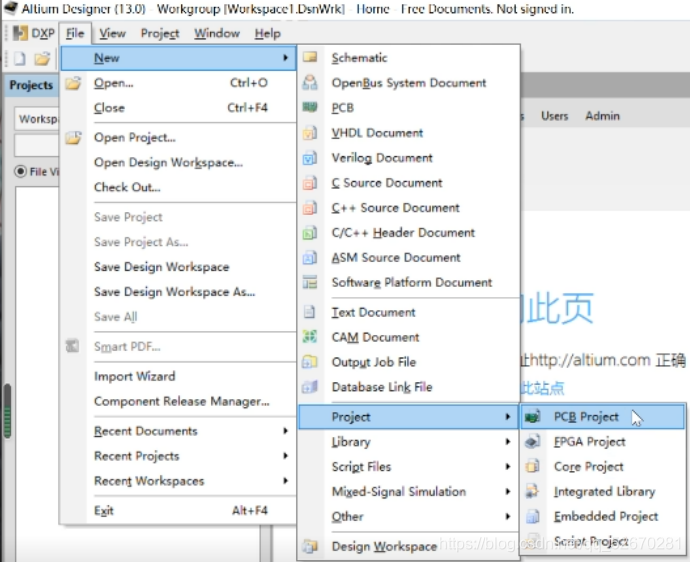

1.1.1先建立工程类文件，先建立PCB Project.PrjPCB

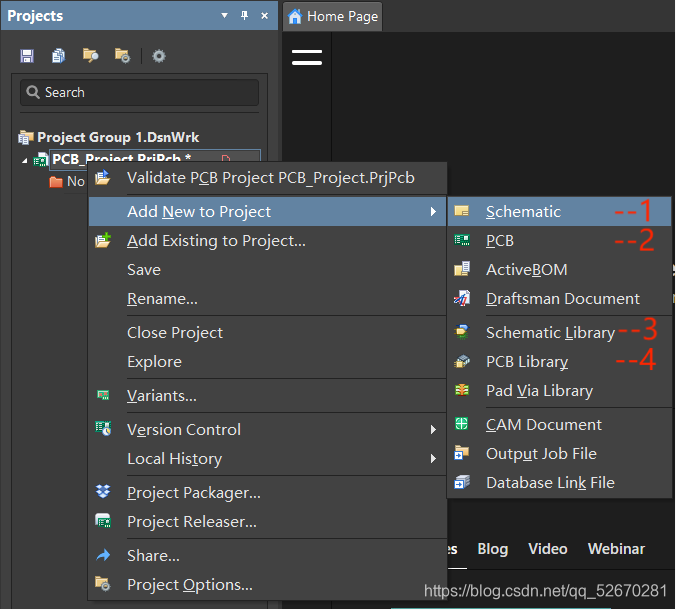

1.1.2按顺序向PCB Project.PrjPcb添加相应项目

1.先添加Schematic（用于绘制原理图），此时在任务栏出现sheet1.SchDoc文件（后期统一命名）。
2.添加PCB1.PcbDoc（专门画制版的PCB文档），这个文件由sheet1.SchDoc文件里一些命令生成，无需特别添加。
3.添加Schlib1.SchLib（元件库）。
4.添加Schlib1.SchLib（PCB封装库）。
