利用QGIS将单波段灰度图转为三波段RGB

单波段转为三波段

实现的方式特别多,arcgis、envi、还有利用python等读取后转化。
本文主要介绍一种通过QGIS实现单波段转为RGB三波段的途径。

1、利用工具箱GDAL

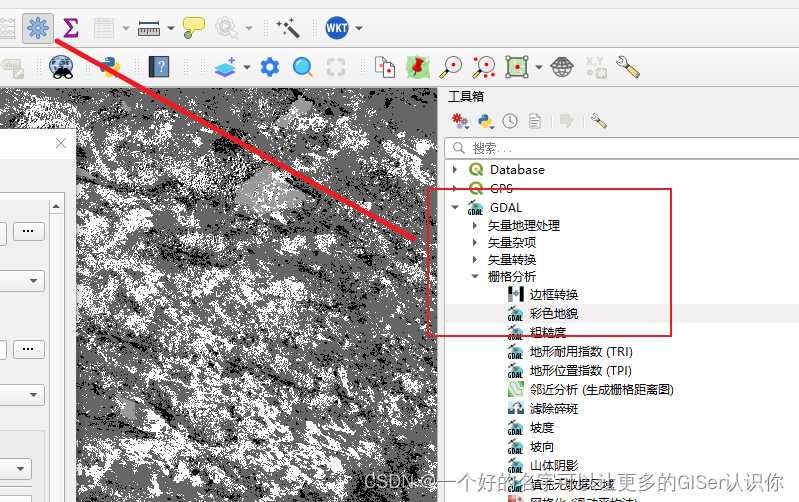

工具箱 --> GDAL --> 栅格分析 --> 彩色地貌

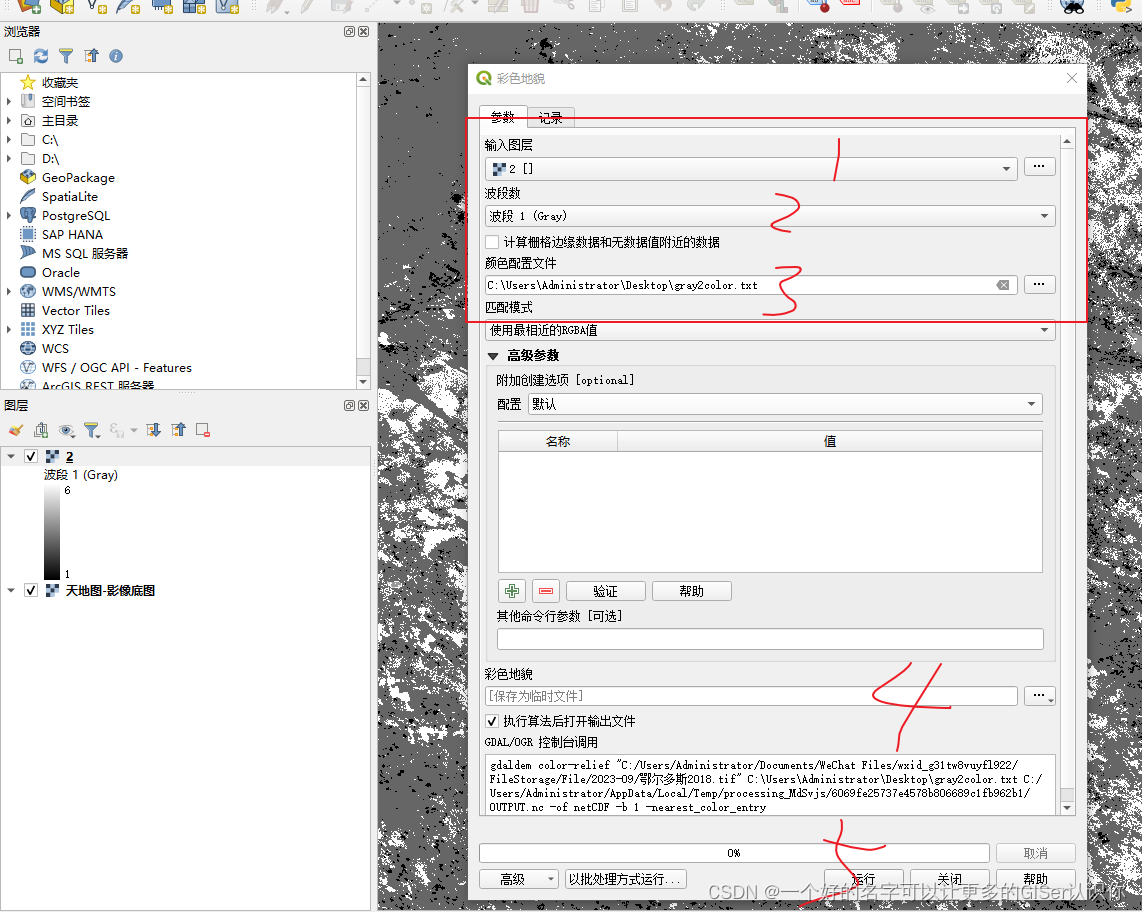

2、填参

在这里插入图片描述

  1. 确认图层
  2. 确认波段

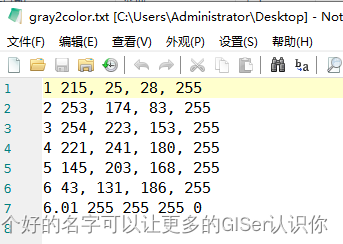

  3. 选择颜色配置文件(txt格式即可),(根据自己的单波段TIF的范围进行编制,我的TIF范围是1-6,我的配置文件,就设置了7行,5 145,203,168,255 这一行代表的含义是:值,R,G,B,A)就是将固定的tif值,转换成指定的RGBA颜色,,示例:
    在这里插入图片描述

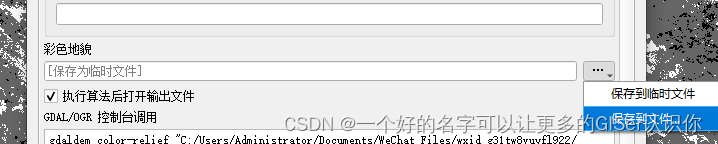

  4. 保存到文件,不要临时文件,会有时出错。
    在这里插入图片描述

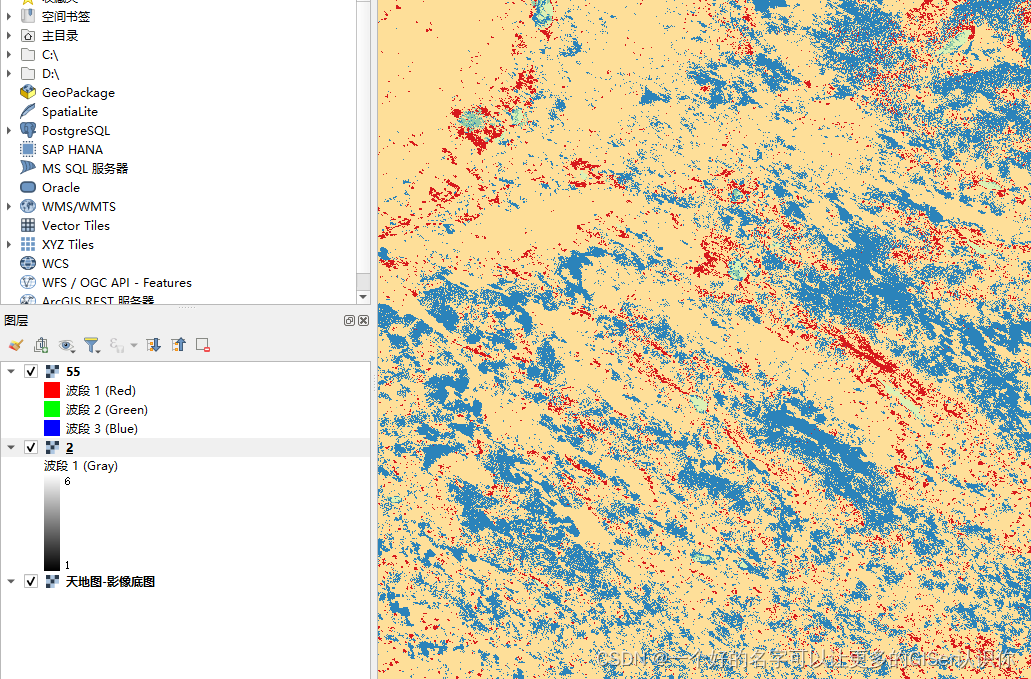

  5. 运行,实现了单波段值到固定RGB的映射。
    在这里插入图片描述
    主要是QGIS中调用了GDAL的算法。

从任何gdal支持的高程栅格生成彩色地形图。彩色浮雕尤其可以用来描绘立面。该算法输出一个4波段栅格,其值由高程和基于文本的颜色配置文件计算得出。默认情况下,给定高程值之间的颜色将平滑混合,结果是一个很好的彩色高程栅格。

不只是高程,其他的单波段,温度,人口,带有属性的都可以采用。

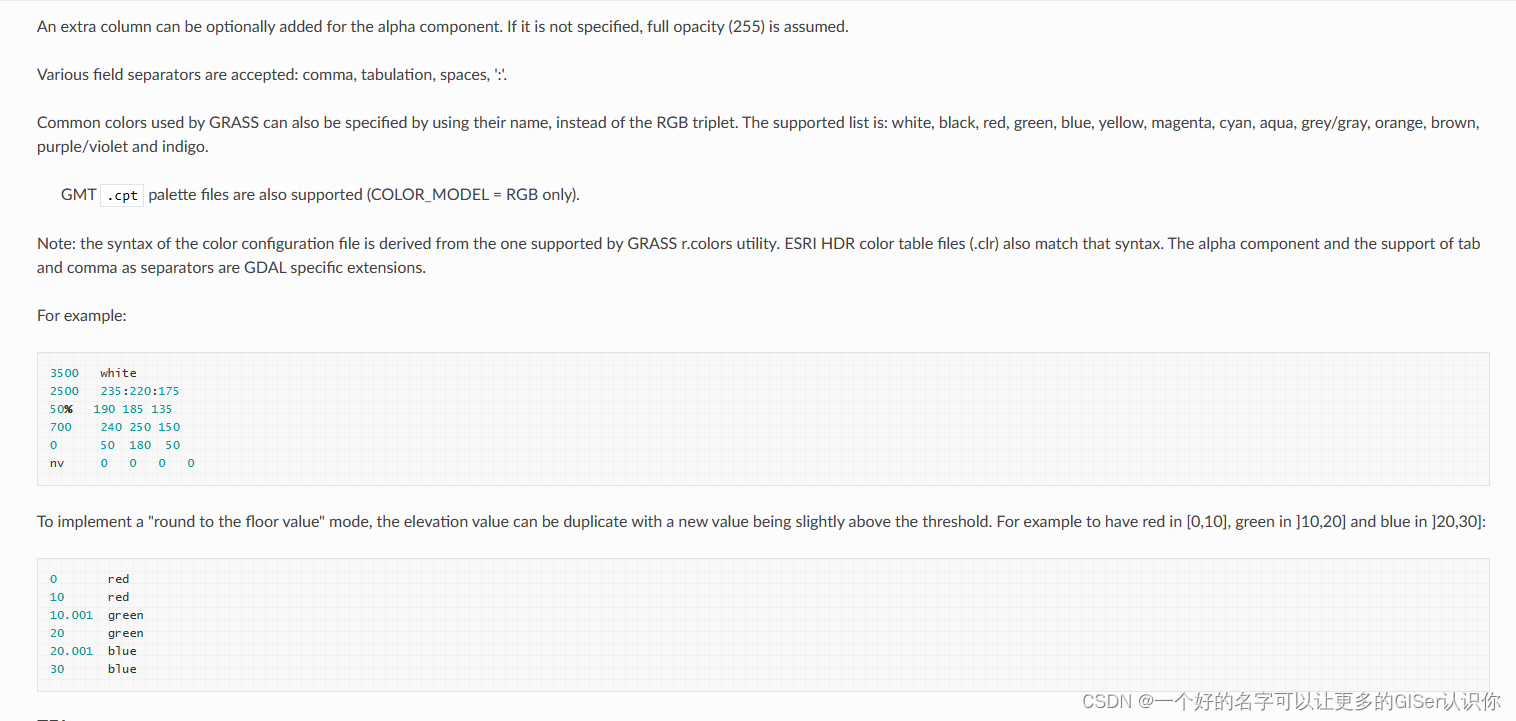

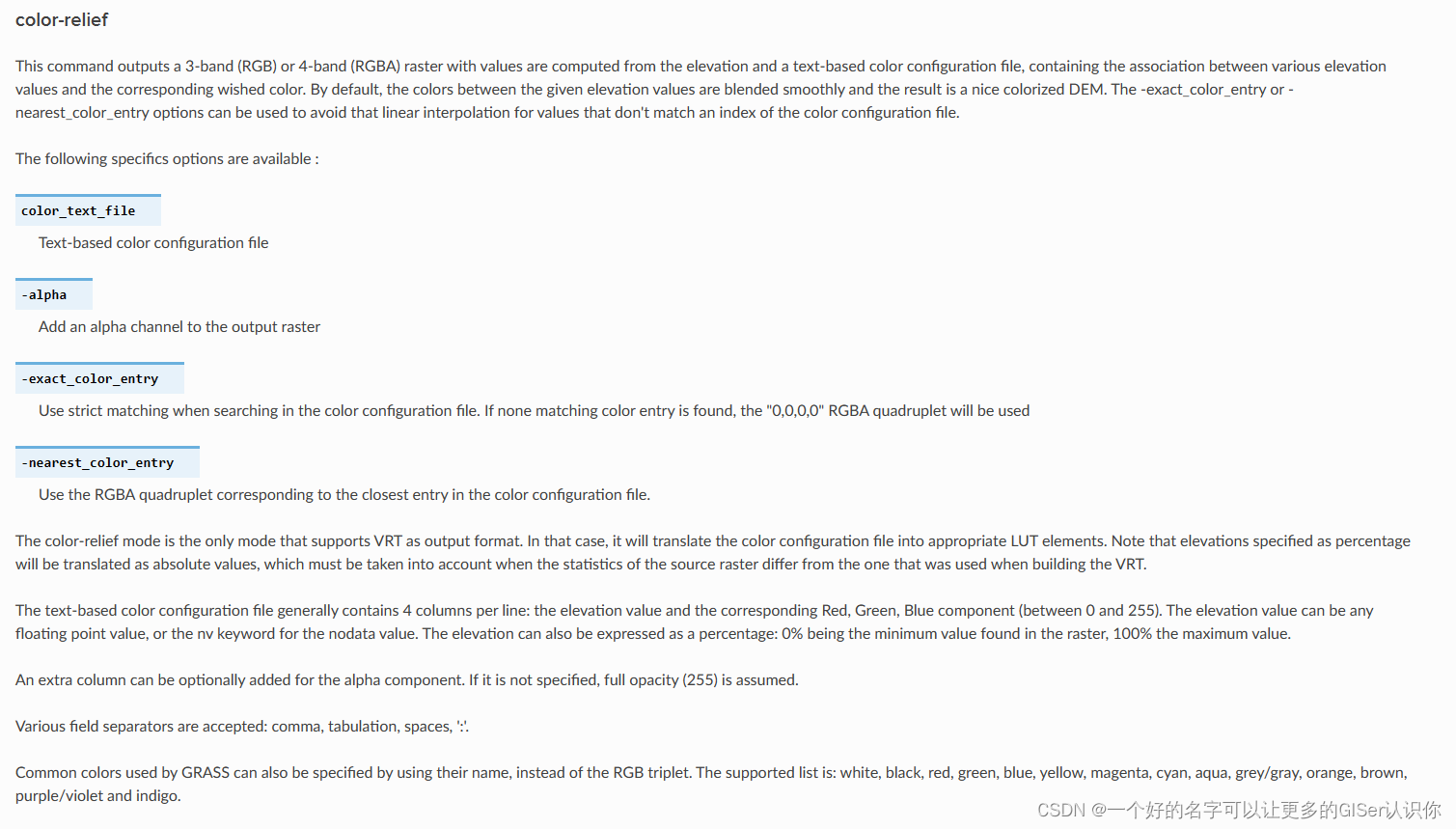

GDAL DEM
在这里插入图片描述
在这里插入图片描述
