RISCV汇编、编译、链接基本过程

1、RISCV汇编、编译、链接基本概念

• 编译： 利用编译器将高级语言编译为低层级语言， C 编译器 gcc 可以将 C 语言代码 (.c) 编译成汇编语言 (.s)

• 汇编 ：与高级语言不同，汇编代码是最贴近指令集的代码，汇编语言 (.s) 经过汇编可以变成的目标文件 (.o)

• 目标文件 ：程序源文件在经过编译器 / 汇编器 编译后会生成 .o 格式的文件，一般分为 3 种 ： 1 ) 可重定位的目标 文件： 汇编器生成，是不可执行的 。 2 ) 可执行的目标 文件： 经过链接器的链接、重定位后生成的可执行目标文件 。 3 ) 可被共享的目标 文件： 一般以共享 库形式 存在，在程序运行 时动态 加载到内存，跟应用程序一起 运行

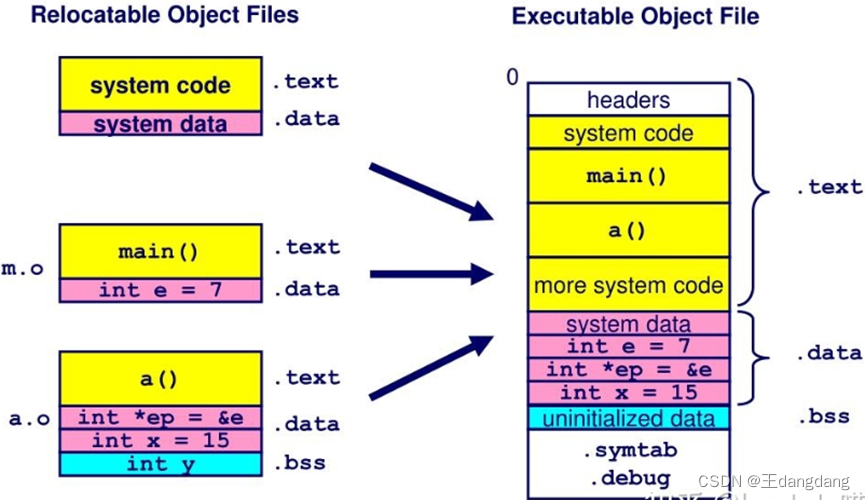

• 链接 器： 多个目标文件 .o 和库文件 .a 输入文件链接成一个可执行输出文件 .elf ，链接器从链接脚本读完一个 section 后，将重定位符号的值增加该 section 的大小（ section ： 一个可执行文件通常由不同的 section( 段 ) 构成 ： text 代码段 、 data 数据段 、 bss 段 、 rodata 只读数据段 等 。）

• 符号表： 在汇编阶段， 汇编器会分析汇编语言中各个 section 的信息，收集各种符号，生成符号表，将各个符号在 section 内的偏移地址、类型、占用空间的大小也填充到符号表内

• 链接 脚本 ：主要用于规定各输入文件中的程序、数据等内容段在输出文件中的空间和地址如何 分配

• 机器码 ：二进制，可以被计算机硬件直接执行

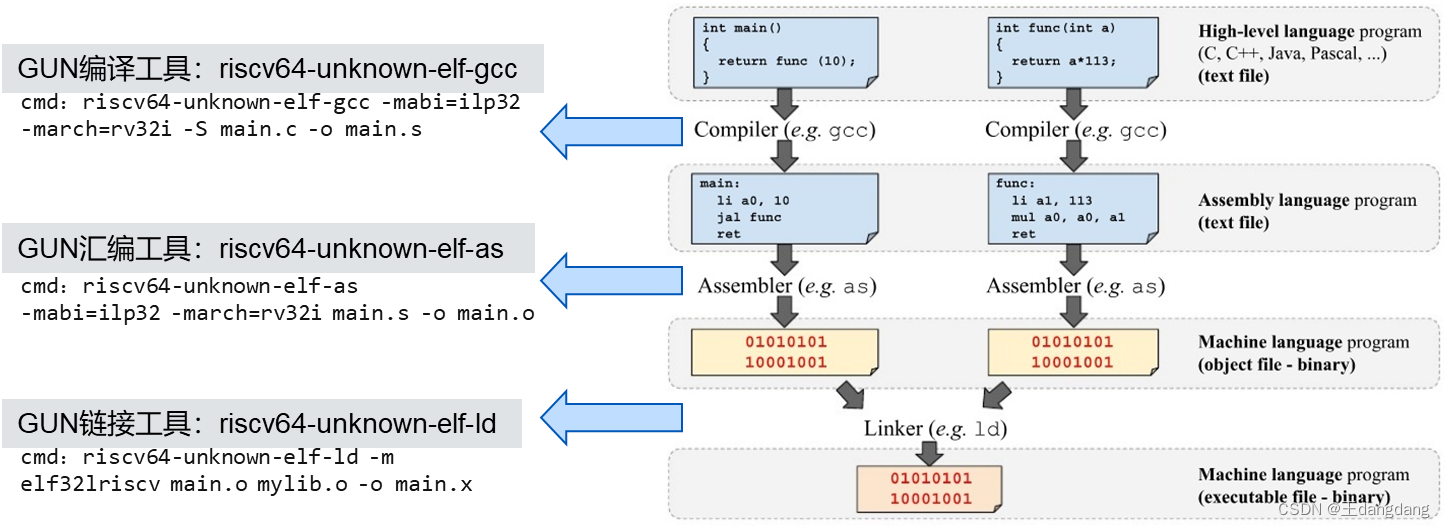

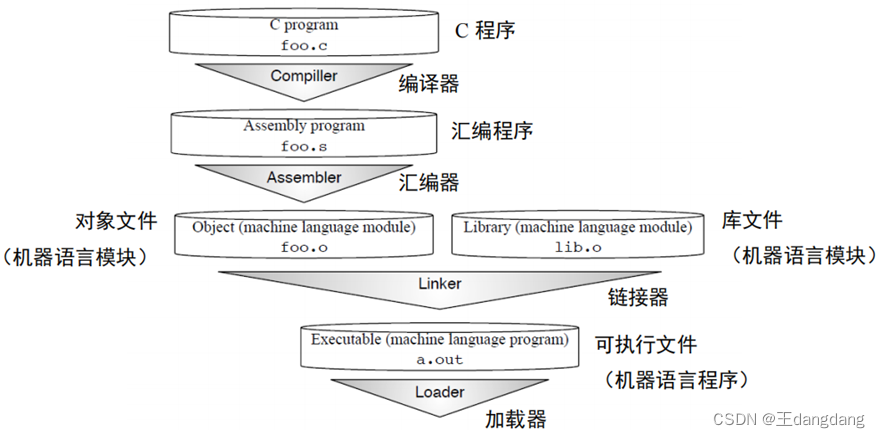

2、汇编、编译、链接整体过程

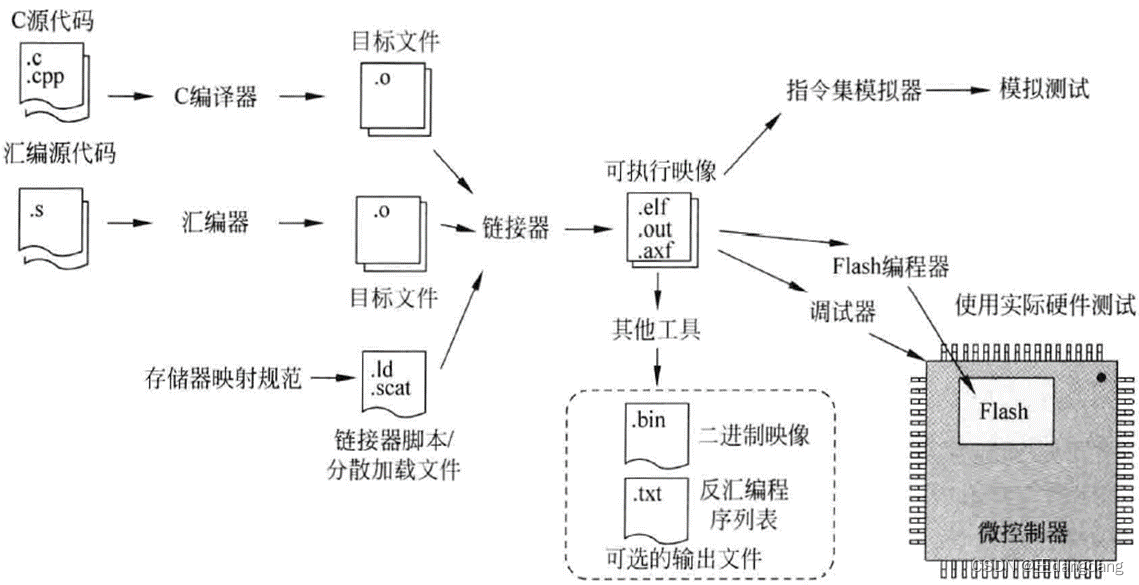

使用编译工具将.c文件编译为.s文件，再将.s文件汇编成.o文件(目标文件)，根据链接脚本将所有的目标文件进行分类组装，并设置程序入口

3、链接脚本功能

链接脚本主要有以下两个功能：

• 链接脚本 设置 入口地址

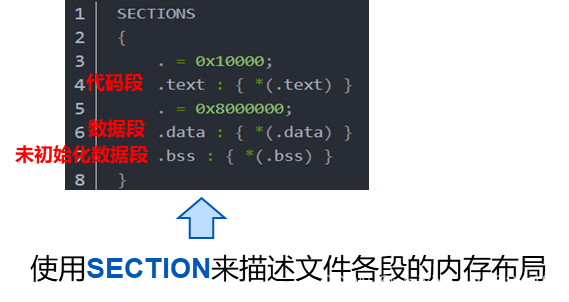

• 链接 器 就是根据 链接脚本 定义的规则来组装可执行文件的，并最终将这些信息以 section 的形式保存到可执行文件 的 Header 中

2.1 链接配置

OUTPUT_FORMAT("elf32-little")
OUTPUT_ARCH("riscv")
ENTRY(_start)

其中，前两句指定了输出格式和输出架构，ENTRY指定整个程序入口，一般_start是startup.S的第一个lable。另外，要知道程序入口并不是说它位于存储介质的起始位置

2.2 内存分布定义

MEMORY
{
  sram (rxa!w)   : ORIGIN = 0x1c000000, LENGTH = 256K
  ilm (rxa!w)    : ORIGIN = 0x08000000, LENGTH = 64K
  FLASH (wxa!r)    : ORIGIN = 0x08010000, LENGTH = 64K
}

2.3连接器作用重定向

• 根据 链接脚本 定义的规则来 组装可执行文件 的，并最终将这些信息以 section 的形式保存到可执行文件的 ELF Header 中
