OSPF中配置静态路由备份 实验简述

OSPF中配置静态路由备份 实验简述
静态路由备份是一种网络路由的备份机制，用于提高网络的可靠性和冗余性。而静态路由备份则是在主路由失效时，自动切换到备用路由，以确保网络的连通性。
主路由默认优先级为60，备份路由设置优先级100，优先级最高做为主路由。优先级最低做为备份路由。

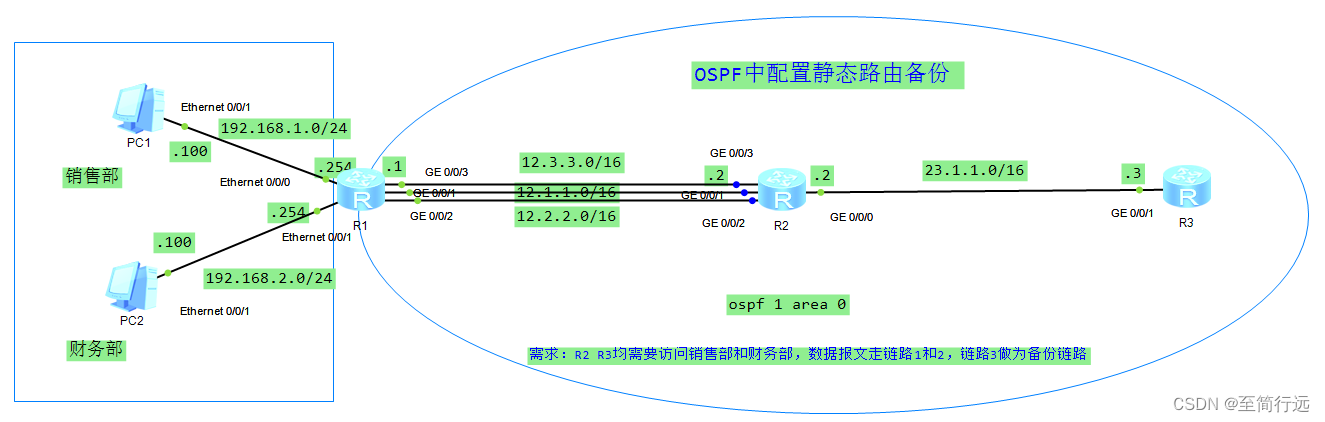

实验拓扑图：

实验基础配置：
销售部电脑：192.168.1.100/24/192.168.1.254
财务部电脑：192.168.2.100/24 /192.168.2.254
r1:
sys
sysname r1
undo info enable
int g0/0/1
ip add 12.1.1.1 16
quit
int g0/0/2
ip add 12.2.2.1 16
quit
int g0/0/3
ip add 12.3.3.1 16
quit
int e0/0/0
ip add 192.168.1.254 24
quit
int e0/0/1
ip add 192.168.2.254 24
quit
ospf router-id 1.1.1.1
area 0
network 12.1.1.0 0.0.255.255
network 1.1.1.1 0.0.0.0
network 12.2.2.0 0.0.255.255
network 12.3.3.0 0.0.255.255
quit
Quit

r2:
sys
sysname r2
undo info enable
int g0/0/1
ip add 12.1.1.2 16
quit
int g0/0/2
ip add 12.2.2.2 16
quit
int g0/0/3
ip add 12.3.3.2 16
quit
int g0/0/0
ip add 23.1.1.2 16
quit
ospf router-id 2.2.2.2
area 0
network 12.1.1.0 0.0.255.255
network 23.1.1.0 0.0.255.255
network 2.2.2.2 0.0.0.0
network 12.2.2.0 0.0.255.255
network 12.3.3.0 0.0.255.255
quit
quit
ip route-static 192.168.1.0 24 12.1.1.1 配置静态主路由（默认优先级为60）
ip route-static 192.168.1.0 24 12.2.2.1 配置静态主路由（默认优先级为60）
ip route-static 192.168.1.0 24 12.3.3.1 pre 100 tag 100333 配置静态备份路由（优先级为100）
ip route-static 192.168.2.0 24 12.1.1.1
ip route-static 192.168.2.0 24 12.2.2.1
ip route-static 192.168.2.0 24 12.3.3.1 pre 100 tag 200333

r3:
sys
sysname r3
undo info enable
int g0/0/1
ip add 23.1.1.3 16
quit
ospf router-id 3.3.3.3
area 0
network 23.1.1.0 0.0.255.255
network 3.3.3.3 0.0.0.0
quit
ip route-static 192.168.1.0 24 23.1.1.2
ip route-static 192.168.2.0 24 23.1.1.2

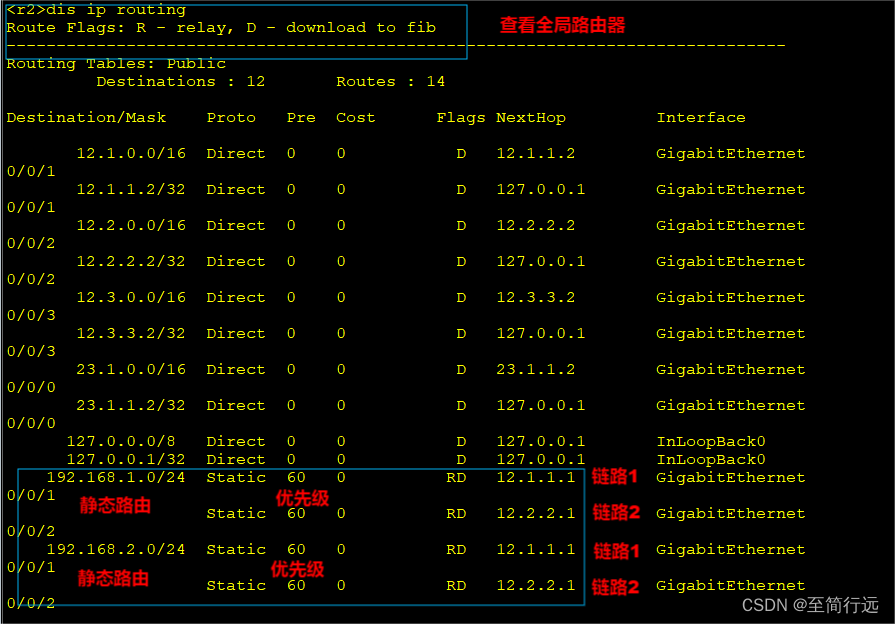

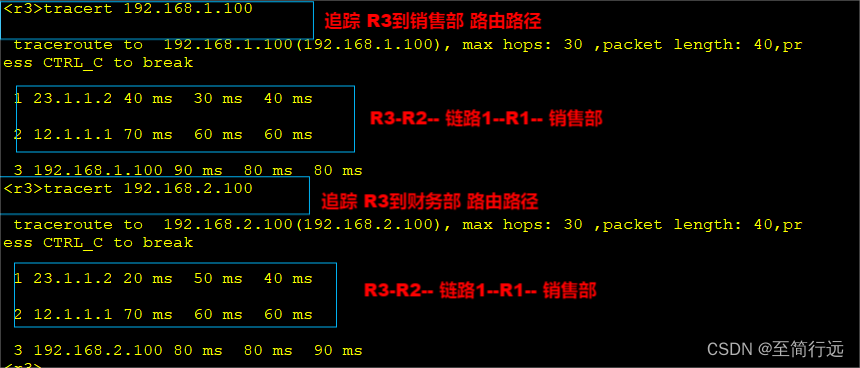

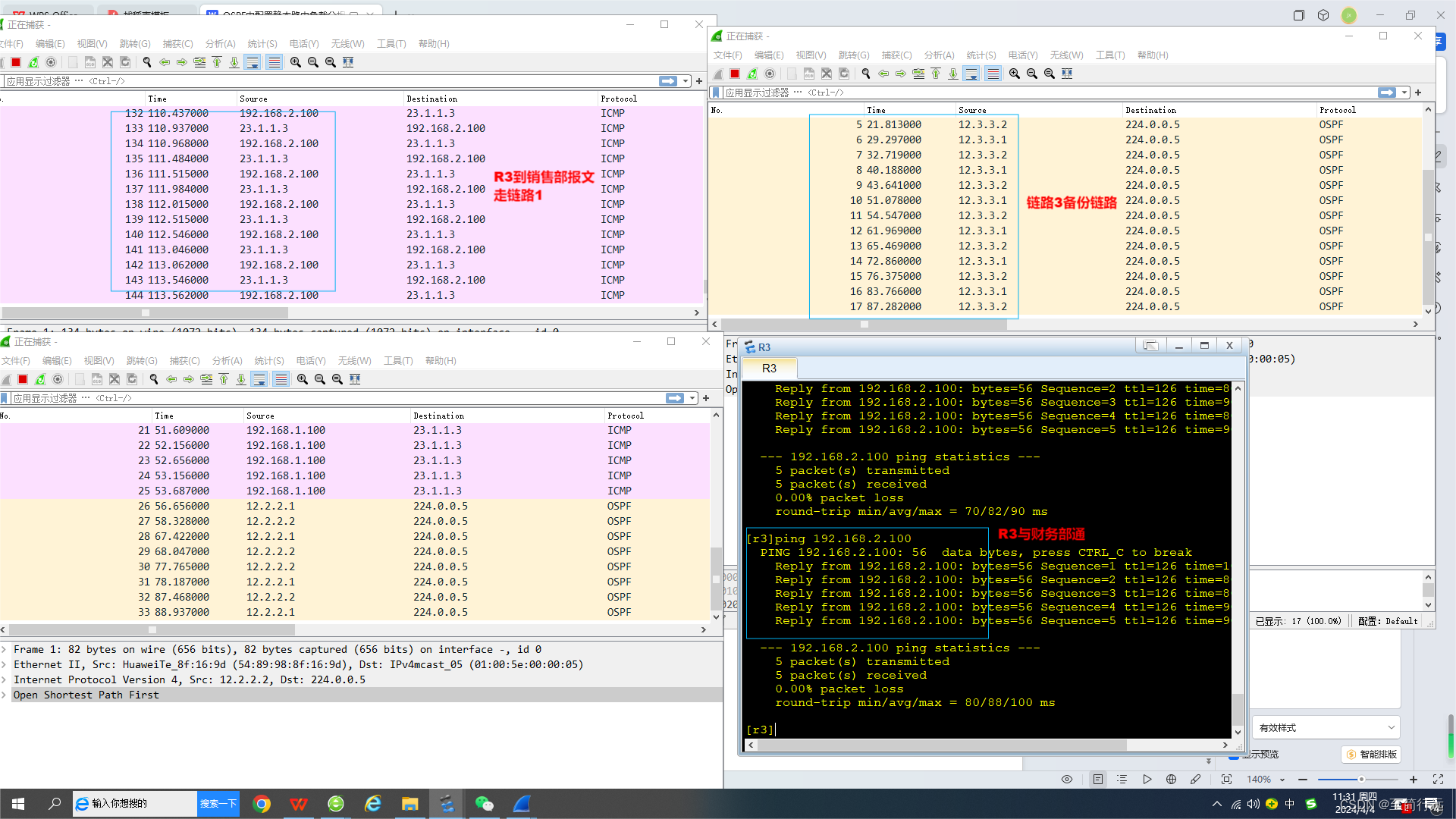

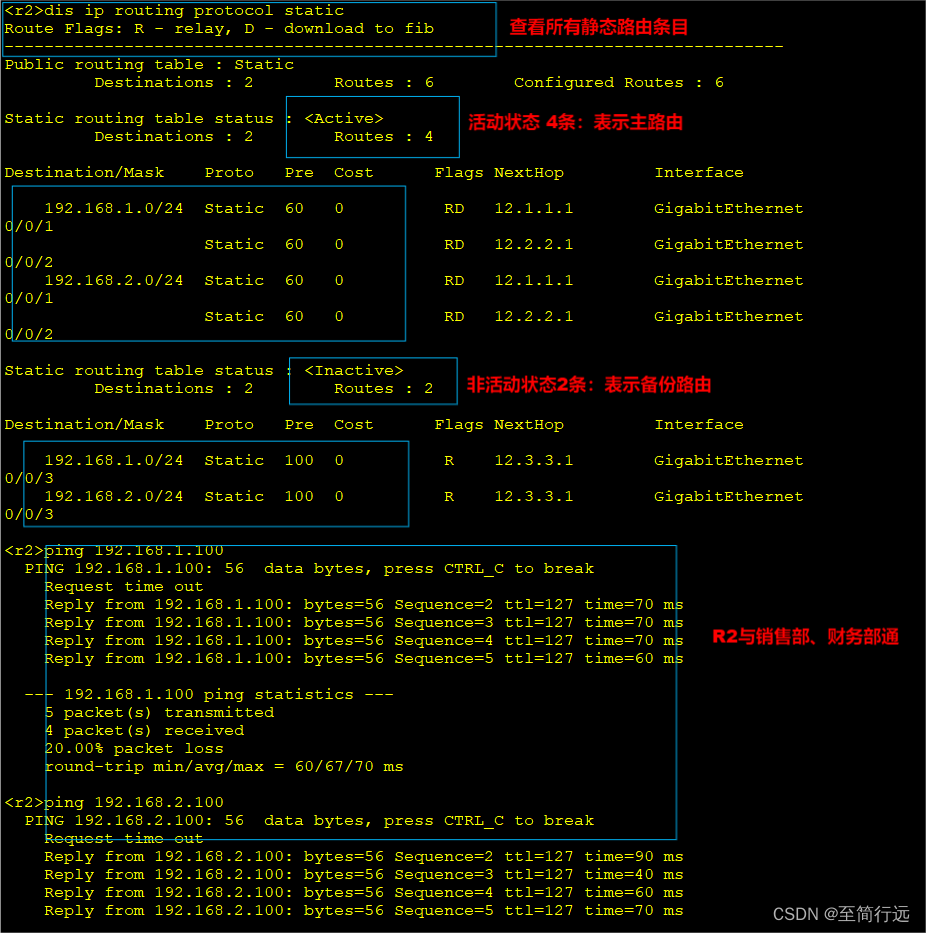

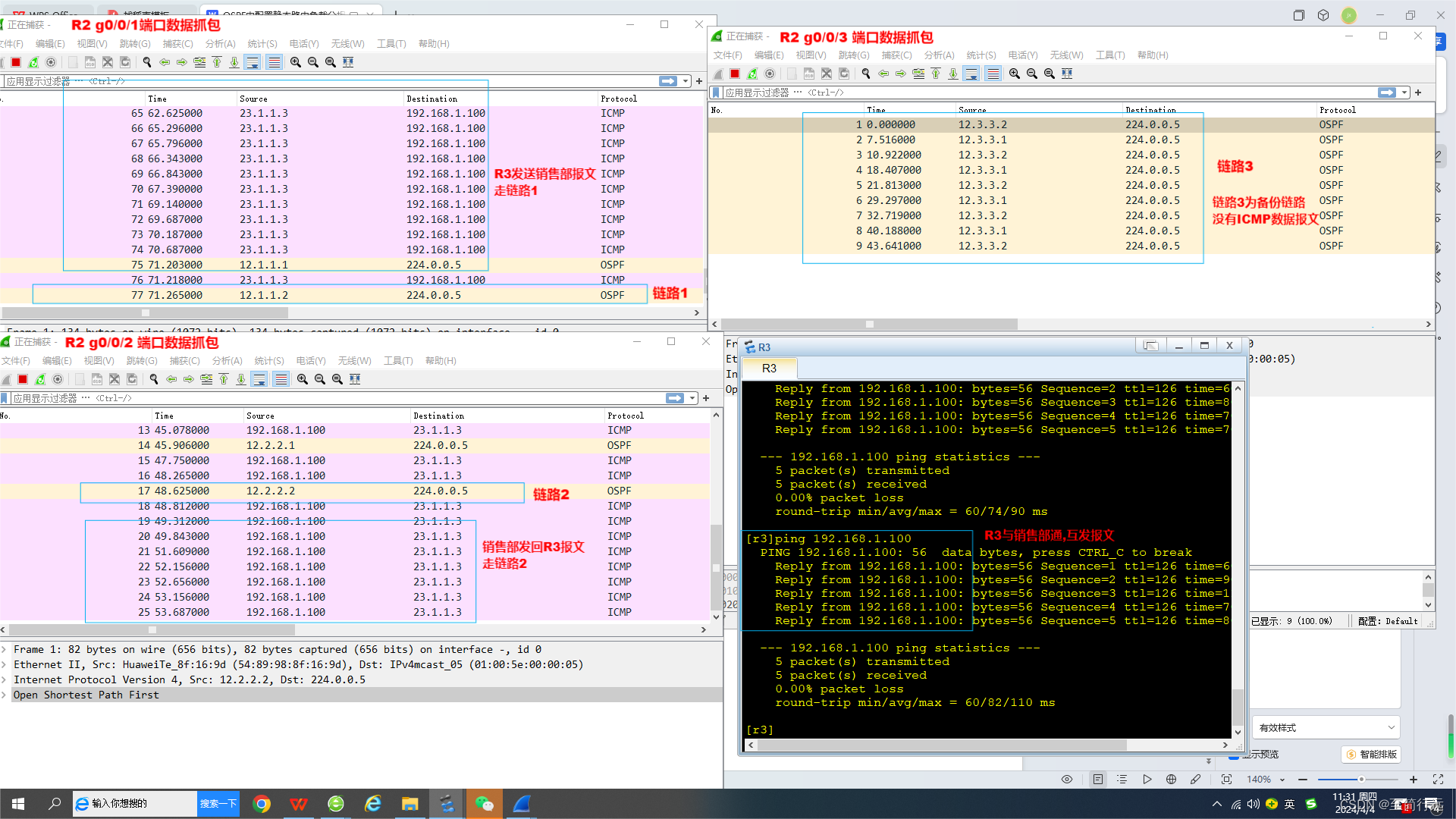

配置r1 -r3完成，在r2上查看全局路由表和静态路由表，测试与销售部和财务部连通性，并在R2上对3条链路进行抓包分析

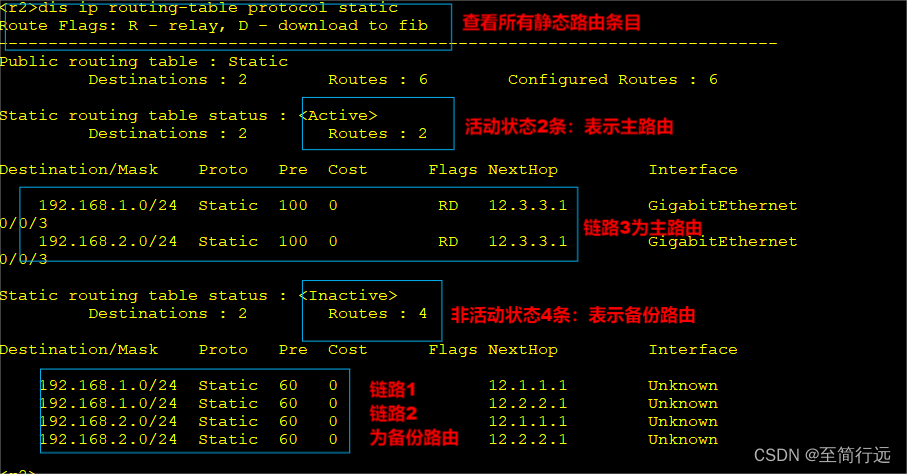

在R2上关闭G0/0/1 和G0/0/2 端口，并查看静态路由路由表


发现链路3变为主路由，链路1、链路2已关闭。

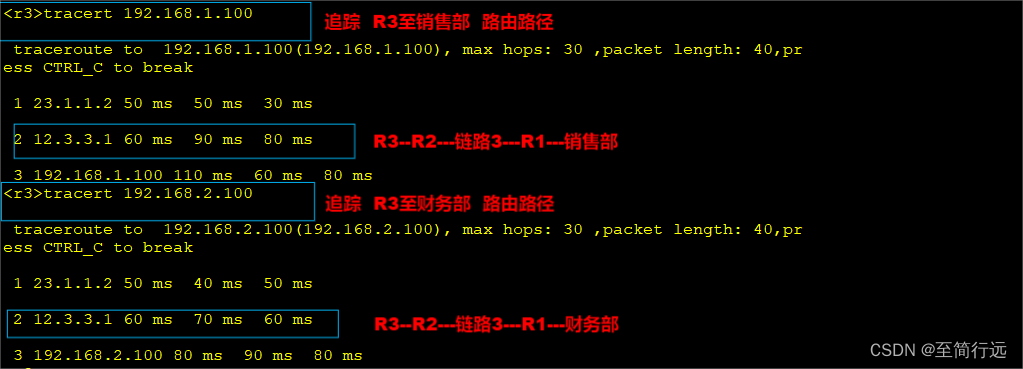

在R3上查看到销售部和财务部路由路径

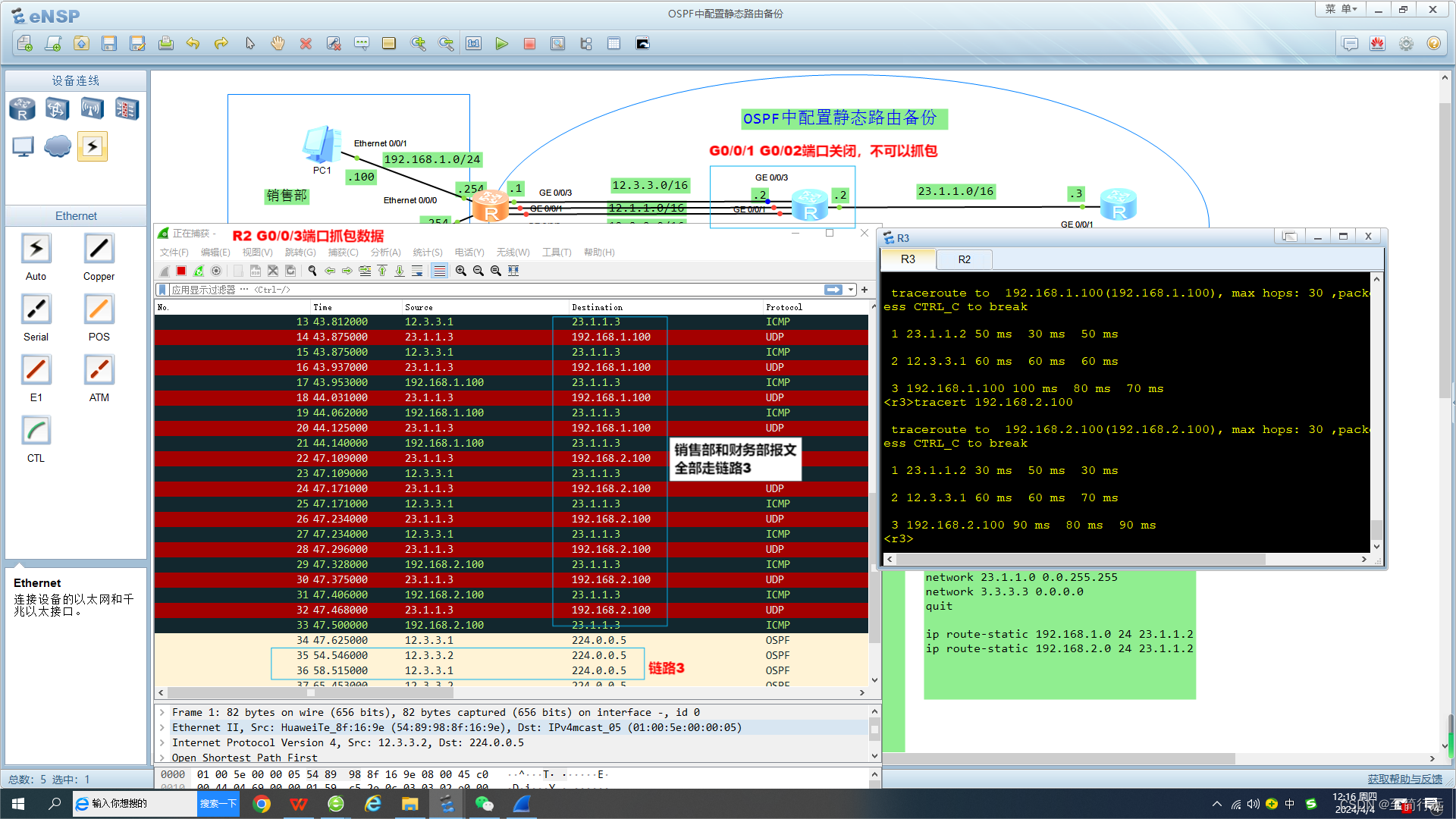

在R2上抓取3条链路G0/0/1 G0/0/2 G0/0/3端口数据报文，并分析


发现R3至销售部、财务部数据全部走链路3。

实验完成。
