DBC文件编写概述 及 CANoe 使用DBC分析信号

一、DBC文件编写

     首先使用CANoe软件前，要先设置Data base文件（简称DBC），DBC是将原始报文进行解析的转换工具。DBC编辑步骤如下：
1.CANoe菜单栏找到CANdb++Editor，并双击进入；

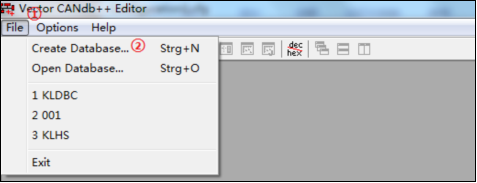

2.单击菜单File，单击Create Database；

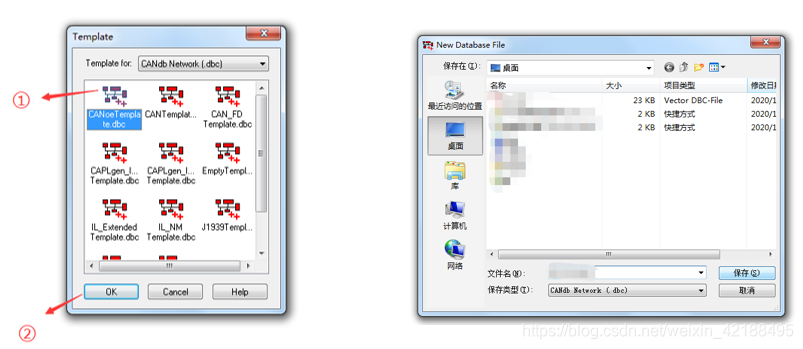

3.单击选择第一个模板，然后点击OK，命名DBC文件名后进入DBC编辑界面；

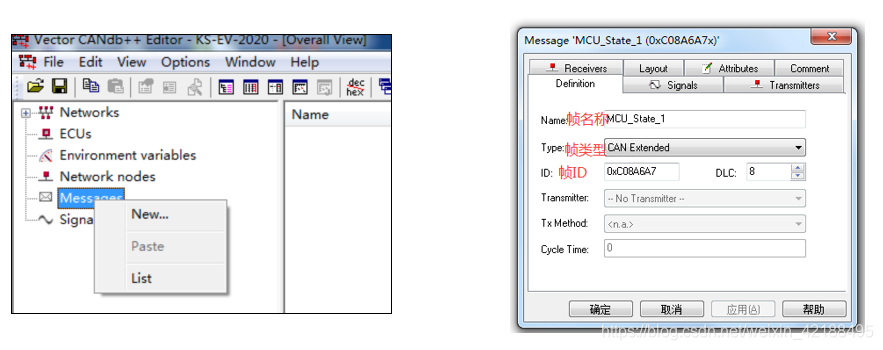

4.右键单击Message，选择New，在Message的Definition界面中根据整车通讯协议定义对Message进行编辑；

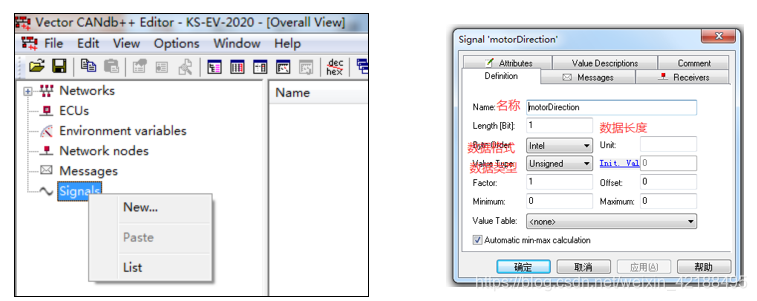

5.右键单击Signal，选择New，在Signal的Definition界面中根据整车通讯协议定义对Signal进行编辑；

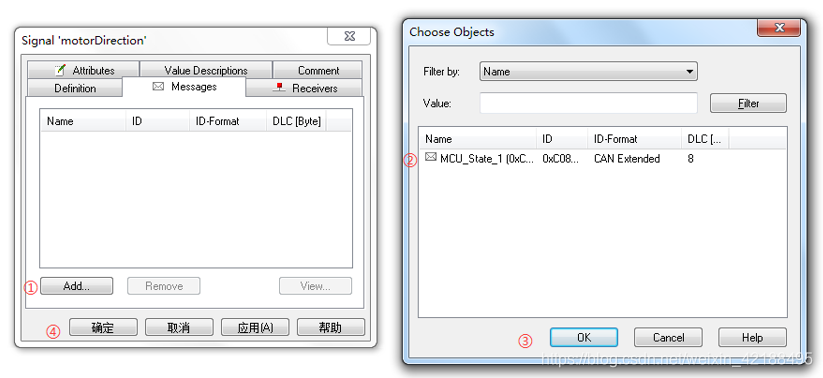

6.Signal定义编辑完成之后，单击Message，选择Add，选择对应的Message并单击OK，将Signal关联至对应ID的Message

7.当通讯协议中如有类似“电机旋转方向”的报文，则需要编辑报文的Valuetable，编辑Valuetable按以下步骤进行；

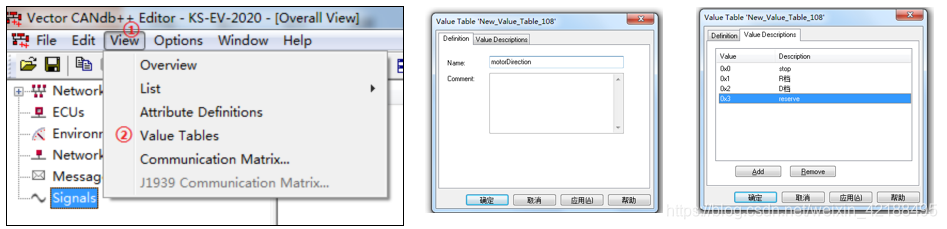

①单击菜单栏View，选择Value tables后，单击空白处右键，选择New，根据通讯协议创建Value table；

②Value table创建完成后，保存，打开已创建的Signal，在其Definition界面中选择关联的Value table；

③通讯协议中类似电机转速的报文，则根据协议规定的系数和偏移量进行设置，无需设置Value table；

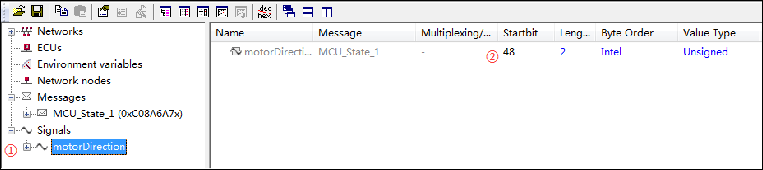

④信号创建完成后，检查信号的起始位置是否与通讯协议规定的一致；

以上是ＤＢＣ文件编写的简要概述。ＤＢＣ文件的编写有一篇博客写的特别好，感兴趣的同学可以去学习学习：
关于DBC文件的创建（DBC文件系列其一）

二、CANoe 加载DBC分析信号

２.１当DBC文件编辑完成后，将DBC文件加载至CANoe软件中，操作步骤如下：

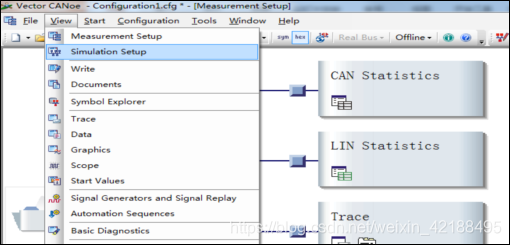

①选择View菜单，点击Simulation Setup；

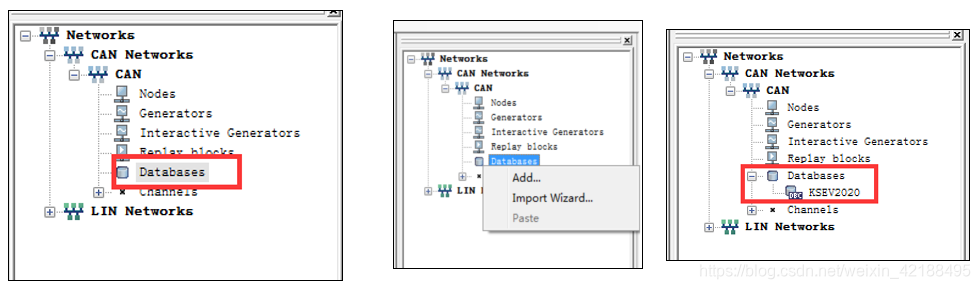

②进入界面后，右键单击Databases，并点击Add，添加DBC文件即可。

２.２当CANoe软件设置完成后，按以下步骤使用CANoe分析报文信号：

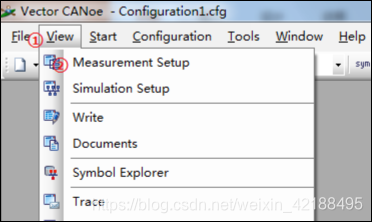

①选择View菜单，点击Measurement Setup；

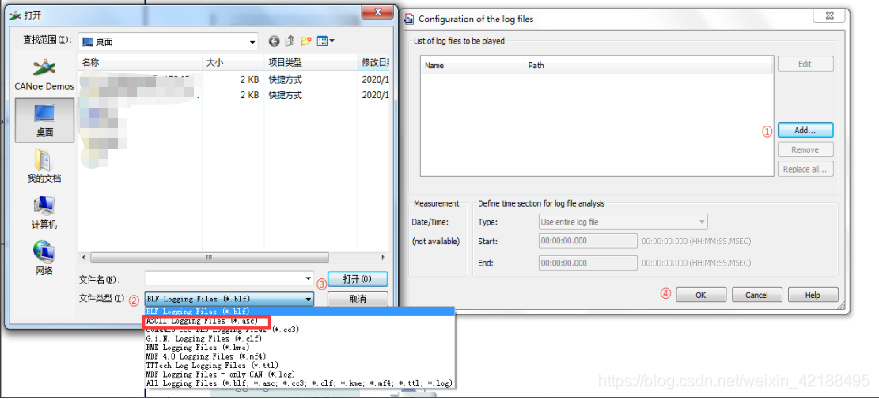

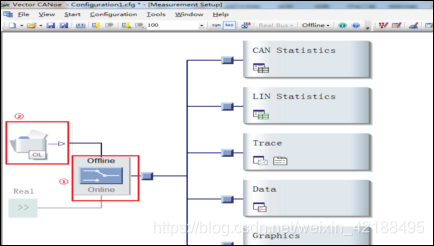

②双击OFF/ONLINE，双击OL（ｏｆｆｌｉｎｅ）添加采集的原始报文；

③按照图示顺序添加采集到的原始报文；

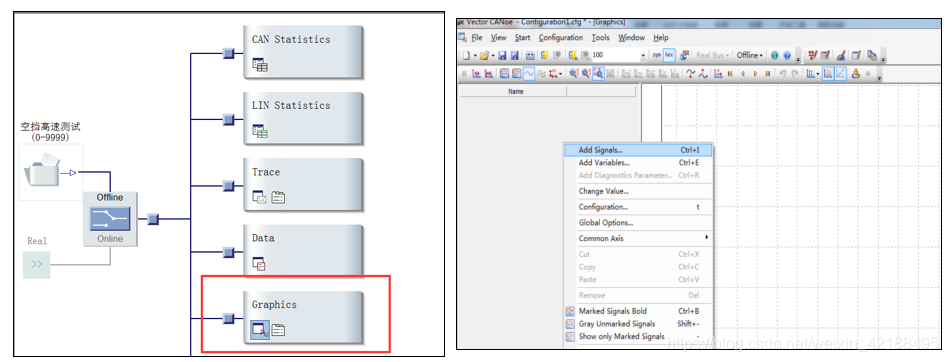

④按照图示,单击Graphics（图表），进入数据分析界面，空白处单击右键，选择Add Signal，选择分析所需要的信号后点确定即可；

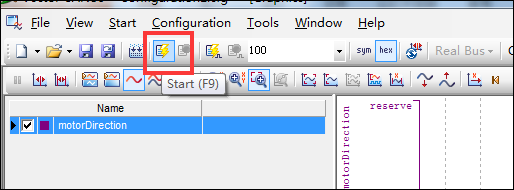

⑤单击start图标，开始运行数据；

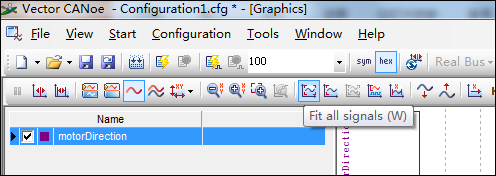

⑥数据运行完成后，可选择Fit all signals，对X、Y轴进行屏幕自适应

三、总结

     DBC文件相当于一个公式，会按CAN矩阵的解析方法，自动解析报文的信号。以前只有CANoe可以用DBC文件图标解析，现在周立功在CAN卡这方面也很厉害，不仅出了很多CAN相关的硬件，也配套了很多好用的软件，而且还开源，支持二次开发。配套软件如CANtest、CANpro，还有最近新出的一款软件ZCANPro。刚用到ZCANPro就觉得这是一款神器，集合了各种功能，如CAN负载率、DBC数据发送、CAN数据回放、图标化信号，总之是一款神器，有使用周立功CAN卡的同学一定要去上手下ZCANPRO这款软件。

     有上传了一个CAN协议、按这CAN协议做的DBC文件和实车CAN报文，当然也有独立的DBC文件编写软件和ZCANPRO，感兴趣的同学可以去下载看看：
