附着式升降脚手架(简称“爬架”)和型钢悬挑脚手架(简称“挑架”)是目前高层建筑应用的两种外架体系，优缺点看表格。

介绍一下智能爬架如何安装、提升与拆除

一、针对性防护措施

1、脚手架底部封闭

走道板、防护翻板采用防滑花纹钢板，具有高强度、绝燃、耐冲击经久耐用，底部均焊有方管加固，尤其适用于超高楼层大型建筑的外墙施工防护。内挑加宽走道板组合简单、强度高，有利于内侧间隙的减小，便于安全施工。

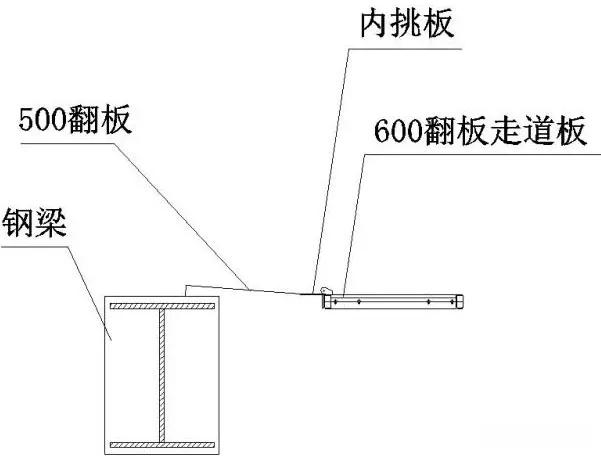

走道板与钢梁之间采用500翻板密封

走道板与钢柱之间采用350翻板密封

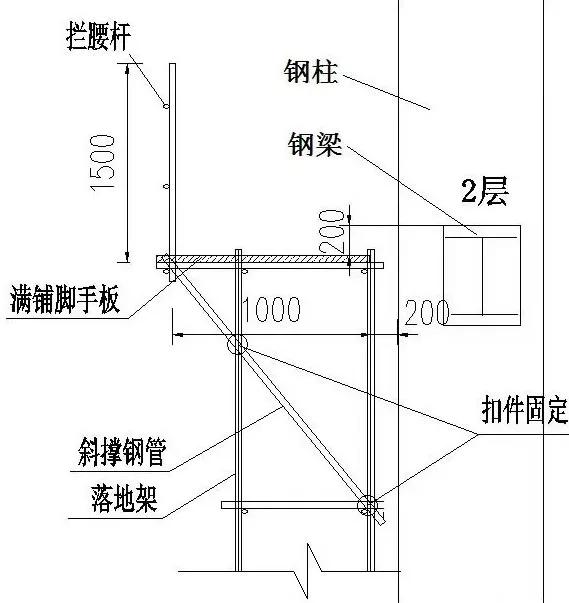

斜撑与钢梁相交处处理措施

钢梁上每隔数层有斜撑，斜撑外围竖直面与钢柱平齐，斜撑与钢梁相交，因此密封翻板需进行分段处理，斜撑与钢梁相交处翻板盖到斜撑处即可。

由于斜撑与钢梁相交处不是每层都有，因此爬架设置3步翻板，至少保证有一步翻板与钢梁完全密封。

2、立面封闭

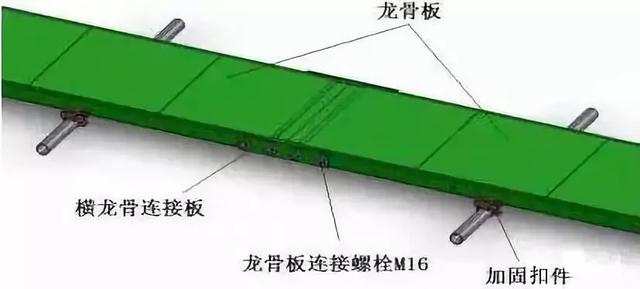

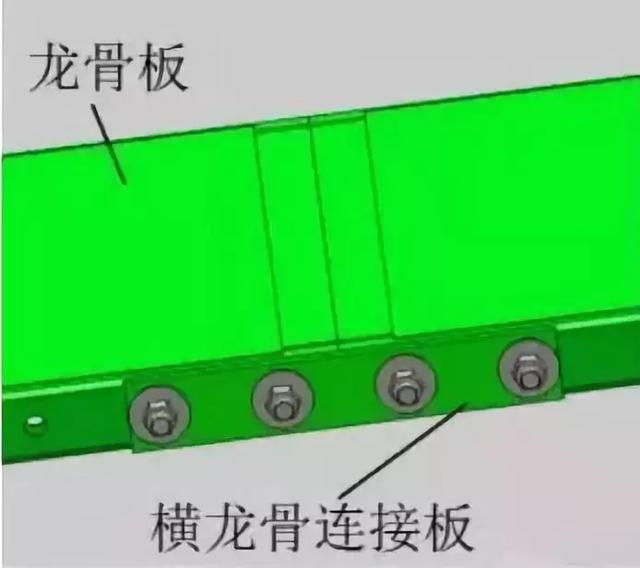

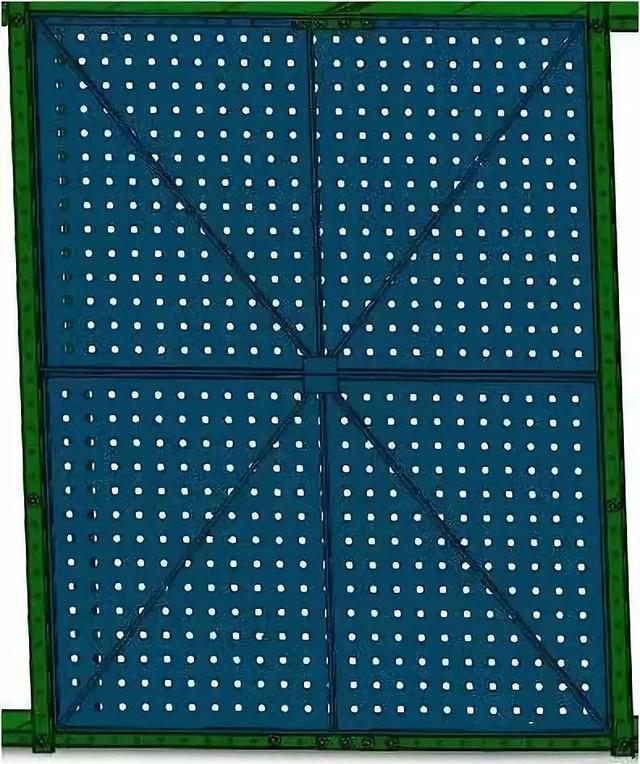

防护安全网采用冲孔网经龙骨焊接框架组合，具有耐腐蚀、绝燃、抗冲击特点。

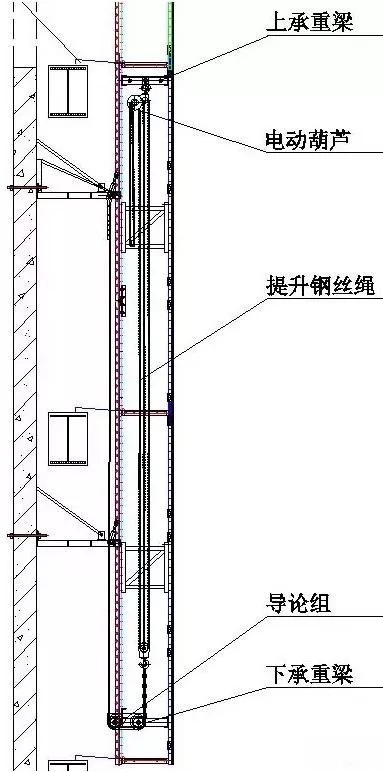

爬架侧立面图

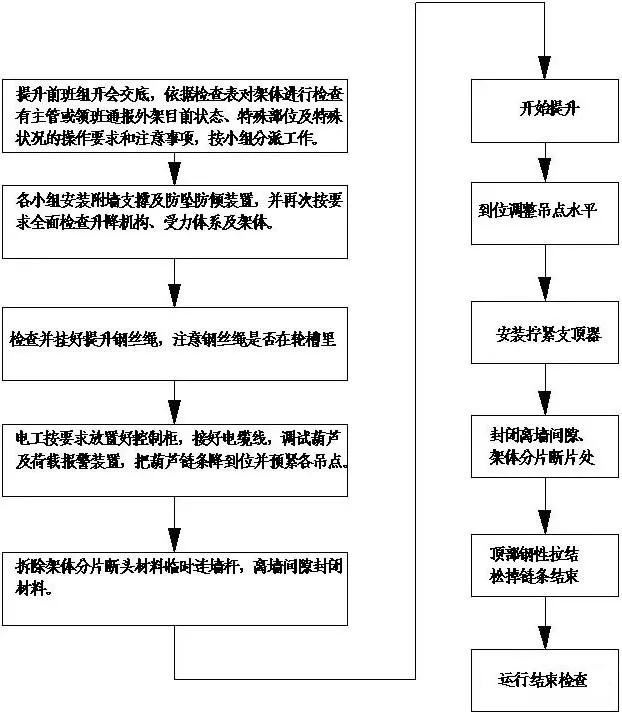

二、爬升流程

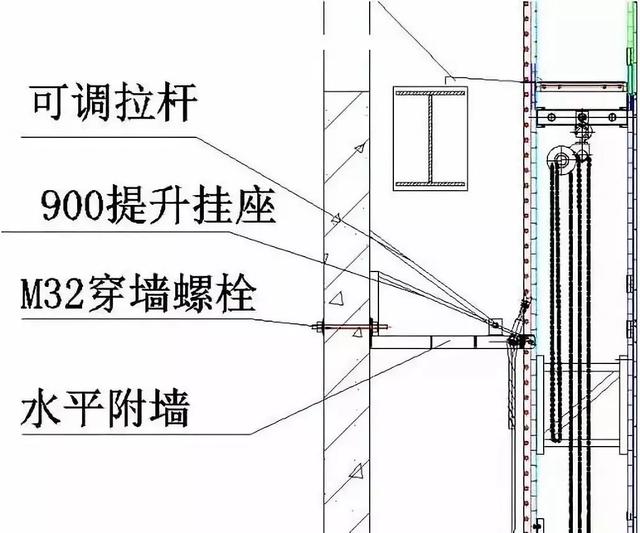

爬架在作业工况时设置两道两道附墙，爬架提升前，需等浇注结构拆模后，装上第三道附墙方可爬升。爬升完成后把底部附墙拆掉。

三、防火型全防护智能爬架平台工程产品主要工艺参数

序号

分 项

单 位

主要指标

本项目实际指标

1

架体宽度

m

0.6

0.6

2

架体高度

m

≤5层楼高

15

3

支承跨度

m

直线≤7.0

直线≤6.0

折线≤5.4

折线≤5.4

4

架体步高

m

1.8～4.5

2.1~4.5

5

架体端口悬挑长度

m

≤2.0

≤2.0

6

架体自重

t

平均每点位：2.0-2.8

2.0-2.4

7

操作层距墙距离
