7. 【可编程中断控制器8259A】(下)：ICW、OCW、内部寄存器的寻址方法、使用举例

8259的控制字分为两类：
（1）初始化控制字： ICW1、ICW2、 ICW3、ICW4
（2）操作命令字： OCW1、OCW2、 OCW3

8259的编程也分为两类：
（1）初始化编程：
            是对8259A在进入工作前写入初始化命令字，是微机上电时由BIOS完成的，并且在系统整个工作过程中保持不变。
（2）操作命令编程：
            是在应用程序中进行的，动态地控制8259的工作方式，可在初始化后任何时间写入。

8259有两个I/O端口地址：
                        A0=0 偶地址端口
                        A0=1 奇地址端口
对8259初始化命令字、操作命令字的写入及对8259工作状态的读出都是通过这两个端口地址实现的。
由于8259只有两个端口地址，而控制字多达7个，因此要通过写入顺序和特征位来区分它们。

---

初始化命令字（ICW）

写初始化命令字时必须按顺序填写，并且要求ICW1写入偶地址端口，而其它的初始化命令字写奇地址端口。

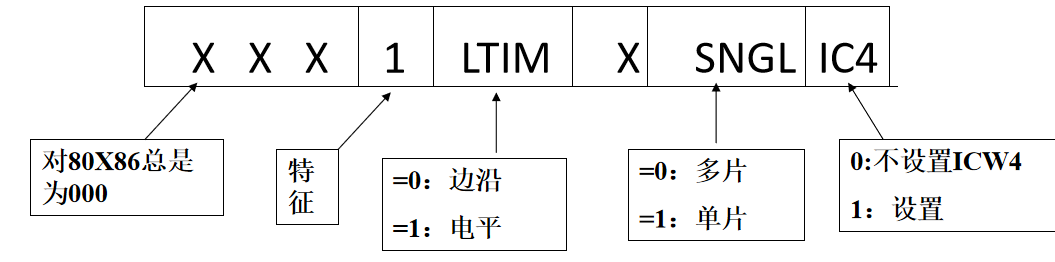

1、ICW1：芯片控制初始化命令字，写入偶地址端口。

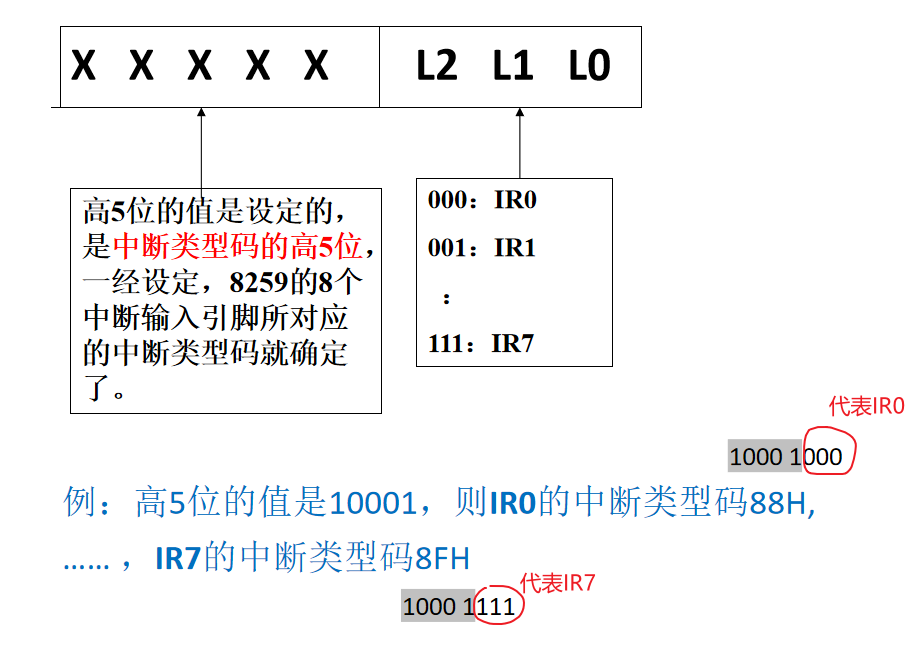

2、ICW2：中断类型码初始化命令字，写入奇地址端口

3、ICW3：主从片初始化命令字，写入奇地址端口【主片与从片的ICW3不同，初始化时要分开写】

只有系统中包含多片8259时，ICW3才有意义。
当ICW1的SNGL＝1时，表示系统中只有一片8259，则ICW3不设。
只有当ICW1的SNGL＝0时，表示系统中有多片8259，才设ICW3。

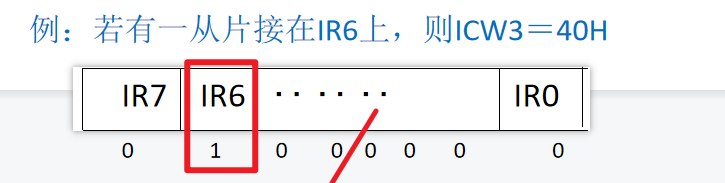

若8259为主片，ICW3用于指示哪个中断输入引脚上有从片相连。
哪一位为1，表明哪一位上有从片相连，
哪一位为0，表明哪一位上无从片相连。

若8259为从片，ICW3用于指示从片的INT引脚是接在主片的哪一个中断输入引脚上。

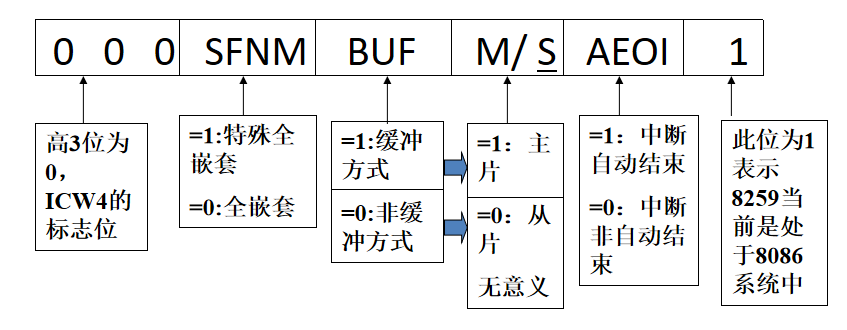

4、ICW4：工作方式命令字，写入奇地址端口

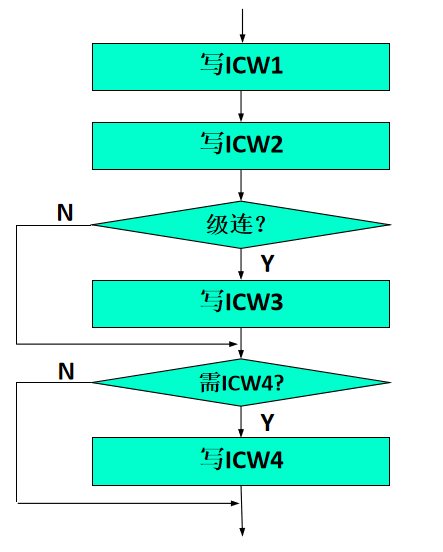

ICW1~ICW4初始化流程【次序不可颠倒】

初始化ICW应注意的问题

①初始化前应关中断，初始化后再开中断。
②系统中每片8259都要初始化。
③初始化必须按顺序，不能颠倒。
④确保每个初始化命令字写入正确的端口。
⑤级联时，主从片的ICW3要分开写。
⑥初始化后，若要改变某个ICW，则必须重新进行初始化编程，不能只单独写入一个ICW。

---

操作命令字（OCW）

8259的操作命令字有3个，是在应用程序中设置的，设置时次序上没有严格要求，但端口地址上有严格要求。
OCW1写入奇地址口，OCW2、OCW3写入偶地址口

1、OCW1：中断屏蔽命令字，写入奇地址端口

中断屏蔽命令字中的每一位与中断请求的各位一 一对应，要想屏蔽哪位上的中断请求，将OCW1中的哪位置1。
实际上就是写IMR，给IMR各位赋值。
读奇地址端口的内容，得到的是IMR的值。

例、若要禁止IR2及IR4引脚上的中断请求，如何设置8259的命令字，如何将这一命令撤消。（端口地址为60H，61H）

IN  AL，61H  ;奇地址
OR  AL，0001 0100B
OUT  61H，AL

IN  AL, 61H  ;奇地址
AND  AL，1110 1011B
OUT  61H，AL

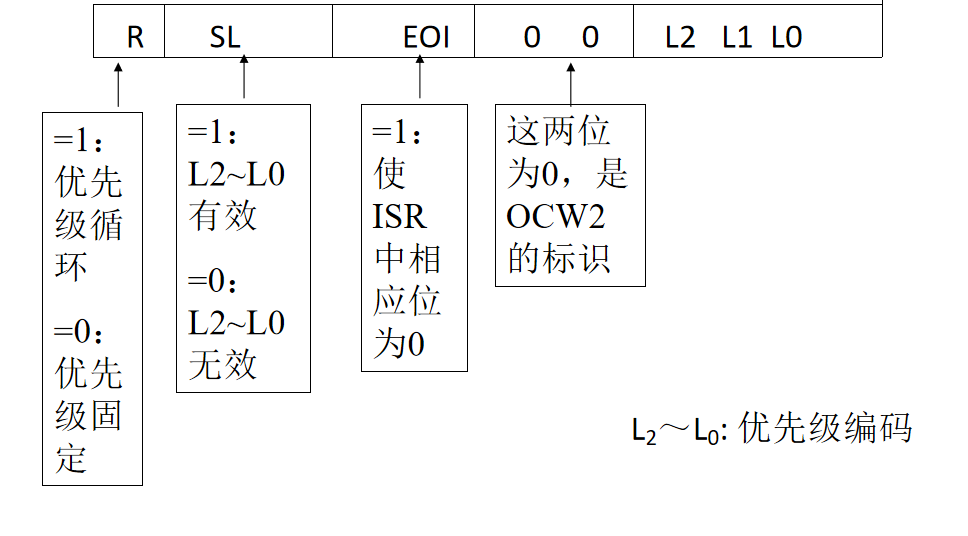

2、OCW2：用于设置优先级循环方式和中断结束方式的操作命令字，写入偶地址端口

L2~L0有两层含义：
①当OCW2发特殊中断结束命令时，L2~L0指出了要清除的中断的优先级。
②当OCW2发特殊优先级循环命令时，L2~L0指出了最低的优先级。

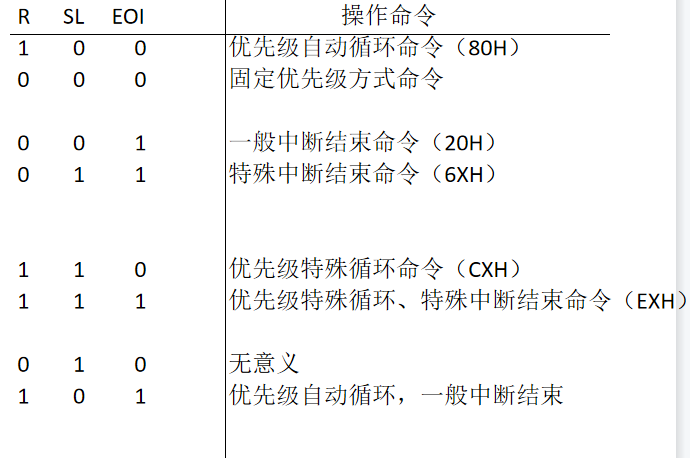

R、SL、EOI配合决定了8259的优先级循环方式和中断结束方式。
R：设置优先级循环方式的，和SL配合决定优先级自动循环还是特殊循环。
EOI：设置中断结束方式的，和SL配合决定中断结束方式是一般中断结束还是特殊中断结束。

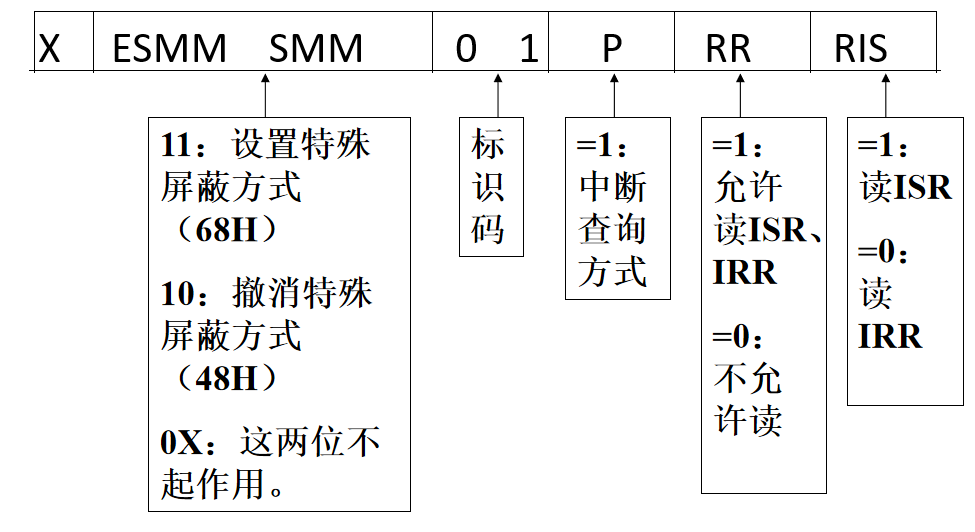

3、OCW3：写入偶地址端口

例子：

初始化OCW应注意的问题

操作命令字有3个，它们可在编程过程中反复设置，每设置一次，8259就按所设置的方式操作，操作完成后，所做的设置就不起作用了，再要进行一种操作时，要重新设置。
操作命令字的设置没有一定的顺序，但OCW1要写入奇地址口，OCW2和OCW3要写入偶地址口。

---

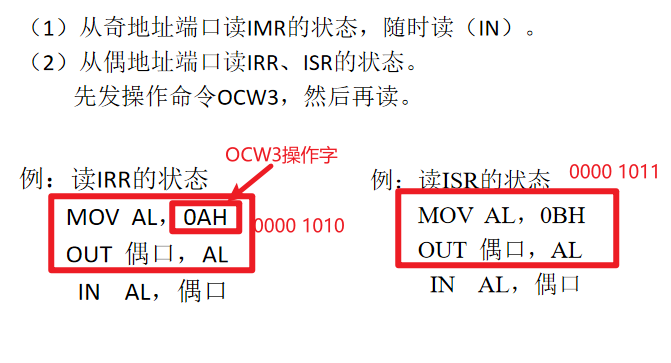

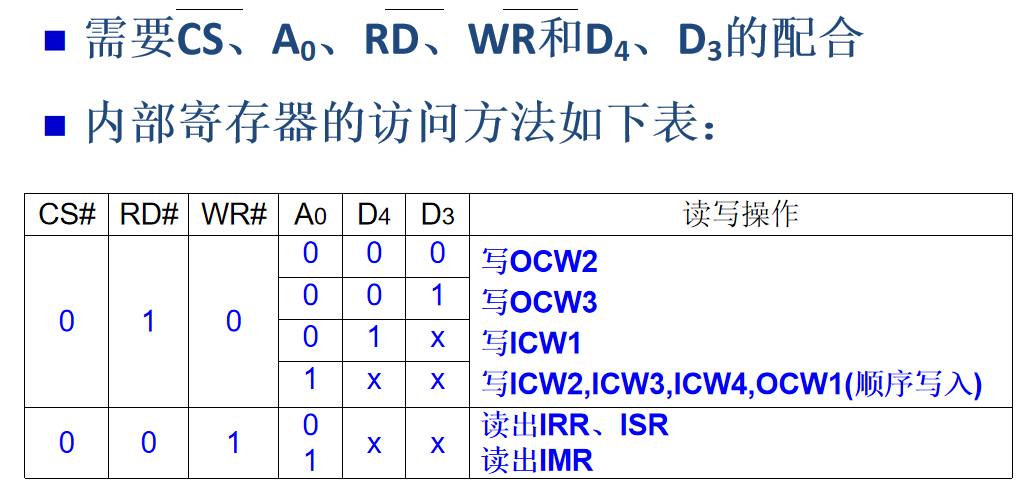

8259A内部寄存器的寻址方法

---

----------------------------------------------------------------

8259A编程举例

例子1：单片8259A

按以下要求初始化8259A：

• 接口地址为20H和21H；
• 中断为上升沿触发；单片8259A；不写ICW4；
• 与IR0-IR3对应的中断向量码为08H-0BH；
• IR4-IR7不使用。

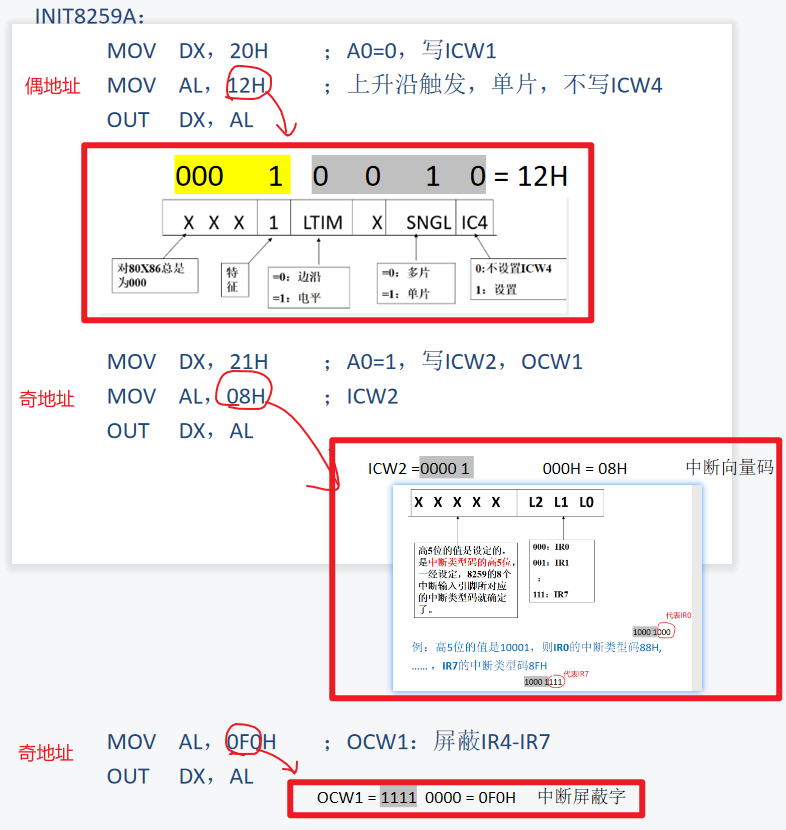

初始化程序如下：

---

例子2：两片8259A

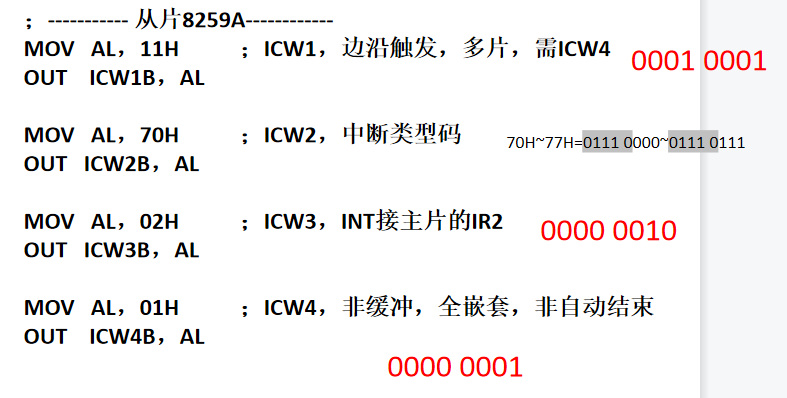

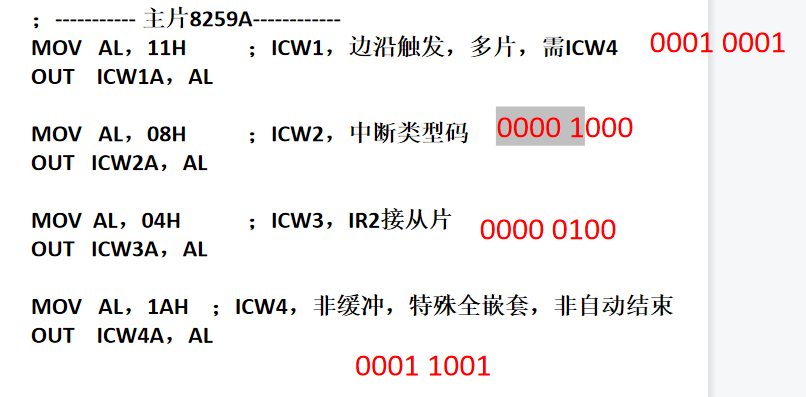

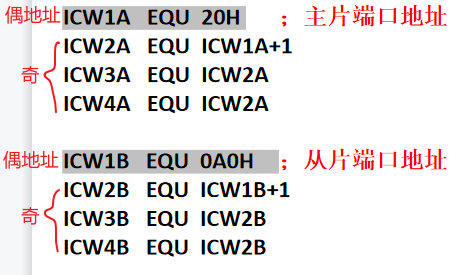

写出主8259A和从8259A的初始化程序段

• 2片8259级联，从片的INT接主片的IR2。
• 端口地址：主片20H、21H，从片A0H、A1H。
• 主片和从片均采用边沿触发。
• 主片采用特殊全嵌套方式，从片是一般全嵌套方式。
• 采用非缓冲方式，主片接+5V,从片接地。
• 主片的中断类型号为08H~ 0FH，从片的中断类型号为70H~77H。

---

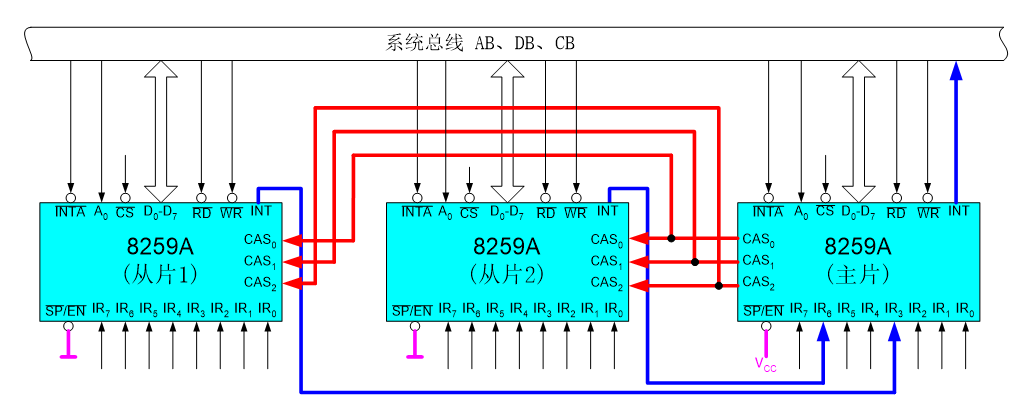

两片8259A电路连接方法（补充）
