前言

本篇文章将就8259芯片展开介绍，8259A的内部结构和引脚，8259A的中断工作过程，8259A的工作方式，8259A的编程以及外部中断服务程序。

---

一、介绍

Intel 8259A是可编程中断控制器
可用于管理Intel 8080/8085、8086/8088、80286/80386的可屏蔽中断

• 8259A的主要功能
  具有8级优先权控制，通过级联可扩展至64级
  每一级均可通过编程实现屏蔽或开放
  能向CPU提供相应的中断类型号
  可通过编程选择不同的工作方式

---

二、8259A的内部结构和引脚

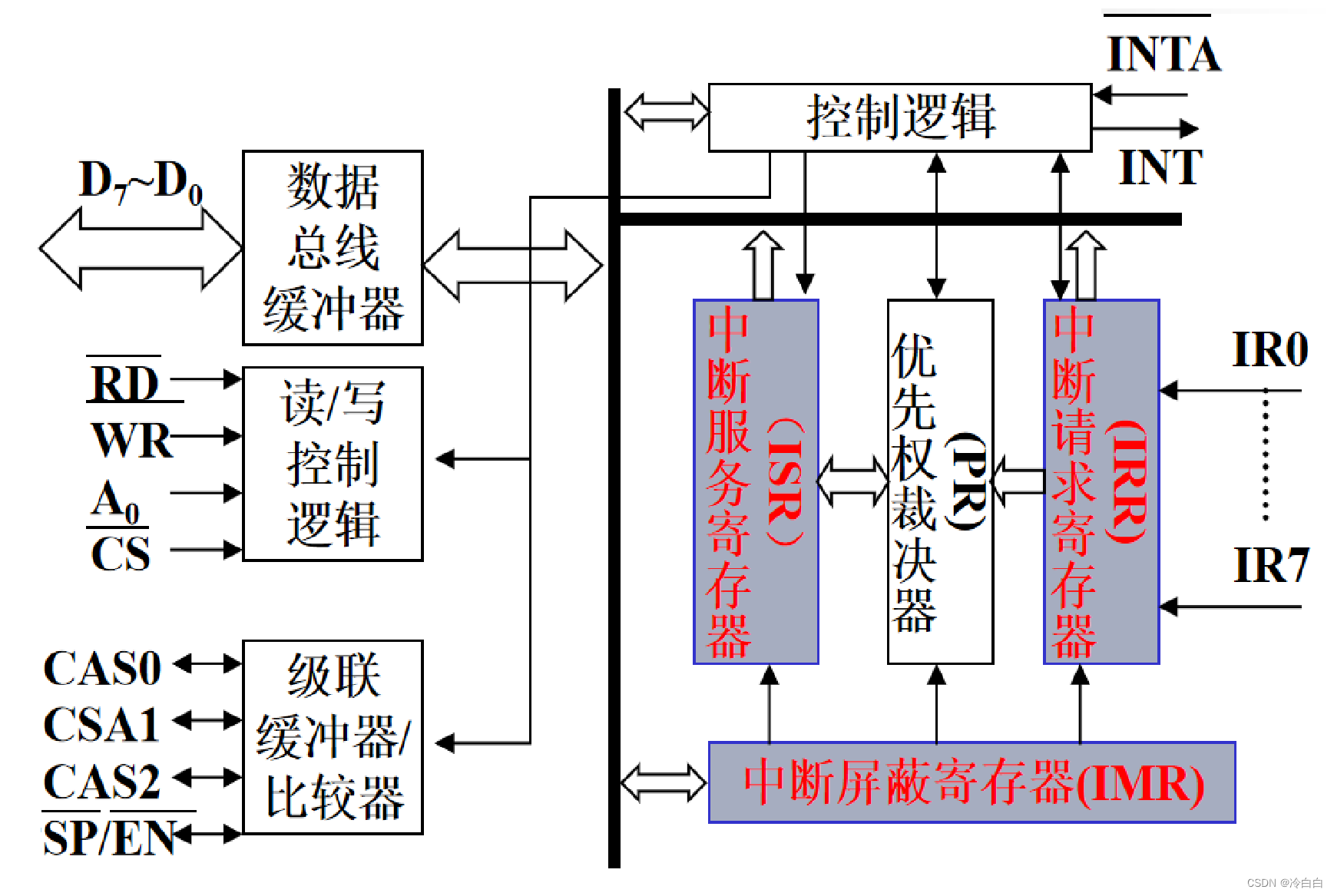

• 1. 中断控制
  中断请求寄存器IRR
  保存8条外设中断请求信号IR0～IR7的请求状态
  Di=1：IRi引脚有中断请求
  Di=0：IRi引脚无中断请求
  中断服务寄存器ISR
  保存正在被8259A服务着的中断状态
  Di=1：IRi中断正在服务中
  Di=0：IRi中断没有被服务
  中断屏蔽寄存器IMR
  保存对中断请求信号IRi的屏蔽状态
  Di=1：IRi中断被屏蔽（禁止）
  Di=0：IRi中断被开放（允许）
• 2. 读写控制

• 3. 中断级连

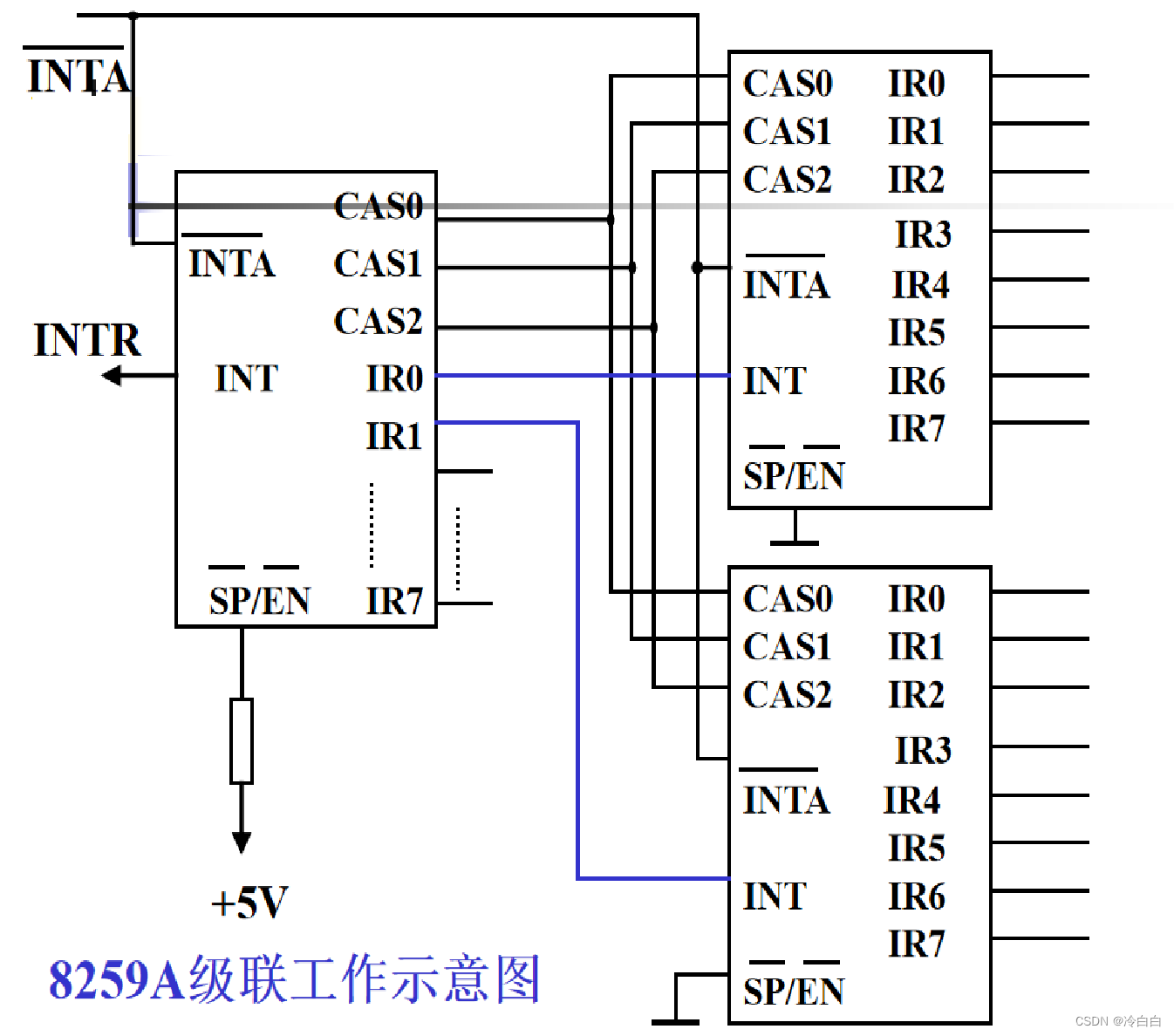

  一个系统中，8259A可以级连，有一个主8259A，若干个（最多8个）从8259A
  级连时，主8259A的三条级连线CAS0～CAS2作为输出线，连至每个从8259A的CAS0～CAS2
  每个从8259A的中断请求信号INT，连至主8259A的一个中断请求输入端IRi
  主8259A的INT线连至CPU的中断请求输入端INTR
  CPU的中断响应输出端INTA连至主8259A和从8259A的INTA*端*
  SP*/EN在非缓冲方式下，规定该8259A是**主片（SP＝1）还是从片（SP*＝0）**


---

三、8259A的中断工作过程

• 中断响应周期
  第一个响应周期
  ——数据线浮空。通知发中断请求的设备，CPU准备响应中断，应该准备好中断类型号。
  第二个响应周期
  ——被响应的外设将一个字节的中断类型号送数据线，CPU读取类型号。

---

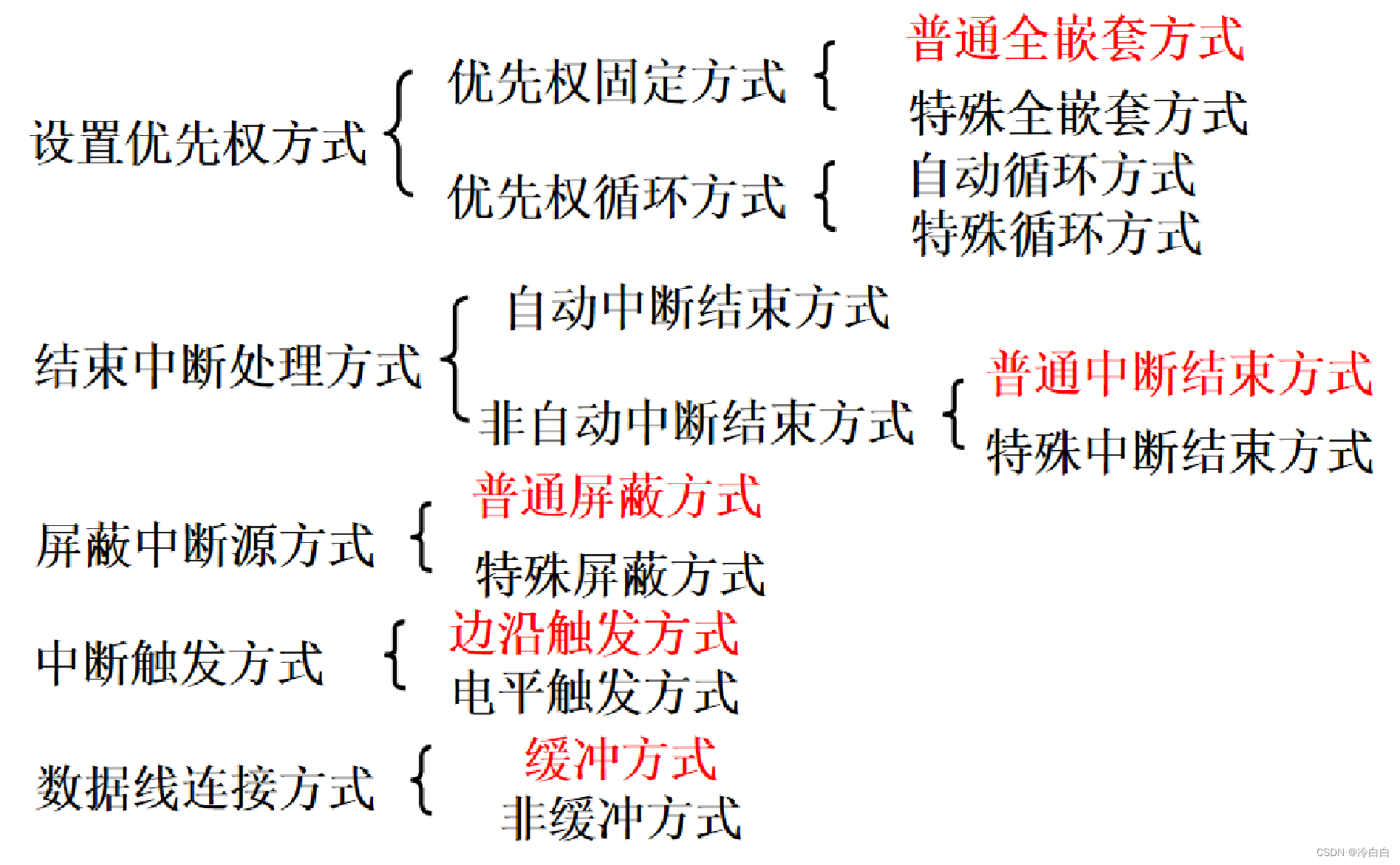

四、8259A的工作方式

• 1. 设置优先权方式
  普通全嵌套方式
  8259A的中断优先权顺序固定不变，从高到低依次为IR0、IR1、IR2、……IR7
  中断请求后，8259A对当前请求中断中优先权最高的中断IRi予以响应，将其向量号送上数据总线，对应ISR的Di位置位，直到中断结束（ISR的Di位复位）
  在ISR的Di位置位期间，禁止再发生同级和低级优先权的中断&#
