基于Arduino的点阵显示模块开发

一.简介

基于Arduino驱动点阵模块，并循环显示心形

二.1088BS共阳点阵原理

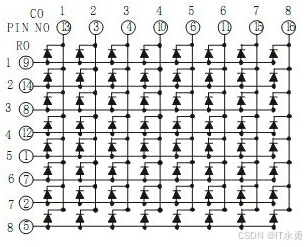

1）1088BS共阳点阵模块原理图：

点阵模块中通过行、列各8个引脚控制64个LED的亮灭。
RO代表行：第9、14、8、12、1、7、2、5号管脚分别控制第1、2、3、4、5、6、7、8行；
CO代表列：第13、3、4、10、6、11、15、16号管脚分别控制第1、2、3、4、5、6、7、8列；

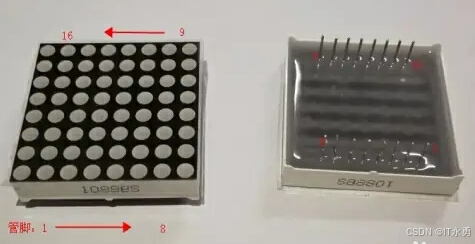

2）1088BS共阳点阵模块实物图

模块实物图中，下方代表1-8号管脚，上方代表9-16号管脚。

3）原理：

从上图点阵模块原理图中，以点亮第一列LED为例，当管脚13为低电平时，选中第一列LED,此时9、14、8、12、1、7、2、5号行管脚为高调平时，第一列点阵模块被点亮。其它列点亮模式相同。

三.源码

//列控制
#define L1 6
#define L2 11
#define L3 10
#define L4 3
#define L5 A3
#define L6 4
#define L7 8
#define L8 9

//行控制
#define H1 2
#define H2 7
#define H3 A5
#define H4 5
#define H5 13
#define H6 A4
#define H7 12
#define H8 A2
//大“心型”的数据
unsigned char table1[8][8] =
{
  0,0,0,0,0,0,0,0,
  0,1,1,0,0,1,1,0,
  1,1,1,1,1,1,1,1,
  1,1,1,1,1,1,1,1,
  1,1,1,1,1,1,1,1,
  0,1,1,1,1,1,1,0,
  0,0,1,1,1,1,0,0,
  0,0,0,1,1,0,0,0,
};
//小“心型”的数据
unsigned char table2[8][8] =
{
  0,0,0,0,0,0,0,0,
  0,0,0,0,0,0,0,0,
  0,0,1,0,0,1,0,0,
  0,1,1,1,1,1,1,0,
  0,1,1,1,1,1,1,0,
  0,0,1,1,1,1,0,0,
  0,0,0,1,1,0,0,0,
  0,0,0,0,0,0,0,0,
};

void setup() {
  // put your setup code here, to run once:
  //初始化引脚的模式
  pinMode(L1,OUTPUT);
  pinMode(L2,OUTPUT);
  pinMode(L3,OUTPUT);
  pinMode(L4,OUTPUT);
  pinMode(L5,OUTPUT);
  pinMode(L6,OUTPUT);
  pinMode(L7,OUTPUT);
  pinMode(L8,OUTPUT);

  pinMode(H1,OUTPUT);
  pinMode(H2,OUTPUT);
  pinMode(H3,OUTPUT);
  pinMode(H4,OUTPUT);
  pinMode(H5,OUTPUT);
  pinMode(H6,OUTPUT);
  pinMode(H7,OUTPUT);
  pinMode(H8,OUTPUT);
}

void loop() {
  //put your main code here, to run repeatedly:

  for(int i = 0 ; i < 100 ; i++)
  {
    Display(table1);//显示大”心形“
  }
  //循环显示50次
  for(int i = 0 ; i < 50 ; i++)
  {
    Display(table2);//显示小“心形”
  }
}

//显示函数
void Display(unsigned char dat[8][8])
{
  digitalWrite(L1,LOW);	//选通第一列
  digitalWrite(H1,dat[0][0]);
  digitalWrite(H2,dat[1][0]);
  digitalWrite(H3,dat[2][0]);
  digitalWrite(H4,dat[3][0]);
  digitalWrite(H5,dat[4][0]);
  digitalWrite(H6,dat[5][0]);
  digitalWrite(H7,dat[6][0]);
  digitalWrite(H8,dat[7][0]);
  delay(1);	//延时一小段时间，等待LED被点亮
  Clear();	//清空显示去除余晖

  digitalWrite(L2,LOW);//选通第二列
  digitalWrite(H1,dat[0][1]);
  digitalWrite(H2,dat[1][1]);
  digitalWrite(H3,dat[2][1]);
  digitalWrite(H4,dat[3][1]);
  digitalWrite(H5,dat[4][1]);
  digitalWrite(H6,dat[5][1]);
  digitalWrite(H7,dat[6][1]);
  digitalWrite(H8,dat[7][1]);
  delay(1);
  Clear();

  digitalWrite(L3,LOW);	//选通第三列
  digitalWrite(H1,dat[0][2]);
  digitalWrite(H2,dat[1][2]);
  digitalWrite(H3,dat[2][2]);
  digitalWrite(H4,dat[3][2]);
  digitalWrite(H5,dat[4][2]);
  digitalWrite(H6,dat[5][2]);
  digitalWrite(H7,dat[6][2]);
  digitalWrite(H8,dat[7][2]);
  delay(1);
  Clear();

  digitalWrite(L4,LOW);	//选通第四列
  digitalWrite(H1,dat[0][3]);
  digitalWrite(H2,dat[1][3]);
  digitalWrite(H3,dat[2][3]);
  digitalWrite(H4,dat[3][3]);
  digitalWrite(H5,dat[4][3]);
  digitalWrite(H6,dat[5][3]);
  digitalWrite(H7,dat[6][3]);
  digitalWrite(H8,dat[7][3]);
  delay(1);
  Clear();

  digitalWrite(L5,LOW);	//选通第五列
  digitalWrite(H1,dat[0][4]);
  digitalWrite(H2,dat[1][4]);
  digitalWrite(H3,dat[2][4]);
  digitalWrite(H4,dat[3][4]);
  digitalWrite(H5,dat[4][4]);
  digitalWrite(H6,dat[5][4]);
  digitalWrite(H7,dat[6][4]);
  digitalWrite(H8,dat[7][4]);
  delay(1);
  Clear();

  digitalWrite(L6,LOW);	//选通第六列
  digitalWrite(H1,dat[0][5]);
  digitalWrite(H2,dat[1][5]);
  digitalWrite(H3,dat[2][5]);
  digitalWrite(H4,dat[3][5]);
  digitalWrite(H5,dat[4][5]);
  digitalWrite(H6,dat[5][5]);
  digitalWrite(H7,dat[6][5]);
  digitalWrite(H8,dat[7][5]);
  delay(1);
  Clear();

  digitalWrite(L7,LOW);//选通第七列
  digitalWrite(H1,dat[0][6]);
  digitalWrite(H2,dat[1][6]);
  digitalWrite(H3,dat[2][6]);
  digitalWrite(H4,dat[3][6]);
  digitalWrite(H5,dat[4][6]);
  digitalWrite(H6,dat[5][6]);
  digitalWrite(H7,dat[6][6]);
  digitalWrite(H8,dat[7][6]);
  delay(1);
  Clear();

  digitalWrite(L8,LOW);	//选通第八列
  digitalWrite(H1,dat[0][7]);
  digitalWrite(H2,dat[1][7]);
  digitalWrite(H3,dat[2][7]);
  digitalWrite(H4,dat[3][7]);
  digitalWrite(H5,dat[4][7]);
  digitalWrite(H6,dat[5][7]);
  digitalWrite(H7,dat[6][7]);
  digitalWrite(H8,dat[7][7]);
  delay(1);
  Clear();
}

//清空显示
void Clear()
{
  digitalWrite(H1,LOW);
  digitalWrite(H2,LOW);
  digitalWrite(H3,LOW);
  digitalWrite(H4,LOW);
  digitalWrite(H5,LOW);
  digitalWrite(H6,LOW);
  digitalWrite(H7,LOW);
  digitalWrite(H8,LOW);

  digitalWrite(L1,HIGH);
  digitalWrite(L2,HIGH);
  digitalWrite(L3,HIGH);
  digitalWrite(L4,HIGH);
  digitalWrite(L5,HIGH);
  digitalWrite(L6,HIGH);
  digitalWrite(L7,HIGH);
  digitalWrite(L8,HIGH);
}

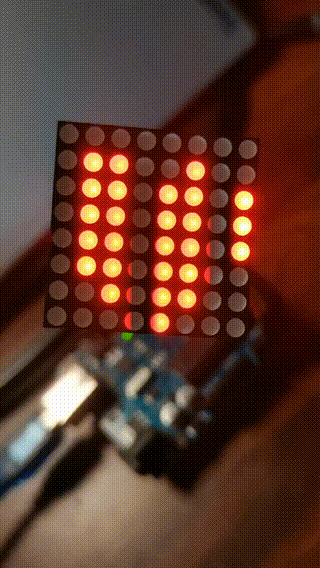

四.运行效果

点阵模块循环显示“大心”和“小心”。
