断电即停电路

断电即锁电路比较有用处，防止设备断电后再上电直接工作损坏电路。

方案1：

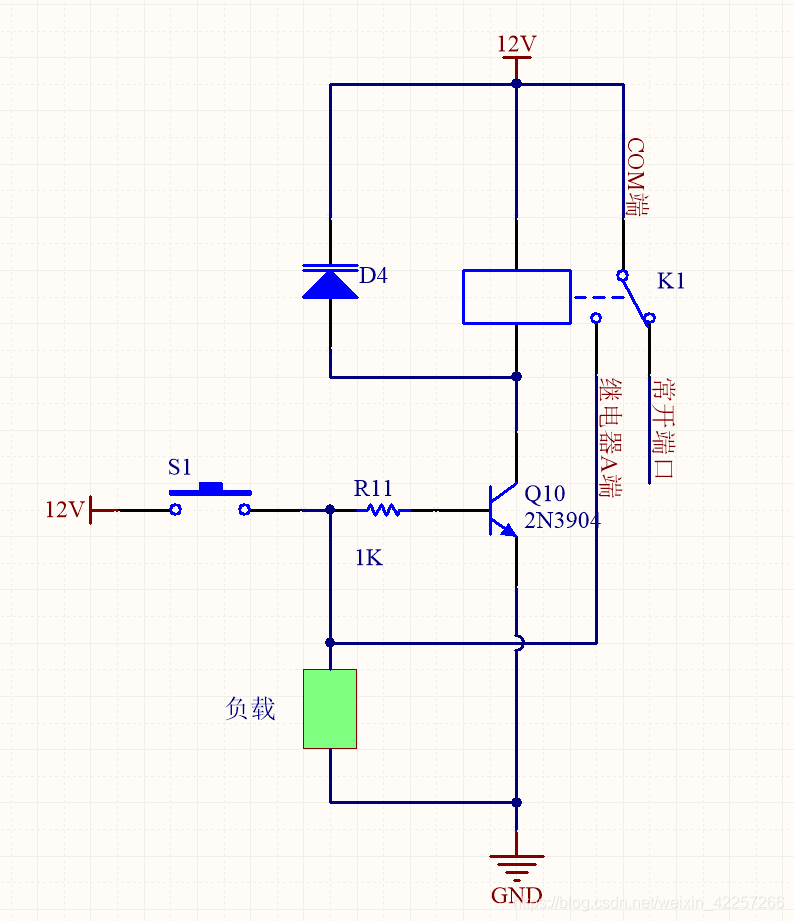

采用继电器和按钮开关进行实现。其原理如下： 上电瞬间，系统不工作，当摁下开关s1后，负载可以正常运行。同时对于继电器而言，继电器由于上电开关K1发生切换，切换到了继电器的A端口。此时再关闭开关S1，则系统仍旧正常工作。如果某个时刻断电了，则继电器的K1切换到常开端口。后续即使来电了，系统仍旧不工作，需要手动打开开关s1才能正常运行。此电路的缺点是每次启动，需要打开开关，并关闭开关一次。但也是一个较好的断电即停电路。

**

1.有人会问，继电器K1为什么要并联一个二极管D1呢？

**
这个二极管一般采用一个快恢复二极管或肖特基二极管，其作用是续流。当继电器断电时，K1继电器内部的线圈会产生一个反向电动势，阻碍电流减小。断电瞬间，K1的电流骤降，势必产生一个巨大的反向电压，此电压可能会损坏电路器件，例如三极管Q10.如果增加一个续流电路，例如并联一个二极管，则断电瞬间，电感的电流通过D1回路进行缓慢释放，则产生的反向电动势较小，不会损害其他电路元件。
**

2.续流电路的二极管K1如何选型？

**
二极管的选型跟继电器原线圈上电后的工作电流有关。例如，一般二极管的额定电流选型>1.5倍的继电器电流即可。二极管的反向耐压选型>1.5倍的电路电压即可。
**

3.续流电路需要串联一个电阻吗？

**
有的电路二极管会串联一个电阻。此电阻的作用是限流，并可以降低二极管的选型，选用正向电流小的二极管型号。其实，在常规电路中，意义不大，因为电路要释放电感的电流，增加一个电阻，起到了减缓，反的作用，且加上一个电阻后，继电器断电后，产生的反向电动势会略大些。另外，因电阻是为了续流用的，则电阻的功率势必大些，增加了成本。
