Arduino STM32用NTC热敏电阻 OLED显示屏制作温度计

1.材料清单

STM32F103C8T6开发板（黑色板）、NTC热敏电阻、12864OLED显示屏（四脚）、microUSB数据线、导线及面包板

2.电路连接

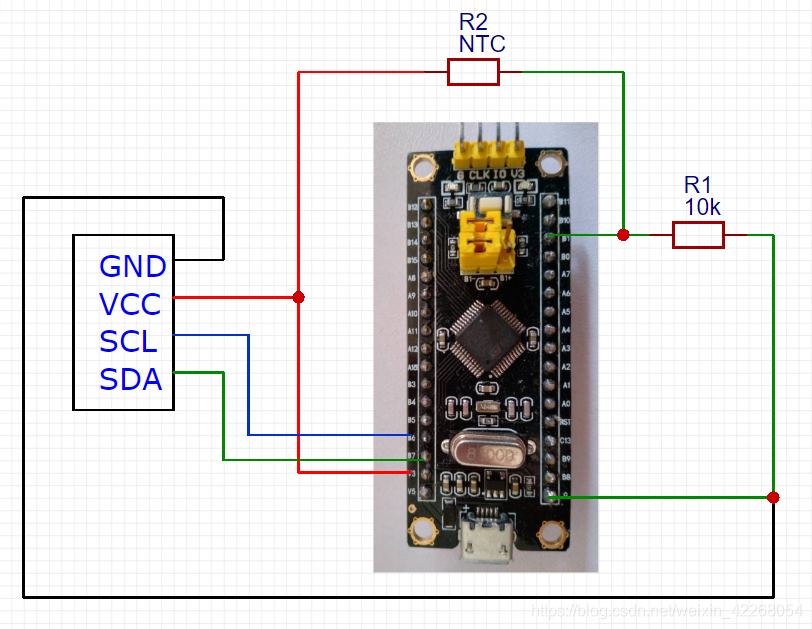

NTC热敏电阻连接电路：GND->10k电阻->PB1->NTC热敏电阻->3.3V
OLED显示屏连接电路：
 * GND->GND
 * VCC->3.3V
 * SCL->PB6
 * SDA->PB7

STM32配置Arduino环境：https://blog.csdn.net/weixin_42101470/article/details/103411081

3.NTC热敏电阻测温

连接好电路后，先来读取热敏电阻的阻值，并发送到串口。

以上是NTC热敏电阻的接口电路，其中输出电压V_out连接PB1，VCC=3.3V。每次热敏电阻检测到温度变化时，输出电压都会随之变化。通常，我们使用分压器，其公式如下：

V_out = VCC ⋅[R_平衡 / (R_NTC + R_平衡)]

但是，我们不希望V_out作为答案，我们想要热敏电阻的阻值R_NTC。对上式整理得：

R_NTC = R_平衡 ⋅ (VCC / V_out - 1)

从上式可以看出我们需要测量电压输出和电源电压，这就是ADC的用武之地。ADC可以将电压表示为一定范围内的数字，所以上式最终结果如下：

R_NTC = R_平衡 ⋅（D_max / D_测量 - 1）

这在数学上是成功的，因为无论我们如何表示电压（以伏特或数字为单位），这些单位抵消了分数中的分子和分母，留下无量纲数。在那之后，乘以一个阻值，以欧姆为单位得出答案。

在STM32F103C8T6中ADC的范围是0~4095，所以D_max=4095，D_测量为PB1引脚读取到的值，R_平衡可通过万用表精准测得，由此我们便可以求得R_NTC的值。那么，R_NTC与温度的关系
