手机LCM模组结构

LCM模组主要由两部分构成， 分别是液晶板和背光系统， 下面依次介绍。液晶板的构成比较复杂， 最下层和最上层分别是是垂直偏光片和水平偏光片， 两个偏光片之间夹着TFT玻璃和彩色滤光片， 其中TFT玻璃处于下层， 彩色滤光片处于最上层， 两者之间又夹着液晶， 而液晶板的最外层还有一层驱动IC与印刷电路板。在通电的状态下， 最外层的电极会驱动液晶根据既定的方式流动，呈现不同的排列规律， 继而达到调节光线的目的， 最后彩色滤光片对透过的光线进行调色， 从而获得整张显示图像。

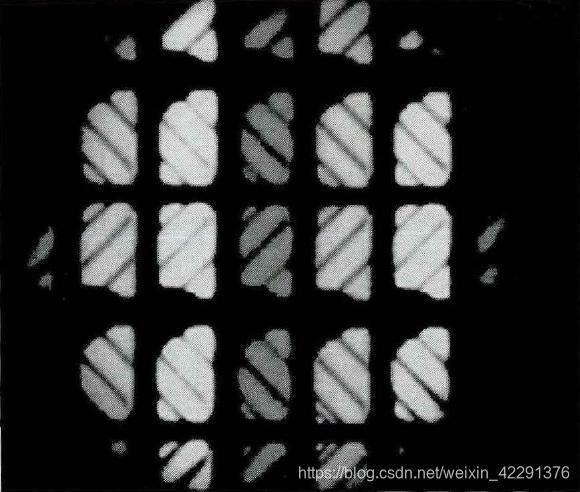

     图1 液晶板微观显示图

但是液晶无法放光， 所以LCM 模组的背光系统负责将液晶照亮，一般采用LED背光或者CCFL冷阴极背光灯管， 这两者都不是面光源， 是点光源或者线光源，发出的光无法保证均匀的照射到液晶板上， 所以背光系统还会装有导光板、扩散板、扩散片等等， 背光光线从扩散板的侧面摄入， 并在板内不断的进行反射折射，在这个过程中， 光线就被分散开来， 均匀的照射在整个板面上，一般还会配有几片扩散片， 用来调节光照均匀性。质量好的液晶显示器不仅仅注重液晶面板的质量， 在背光板上， 也会格外注重其对光线均匀度的控制。
