1. minix文件系统二进制分析1：刚刚格式化后的文件系统

  工作几年来，用过不少文件系统，甚至手把手移植和裁剪过Fatfs文件系统，但是却对文件系统内部的存储方式和玩儿法一直一无所知，于是决定好好把文件系统的运行机制好好研究研究，但是现存文件系统的类型百花齐放，各有千秋，还是决定从minix文件系统入手，这是早期在minix系统上用的一种简单的文件系统，所谓麻雀虽小五脏俱全，正好可以做来了解文件系统之用，从而洞察后来更加复杂的文件系统，万变不离其宗，深入剖析了minix文件系统，理解其他类型的文件系统也就举一反三手到擒来了。

1.1 创建硬盘

  既然要研究文件系统，首先我们得找一个u盘，翻了翻我封印已久的抽屉，竟然找不到一个U盘，幸好虚拟机这项技术的出现方便了像我这样舍不得花钱买U盘的人…
  我们能在Windows系统下的VmWare中安装一个Ubuntu系统，更何况虚拟一个硬盘？本章将在虚拟机里创建一个16M的硬盘作为起点，来一步一步分析minix文件系统。

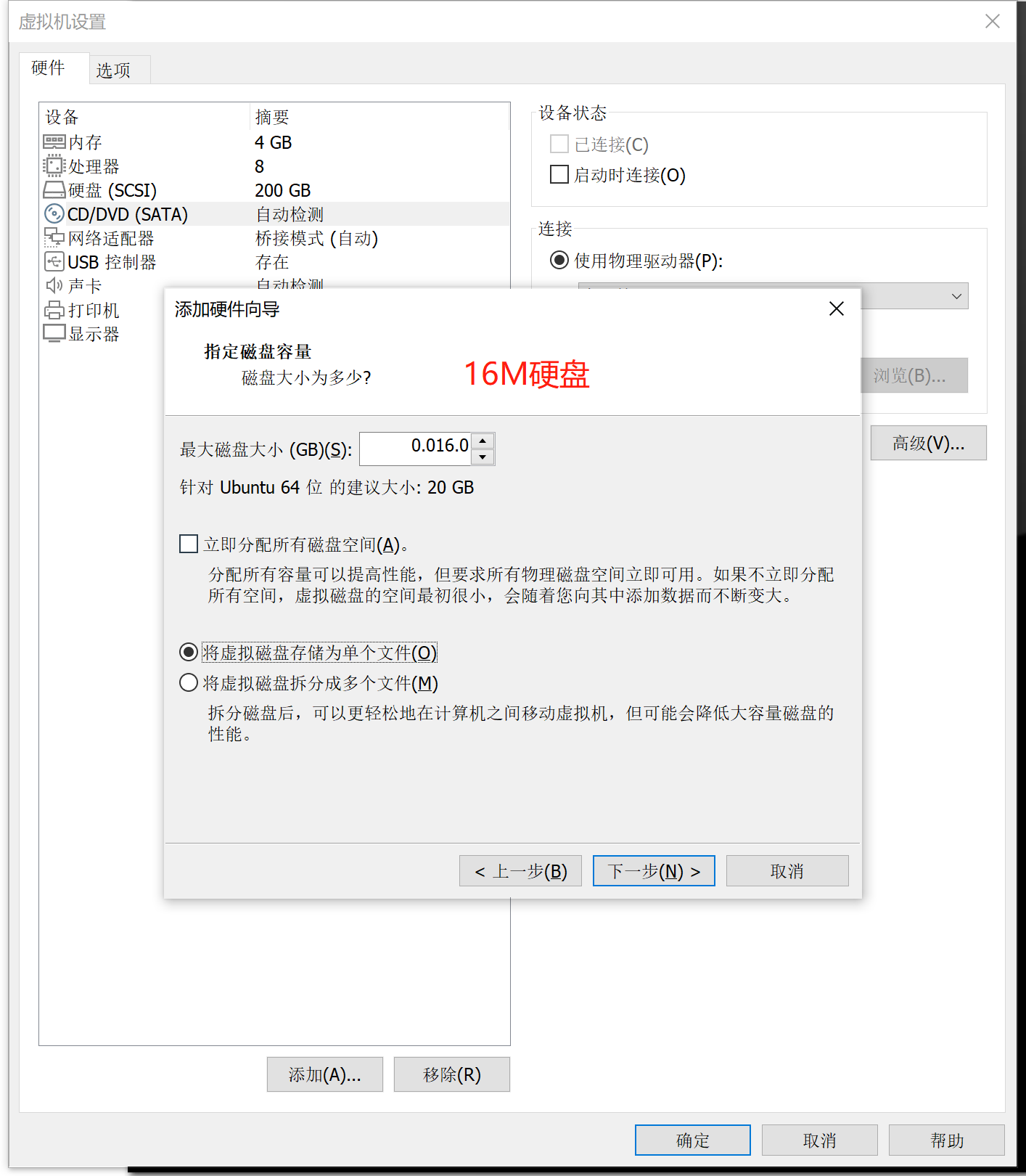

1.1.1 添加一个16M的块设备

  在Ubuntu虚拟机中添加一个大小为16M的块设备，此时还没有将其进行文件系统格式化

1.1.2 格式化块设备

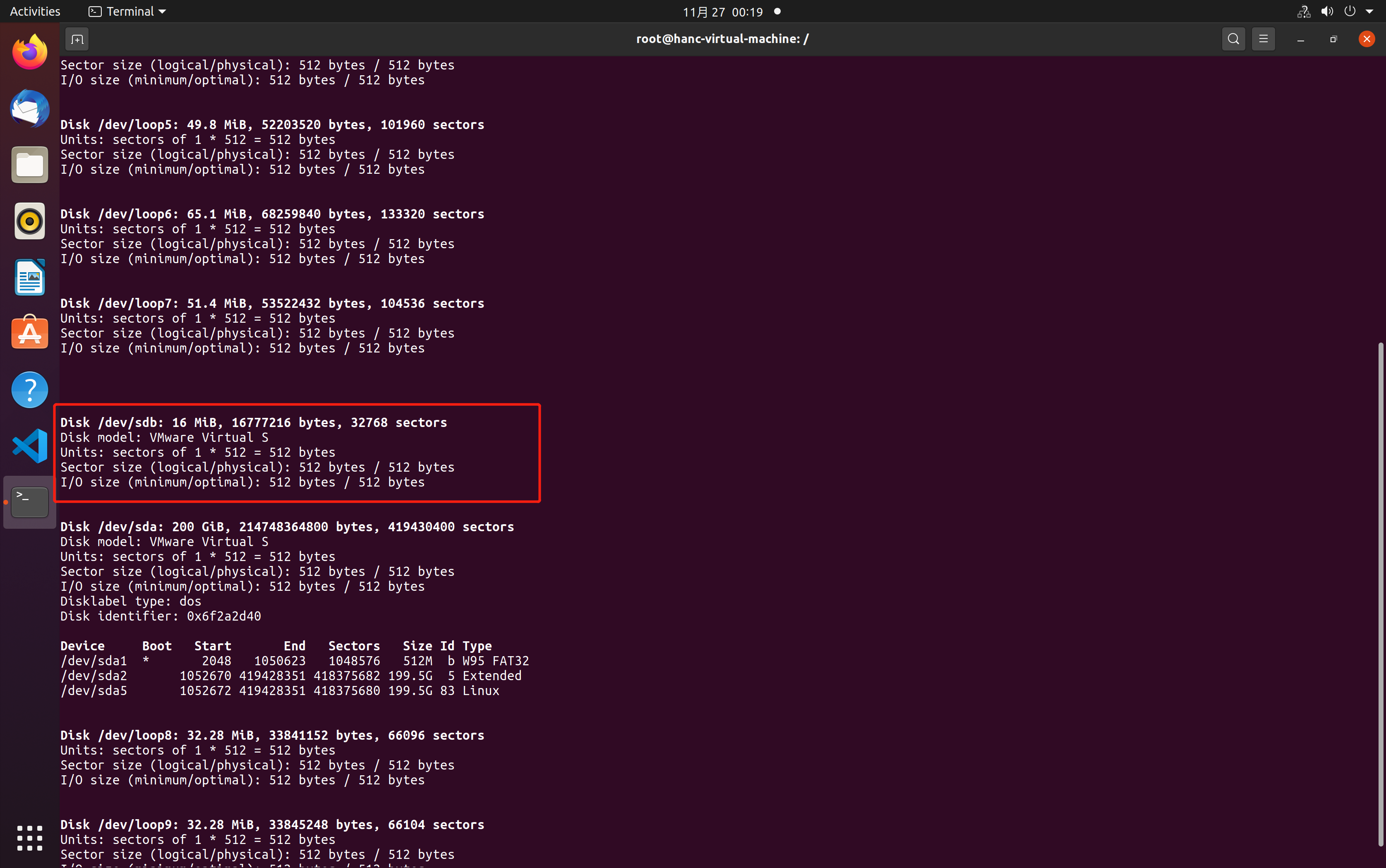

  在终端输入 fdisk -l指令查看所有块设备信息，可以找到 /dev/sdb设备即为上一步骤创建的硬盘。

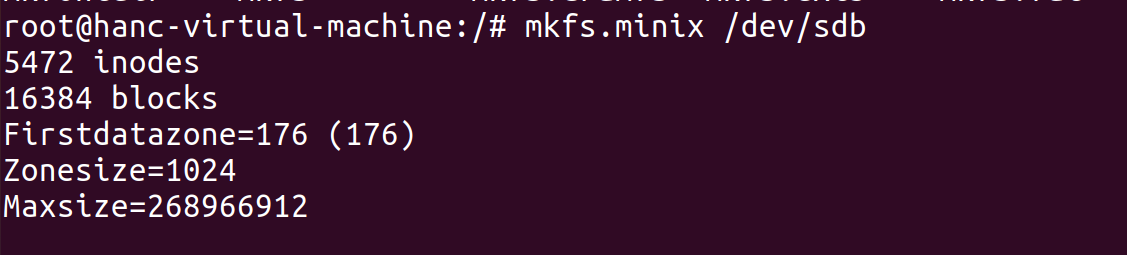

  格式化硬盘为minix文件系统

  根据格式化后的信息，我们可以知道，硬盘上的minix文件系统一共有5472个inodes，也就是说最多能在上面创建5472个文件，一共16384个数据块，Firstdatazone=176 表示第一个node节点位于第176个块，Maxsize表示每个文件支持的最大长度。

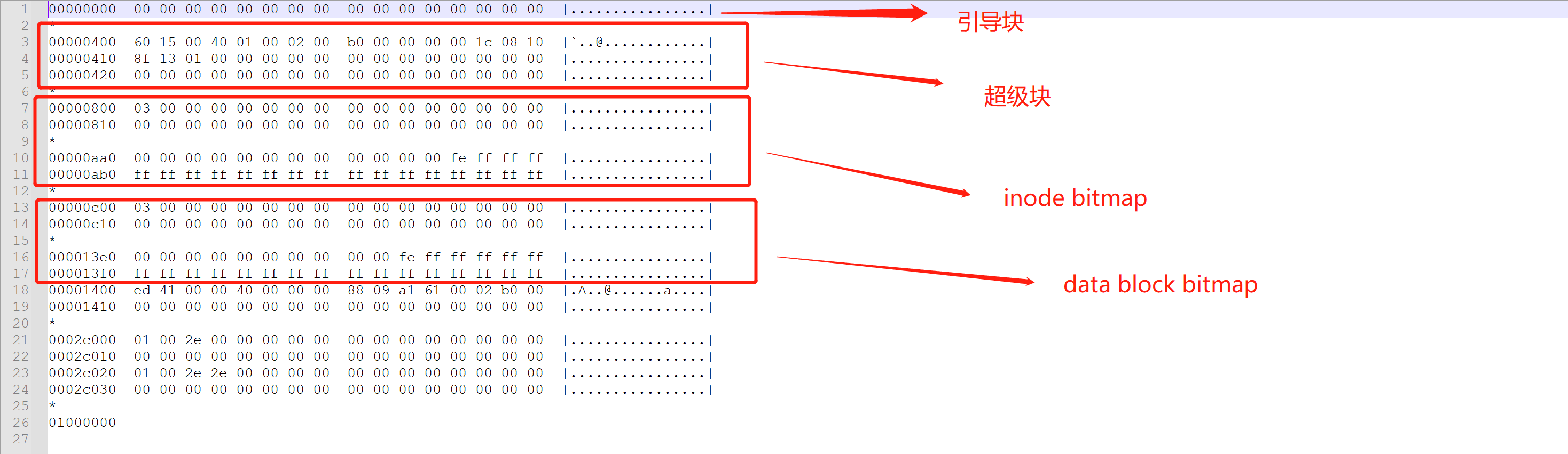

  接下来，我们使用hexdump -C /dev/sdb > minix_orig.dat 将硬盘的2进制数据dump出来，如下图所示，特备强调，此时的minix文件系统只有一个根目录，其他什么都没有，干干净净。

00000000  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
*
00000400  60 15 00 40 01 00 02 00  b0 00 00 00 00 1c 08 10  |`..@............|
00000410  8f 13 01 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
00000420  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
*
00000800  03 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
00000810  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
*
00000aa0  00 00 00 00 00 00 00 00  00 00 00 00 fe ff ff ff  |................|
00000ab0  ff ff ff ff ff ff ff ff  ff ff ff ff ff ff ff ff  |................|
*
00000c00  03 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
00000c10  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
*
000013e0  00 00 00 00 00 00 00 00  00 00 fe ff ff ff ff ff  |................|
000013f0  ff ff ff ff ff ff ff ff  ff ff ff ff ff ff ff ff  |................|
00001400  ed 41 00 00 40 00 00 00  88 09 a1 61 00 02 b0 00  |.A..@......a....|
00001410  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
*
0002c000  01 00 2e 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
0002c010  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
0002c020  01 00 2e 2e 00 00 00 00  00 00 00 00 00 00 00 00  |................|
0002c030  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
*
01000000

1.2 minix文件系统的存储结构

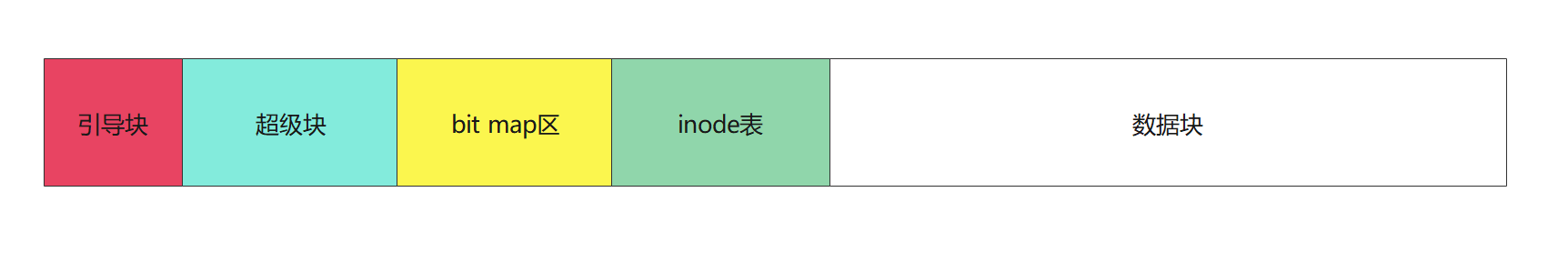

  minix文件系统的存储结构分为五大部分，其他类型的文件系统也是大同小异

​

1.2.1 超级块

  超级块代表了整个文件系统，超级块是文件系统的控制块，有整个文件系统信息，在格式化操作完成后，超级块的信息基本就已经定型了，可以说，一个超级块就代表了一个文件系统。

  值得一提的是，当我们在linux终端mount某个块设备时，内核会读取超级块的信息，完成文件系统的挂载。

1.2.1.1 linux中超级块数据结构

  内核挂载文件系统时，先去获得超级块的信息并保存在内核数据结构中

/*
 * minix super-block data on disk
 */
struct minix_super_block {
	__u16 s_ninodes;
	__u16 s_nzones;
	__u16 s_imap_blocks;
	__u16 s_zmap_blocks;
	__u16 s_firstdatazone;
	__u16 s_log_zone_size;
	__u32 s_max_size;
	__u16 s_magic;
	__u16 s_state;
	__u32 s_zones;
};

元素	十六进制	十进制	含义
s_ninodes	0x1560	5472	一共5472个inode节点
s_nzones	0x4000	4096	一共16384个 data block
s_imap_blocks	0x0001	1	inode位图占用1个block
s_zmap_blocks	0x0002	2	data block位图占据2个block
s_firstdatazone	0x00b0	176	第一个data block的编号为176
s_log_zone_size	0x0000	0	一个data block占用2的0次方K，即1K
s_max_size	0x10081c00	268966912	文件最大长度为268966912字节
s_magic	0x138f		minix文件系统的魔幻数
s_state	0x0001		文件系统当前状态，0为已挂载，1为未挂载
s_zones	0x0000

1.2.2 inode节点

1.2.2.1 内核数据结构

  如下图所示，内核中的struct minix_inode数据结构也是minix文件系统inode节点信息在存储介质中的存储方式，接下来我们对照dump文件中的数据，来看一下inode的值。

/*
 * This is the original minix inode layout on disk.
 * Note the 8-bit gid and atime and ctime.
 */
struct minix_inode {
	__u16 i_mode;
	__u16 i_uid;
	__u32 i_size;
	__u32 i_time;
	__u8  i_gid;
	__u8  i_nlinks;
	__u16 i_zone[9];
};

1.2.2.2 万物之源No1节点—根目录

  当用户执行vim /dirdemo/filelevel2.txt操作时，在文件系统中是如何找到filelevel2.txt文件，并将其内容显示出来的呢？
  太极生两仪，两仪生四象，四象生八卦，宇宙再大，最开始也是从一个点，任何事物都有其起源，文件系统的起点便是从根目录开始，所以在我们格式化硬盘之后，inode节点只有一个，那就是表示根目录的inode节点。
  在超级块的属性当中有一个s_firstdatazone属性，该值作为查找文件的门户，其指向的是根目录的数据区，174x1024=0x2c000。

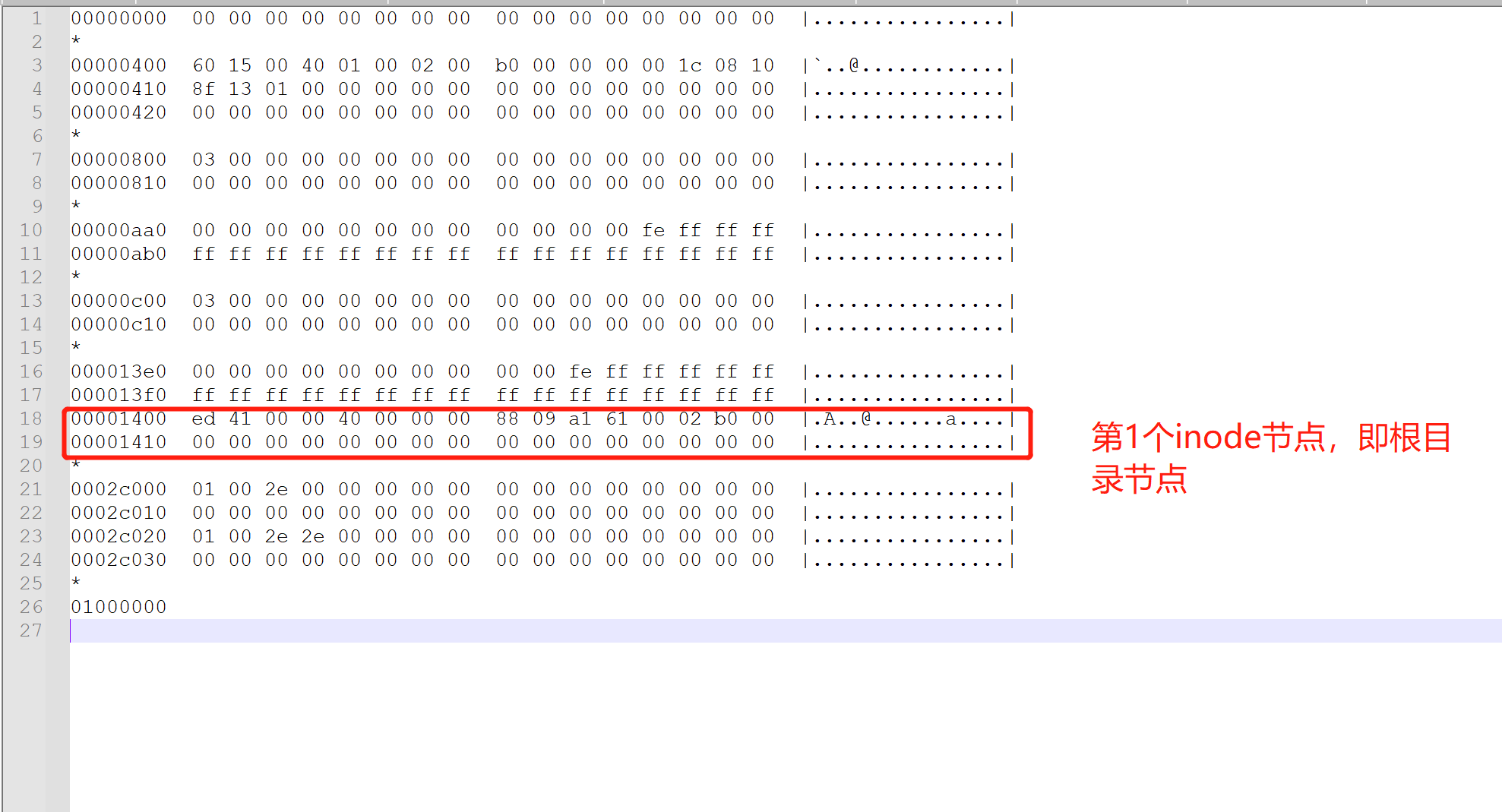

  在文件系统的inode区，第一个inode节点便是根目录节点，如下图所示。

  关于minix文件系统中，inode的各个属性，linux内核定义了下述结构体类型进行存储。

属性	值Hex	值DEC	含义
i_mode	0x41ed		文件类型和读写权限
i_uid	0x0000		用户root
i_size	0x00000040		大小
i_time	0x61a10988		最后一次修改时间
i_gid	0x00		用户组root
i_nlinks	0x02		被2个文件所引用（分别是.和…)
i_zone	0x00b0	176	数据在第176个data block上（1024x176 = 0x2c000）

1.2.3 第一个数据块

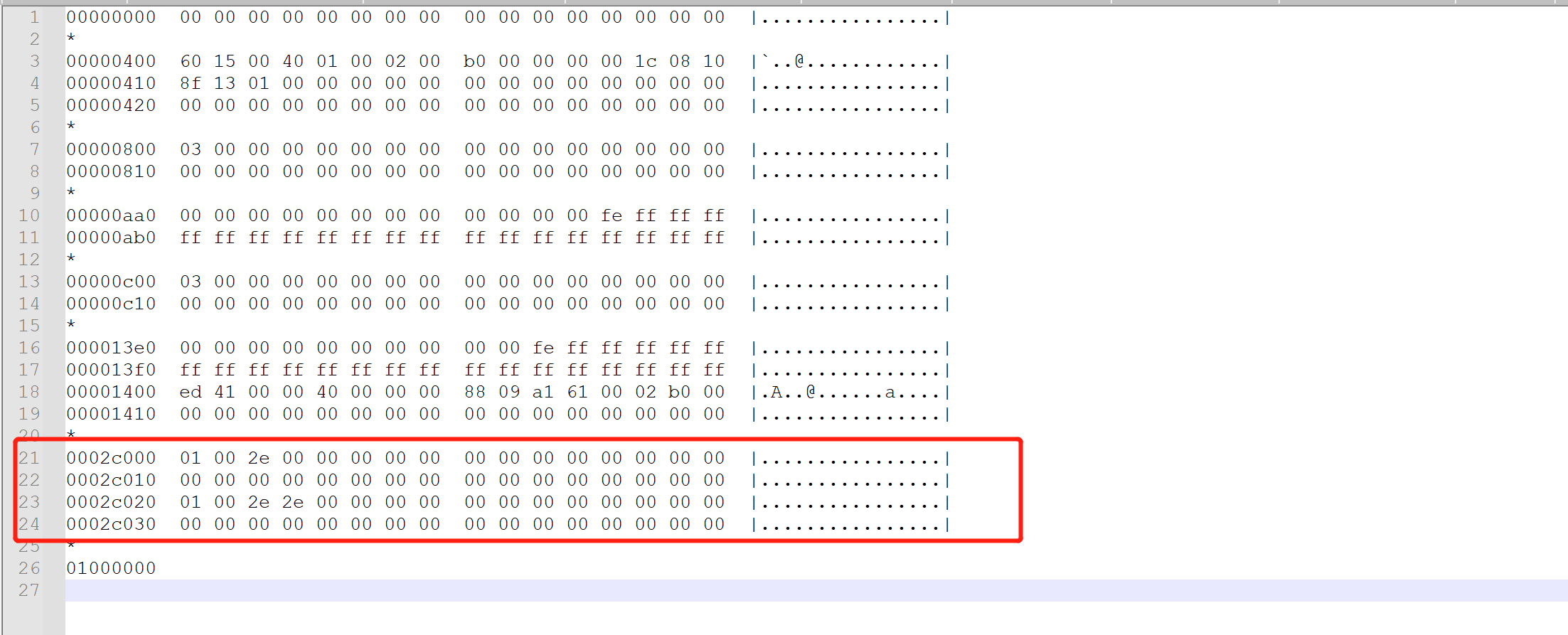

  No1节点的i_zone指向了地址0x2c000,接下来我们看一下0x2c000地址处存放的数据，如下图红框所示，前两行是对链接’.‘的目录描述，其指向的inode节点编号为1，即根目录，后两行是对目录’…'的描述，它也指向inode 1节点。
