什么是Verbs

Verbs直译过来是“动词”的意思，它在RDMA领域中有两种含义：

1) 由IB规范所描述的一组抽象定义

规定了各厂商的软硬件在各种Verbs下应该执行的动作或者表现出的行为，IB规范并未规定如何编程实现这些Verbs，在这种含义下，Verbs是与操作系统无关的。

举个例子，IB规范要求所有RDMA设备必须支持Create QP的行为(IB 规范11.2.5.1)：

描述：
​ 为指定的设备创建一个QP。
​ 用户必须指定一组用于初始化QP的属性。
​ 如果创建QP所需的属性有非法值或者缺失，那么应该返回错误，该QP不会被创建；如果成功， 那么返回该QP的指针和QPN。
​ ……
输入：
​ 设备指针；
​ SQ关联到的CQ；
​ RQ关联到的CQ，如果是XRC的INI QP，则可以不携带此参数；
​ ……
输出：
​ 新创建的QP的指针；
​ QP Number;
​ SQ的最大WR容量。
​ ……

可以看出IB规范中的Verbs是对一个概念进行定义，讲的是“需要支持什么，但具体怎么实现我不做规定”。

2) 由OpenFabrics推动实现的一组RDMA应用编程接口(API)

既然是API，那么必然和运行的操作系统相关。Verbs API有Linux版本以及Windows版本(Windows版很久没有更新了)。

以Create QP为例，下文引用自Linux用户态Verbs API的帮助文档(ibv_create_qp(3): create/destroy queue pair)：

名称：
​ ibv_create_qp - create a queue pair (QP)
概要：

#include <infiniband/verbs.h>

struct ibv_qp ibv_create_qp(struct ibv_pd pd, struct ibv_qp_init_attr *qp_init_attr);

描述：
​ ibv_create_qp()通过一个关联的PD创建一个QP，参数qp_init_attr是一个ibv_qp_init_attr类型的结构体，其定义在<infiniband/verbs.h>中。

struct ibv_qp_init_attr {

struct ibv_cq *send_cq; /* CQ to be associated with the Send Queue (SQ) */

struct ibv_cq *recv_cq; /* CQ to be associated with the Receive Queue (RQ) */

struct ibv_srq *srq; /* SRQ handle if QP is to be associated with an SRQ, otherwise NULL */

struct ibv_qp_cap cap; /* QP capabilities */

enum ibv_qp_type qp_type; /* QP Transport Service Type: IBV_QPT_RC, IBV_QPT_UC, or IBV_QPT_UD */

...

};

​ 函数ibv_create_qp()会更新qp_init_attr->cap struct的内容，返回创建的QP所真正支持的规格……
返回值：
​ ibv_create_qp()返回被创建的QP的指针，或者在失败时返回NULL。QPN将在返回的指针所指向的结构体中。

可见Verbs API即是对IB规范中的Verbs定义的具体软件实现。

Verbs的第一种语义直接查阅IB规范的第11章即可，里面做了非常详细的描述。

本文介绍的是第二种语义，包含Verbs API是什么，如何和硬件产生交互，我们如何通过Verbs API来编写RDMA程序。如无特殊说明，下文中的Verbs均特指Verbs API。

相关名词解释

• rdma-core

指开源RDMA用户态软件协议栈，包含用户态框架、各厂商用户态驱动、API帮助手册以及开发自测试工具等。

rdma-core在github上维护，我们的用户态Verbs API实际上就是它实现的。https://github.com/linux-rdma/rdma-core

• kernel RDMA subsystem

指开源的Linux内核中的RDMA子系统，包含RDMA内核框架及各厂商的驱动。

RDMA子系统跟随Linux维护，是内核的的一部分。一方面提供内核态的Verbs API，一方面负责对接用户态的接口。

• OFED

全称为OpenFabrics Enterprise Distribution，是一个开源软件包集合，其中包含内核框架和驱动、用户框架和驱动、以及各种中间件、测试工具和API文档。

开源OFED由OFA组织负责开发、发布和维护，它会定期从rdma-core和内核的RDMA子系统取软件版本，并对各商用OS发行版进行适配。除了协议栈和驱动外，还包含了perftest等测试工具。

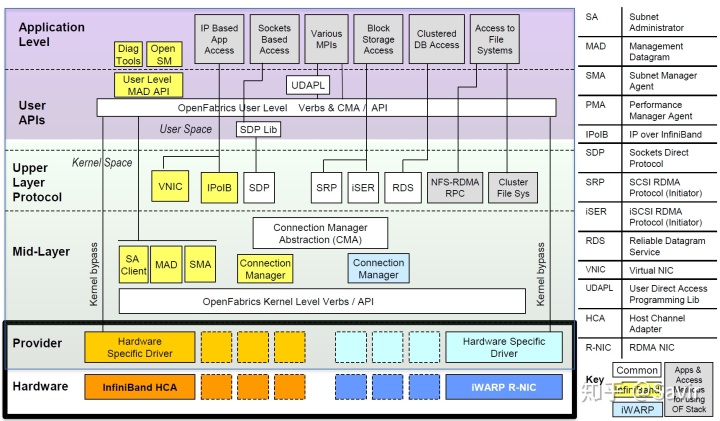

下图为OFA给出的OFED的概览：

除了开源OFED之外，各厂商也会提供定制版本的OFED软件包，比如华为的HW_OFED和Mellanox的MLNX_OFED。这些定制版本基于开源OFED开发，由厂商自己测试和维护，会在开源软件包基础上提供私有的增强特性，并附上自己的配置、测试工具等。

以上三者是包含关系。无论是用户态还是内核态，整个RDMA社区非常活跃，框架几乎每天都在变动，都是平均每两个月一个版本。而OFED会定期从两个社区中取得代码，进行功能和兼容性测试后发布版本，时间跨度较大，以年为单位计。

Verbs API

Verbs API是什么

Verbs API是一组用于使用RDMA服务的最基本的软件接口，也就是说业界的RDMA应用，要么直接基于这组API编写，要么基于在Verbs API上又封装了一层接口的各种中间件编写。

Verbs API向用户提供了有关RDMA的一切功能，典型的包括：注册MR、创建QP、Post Send、Poll CQ等等。

对于Linux系统来说，Verbs的功能由rdma-core和内核中的RDMA子系统提供，分为用户态Verbs接口和内核态Verbs接口，分别用于用户态和内核态的RDMA应用。

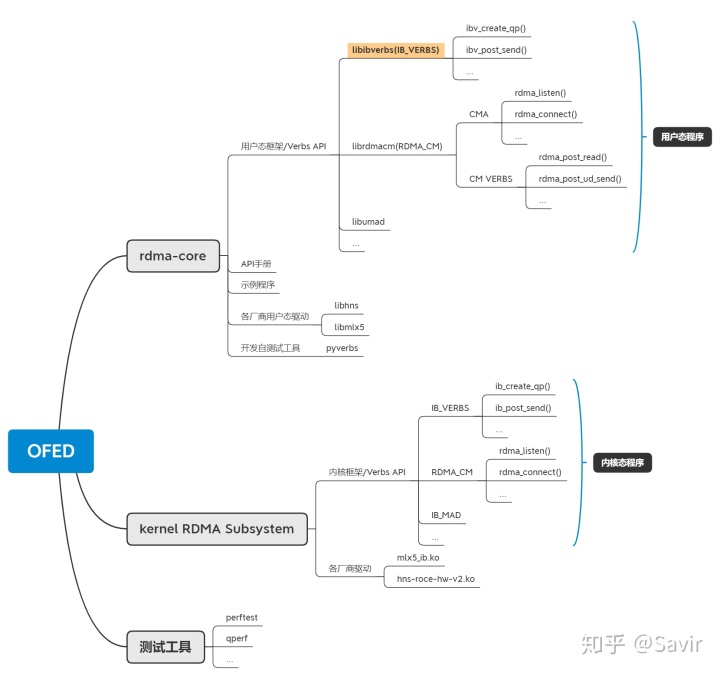

结合上一部分的内容，我们给出一个OFED的全景：

广义的Verbs API主要由两大部分组成：

1、IB_VERBS

接口以ibv_xx(用户态)或者ib_xx(内核态)作为前缀，是最基础的编程接口，使用IB_VERBS就足够编写RDMA应用了。

比如：

• ibv_create_qp() 用于创建QP
• ibv_post_send() 用于下发Send WR
• ibv_poll_cq() 用于从CQ中轮询CQE

2、RDMA_CM

以rdma_为前缀，主要分为两个功能：
