STM32_F103_OLED学习笔记1：OLED_ShowChar 函数理解如何按bit点亮OLED

此函数为正点原子寄存器函数例程，刚开始学习只是利用例程点亮OLED，以及修改显示的数据。

在学习中对OLED显示字模的原理一直不是很理解，先从show_char函数开始分析。

一、OLED_ShowChar各形参含义解释

void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size,u8 mode)

1、函数参数：x表示OLED显示的列数共128列，y表示OLED显示的行数共64行；mode为1点亮，0熄灭；size为字体的大小。

二、字模大小

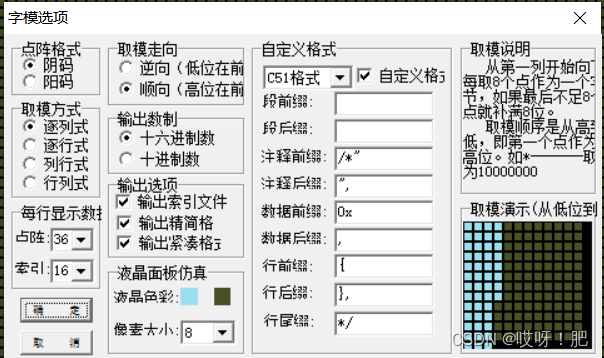

以ASCII码“I”为例，通过取模设置其高度为12，宽度为12（生成12*6大小的字模）

理解：12*6大小的字模指的是占用12行，6列bit。（理解该字模含义有助于理解程序）

字模十六进制为：{0x20,0x40,0x20,0x40,0x3F,0xC0,0x20,0x40,0x20,0x40,0x00,0x00}

三、OLED_ShowChar例程分析

（1）csize字节个数

以12*6的字符大小来计算。12/8+（12%8)?1：0）*12/2=2*6=12个字节

以24*12的字符大小来计算。24/8+（24%8？1：0）*24/2=3*12=36个字节

所以24*12大小的字符占用36个字节

（2）chr 数组行的偏移地址

 因为正点原子例程内取模得到的数组全部是从space的ASCII码开始的，所以在此处space应该是数组的第0行，所以用chr-" "=0

（3）for循环

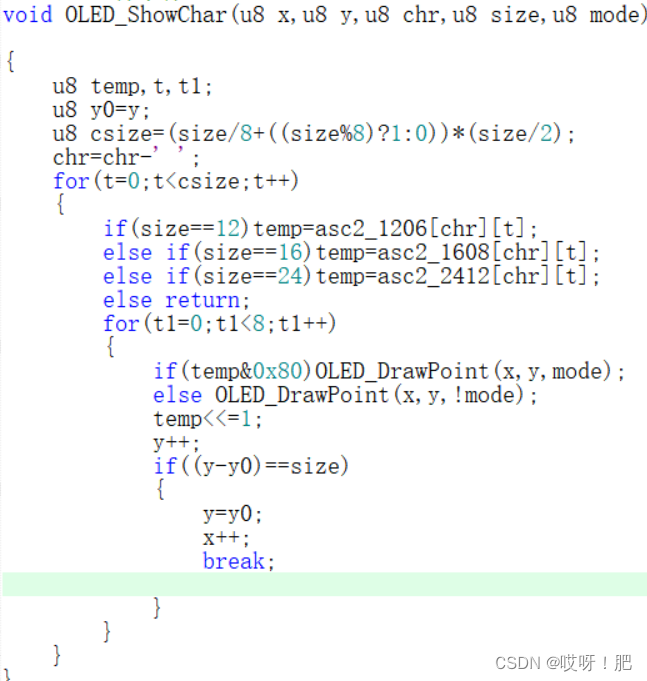

第一个for较好理解，不做笔记备注。第二个for循环是根据取得的字模顺序来逐列读取字节数据进行显示。以12*6大小的AC=ASCII为例

        首先是从第一个字节的第7位开始（原因：取模顺序是从高到低位，所以第一个点是字节的最高位），通过与0x80与运算就可以得知在x列，y行的OLED点的亮灭情况。

        通过将第一个字节左移，重复上述步骤，就可以得出一个字节的数据情况。

        每得到1个bit数据，y就递进一行，直到y递进了12行之后就给列数x加1，重新起一列进行显示。

（此处可以结合字模的大小进行理解）

以上就是对OLED_ShowChar函数的理解。240117
