1.OLED画点&清除一个点

//画点 x:0~127 y:0~63
void OLED_DrawPoint(u8 x,u8 y)
{
	u8 i,m,n;
	i=y/8;//算出为第几页
	m=y%8;//算出点亮第几个像素点
	n=1<<m;//将此像素点转换为8位的数据
	OLED_GRAM[x][i]|=n;//将此像素点加上原来的数据
}

//清除一个点 x:0~127  y:0~63
void OLED_ClearPoint(u8 x,u8 y)
{
	u8 i,m,n;
	i=y/8;//算出为第几页
	m=y%8;//算出点亮第几个像素点
	n=1<<m;//将此像素点转换为8位的数据
	OLED_GRAM[x][i]&=~n;
}

2.OLED显示8*6字符：

void OLED_Char(u8 x,u8 y,u8 chr)
{
	u8 i,m,temp,chr1;
	u8 y0=y;//保存起始地址
	chr1=chr-' ';  //计算偏移后的值
	for(i=0;i<6;i++)
	{
		temp=asc2_0806[chr1][i];
		for(m=0;m<8;m++)
		{
			if(temp&0x01)
				OLED_DrawPoint(x,y);
			temp>>=1;
			y++;
		}
		x++;
		y=y0;
	}
}

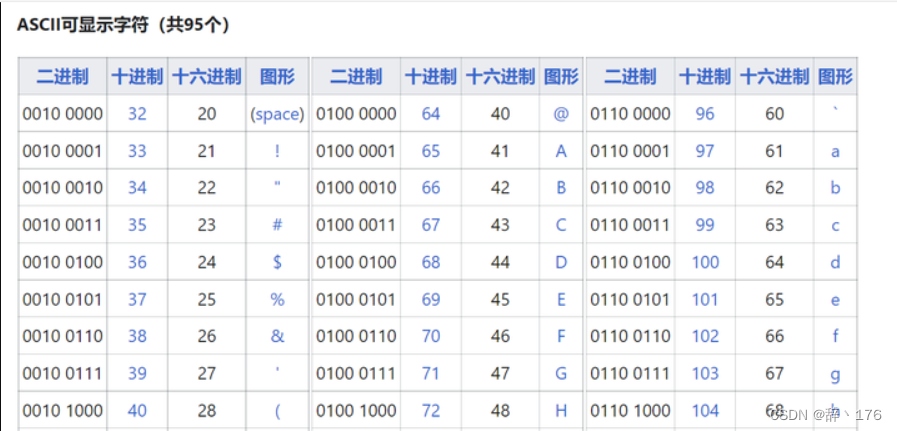

为什么要减去空格或32？
