改进型微分电路分析

基本的微分电路如图1所示，此电路对噪声十分敏感，容易出现自激振荡，稳定性很差，所以实用性不高，常用的是如图2所示的改进型微分电路。

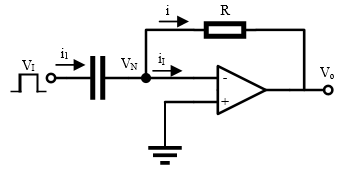

                                       图1 基本微分电路

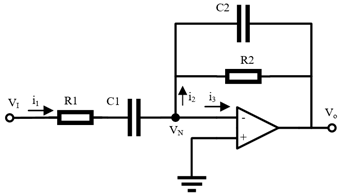

                                     图2 改进型微分电路

对该电路的分析如下：

由虚短和虚断可知，VN=0，i3=0。

复阻抗

由i1=i2可知，

化简可得

当R1=R2=R，C1=C2=C时，

令s=jω，则

令，则

①当时，，电路构成反相比例电路。

②当时

当时，，所以有

此时电路具有反相积分功能。

②当时

此时，

电路具有微分功能。

故，只有当VI的角频率ω远小于时间常数RC时，也即时，电路才具有微分功能。



---
