三菱ＦＸ３Ｕ－４ＡＤ模拟量电压输入采集实例

最新推荐文章于 2024-06-15 10:19:20 发布
最新推荐文章于 2024-06-15 10:19:20 发布
阅读量1.9k 收藏 2
点赞数 1
文章标签： 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42350092/article/details/138873910
版权

硬件：ＰＬＣ模块　ＦＸ３ＧＡ-２４ＭＴ　；Ａ／Ｄ模块ＦＸ３Ｕ－４ＡＤ
　　　　位移传感器ＮＳ－ＷＹ０３　量程０－２００ｍｍ　输出电压０－５Ｖ；压力传感器ＮＳ－ＴＨ３Ｂ－５ｔ２４Ｖ１０Ｌ 输出电压０－５Ｖ
　软件：ＧＸ－Ｗｒｏｋｓ２　
　程序如下：

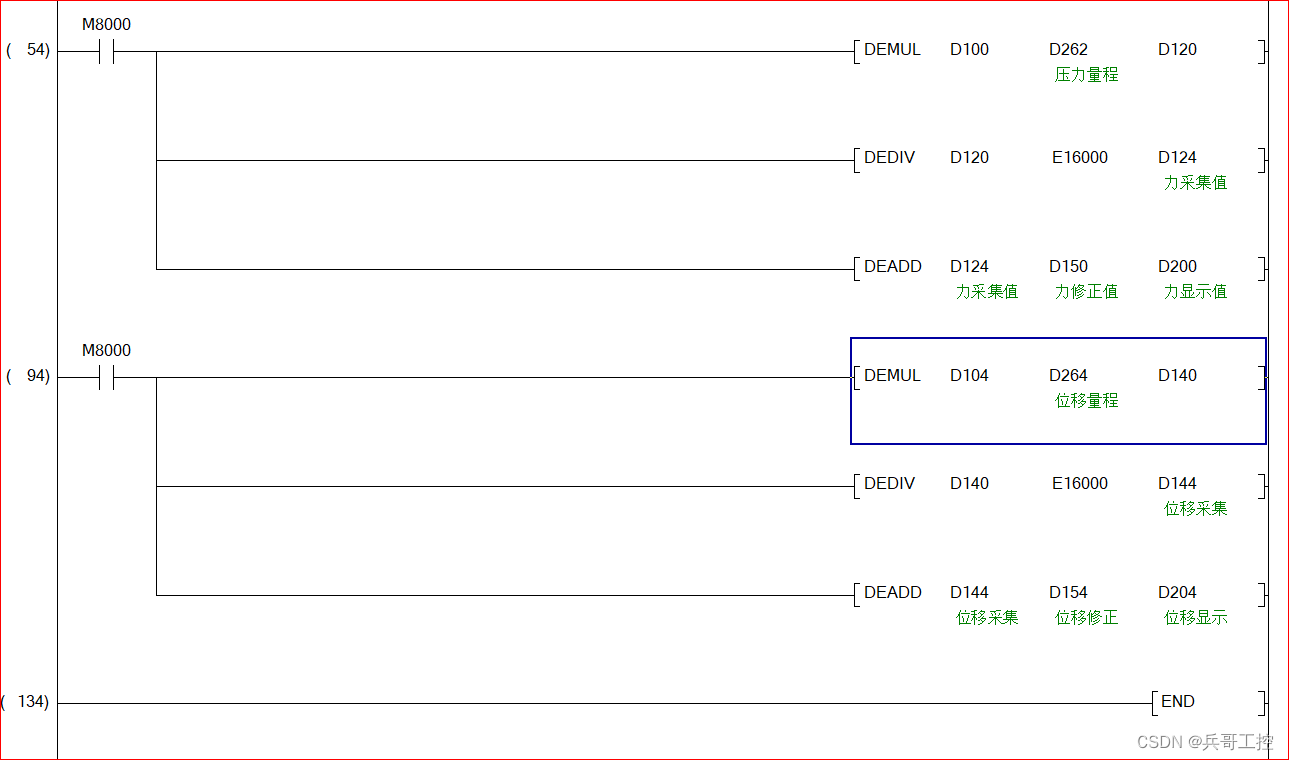

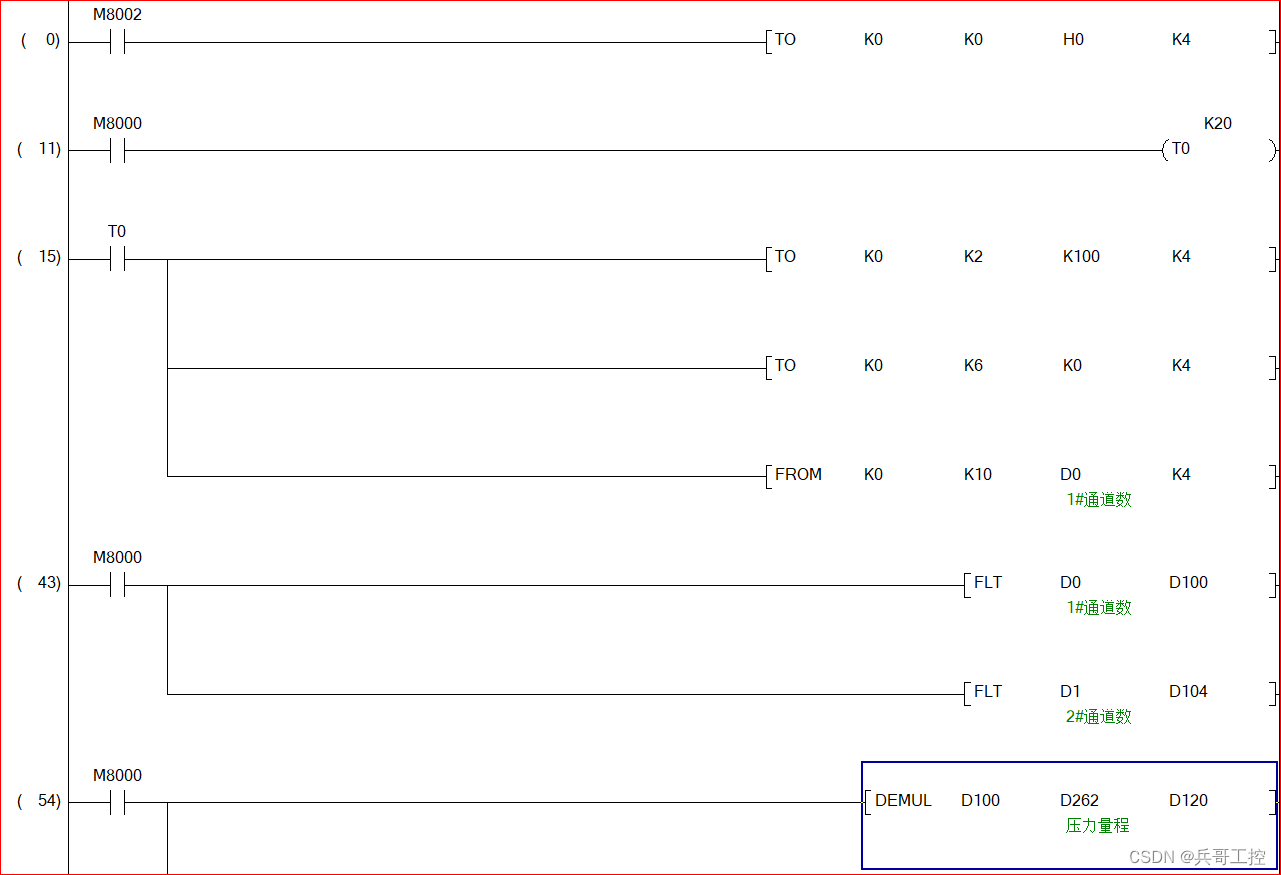

　在这里插入图片描述
　在这里插入图片描述
