用惠斯通电桥测电阻的原理

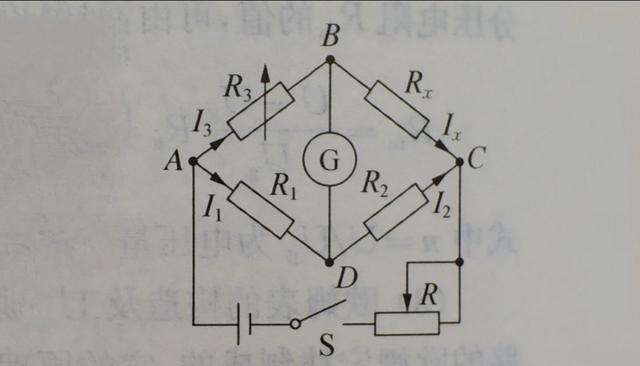

惠斯通电桥电路如下图所示，此电路常用来测量电阻Rx，且精度较高。

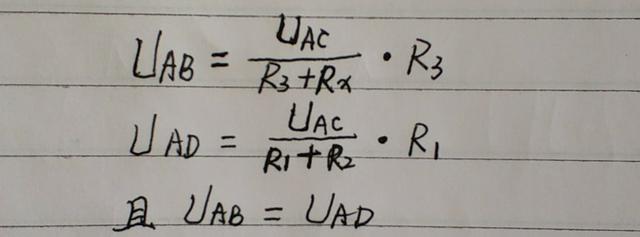

测量原理：先将电键S闭合，然后调节电阻箱R3，使灵敏电流表G的读数为零，这时，电路中B、D两点的电势相等------电桥平衡，且电路的串并联关系为R1、R2串联，R3、Rx串联，然后两个支路并联。根据电路特点和欧姆定律可得：

联立以上关系可推得：

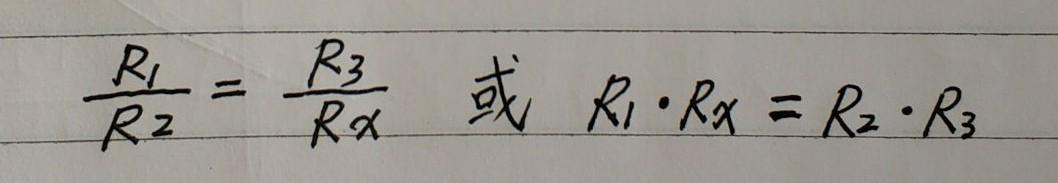

由以上结论可知，当电桥达到平衡时，根据R1、R2、R3的数据即可确定待测电阻Rx的阻值。

典型应用示例

(2017•新课标Ⅱ)
