嵌入式工程师必学（165）：惠斯通电桥测量电阻

概述：

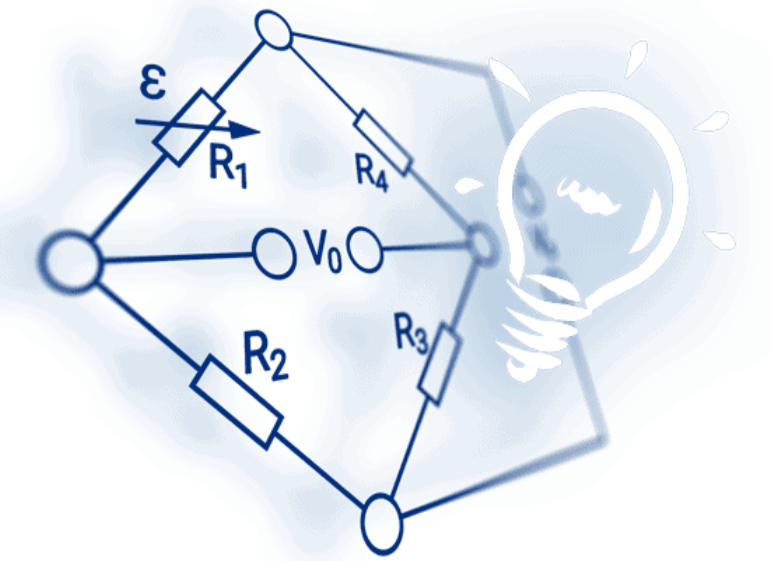

1843年，英国物理学家查尔斯·惠斯通爵士（1802-1875）发现了一种测量电阻的桥式电路。在这种桥式电路中，今天被称为惠斯通电桥电路，未知电阻与定义明确的电阻进行比较。惠斯通电桥也非常适合测量电阻的微小变化，因此也适用于测量应变计（SG）中的电阻变化。众所周知，应变计将施加的应变转化为电阻的成比例变化。

采用这种方法，如果桥臂保持平衡，那么电流计的读数才会变为零。它的仪表非常灵敏。由于其敏感特性，它的测量变得更加精确。电桥测量的伟大之处在于，指示器（检流计）未经校准。零点指示器是自校准的。电桥测量是通过直接参考稳定的无源元件进行的。对于音频交流电源，电压和频率并不重要，如果用简单的耳机或交流伏特计代替电流计，可能之前有一个放大器，就可以比较并产生准确的电容和电感测量值。RF可以与适当的传感设备一起使用。与往常一样，空值最适合确定等价性。如何检查指示装置的完整性？你只能参考已知的标准来做这件事。

为什么惠斯通电桥电路在精确测量电阻方面非常重要？

它们大量用于应变计。惠斯通电桥可以使用未校准的
