（更新文件啦！）自制PCB尺总结（在PCB中加入LOGO的最简单方法）

一、写在前面

这些个阴郁的日子，我在家待得快发霉了。不经意间看到在放假前送打的PCB尺，当时因为懒，随便找了款就送去打。现在再拿起来看的时候却发现总总不满意，不是我想要的pcb尺。。。废话不多说，我花了两天半的时间重新画了一版PCB尺，因此发个帖总结一下。效果图如下：

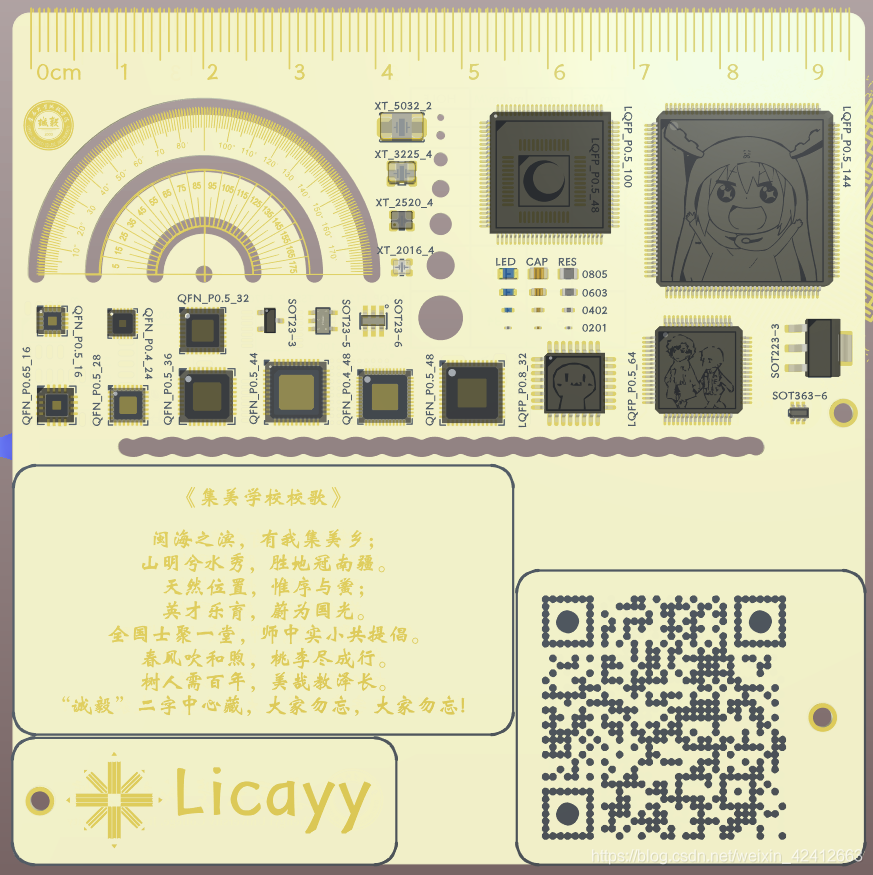

正面图

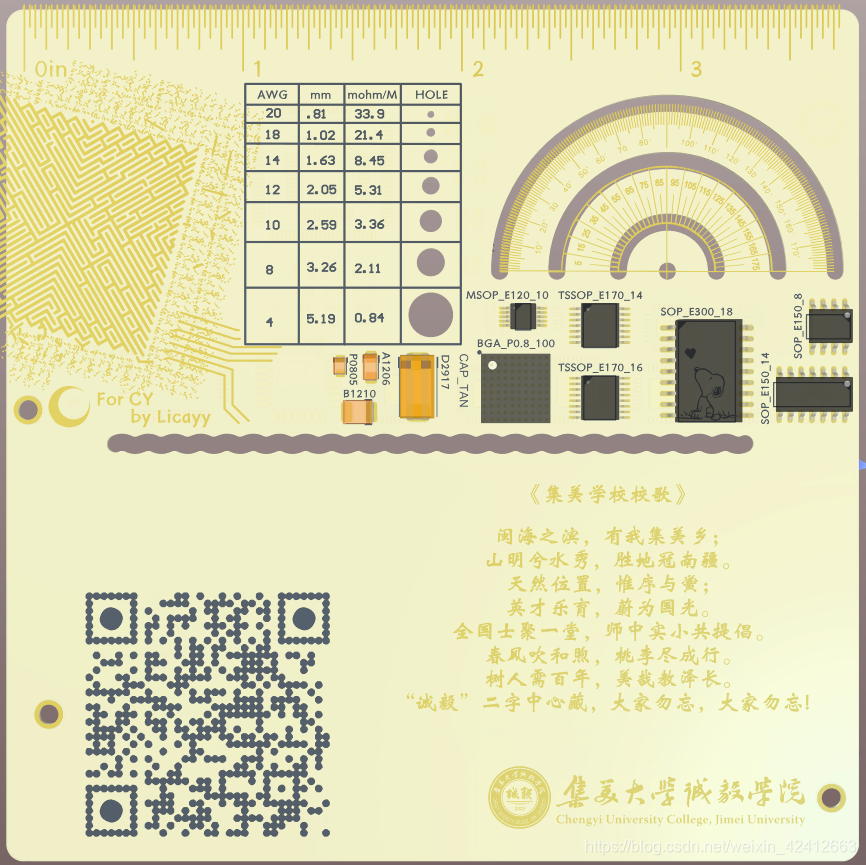

背面图

个人还是比较喜欢白金配色。PCB全尺寸99mm×99mm，分为上下部分，上面为PCB尺主体，下面为一些“小玩意儿”送回来可以自行切割，中间是一条波浪线挖槽。因为用的时候也是要把上下部分切开用，哈哈哈。当然大家也可以试试直接加V-CUT，回来了掰开就可以（我不加，还不是因为怕被捷配说拼版）。
后面会放出PCB文件，有喜欢的同学可以去蹭5元打样了。

二、PCB的层和结构

画好一块PCB首先要了解清楚Altium Designer中不同层的作用，这里就简单介绍下平时画PCB会用到的层，以实际的物理层为例子。

---

2.1 普通双层板（下表排列为实际顺序）

</

物理层	对应Altium Designer	作用
上字符	Top Overlay	通常用于字符与图案的印刷
上阻焊	Top Solder	默认为全阻焊，因此此层为阻焊开槽，用于暴露所需的敷铜
上敷铜	Top Layer	两个敷铜面都可以布线，顶层一般为放置元件面，底层一般为元件焊接面
基板	无	隔绝上下层的接触，保证绝缘，并为两层提供支撑
下敷铜	Bottom Layer	两个敷铜面都可以布线，顶层一般为放置元件面，底层一般为元件焊接面
