【AutoCAD之动态图块入门】来吧，让我们来做一个可拉伸动态图块

---

引言

动态块的使用在CAD设计中非常广泛，是参数设计的重要特征之一。

动态块的原理是在块编辑器平台中对添加参数以及动作，从而使图块具有参数化编辑的功能。

动态块的制作以及使用比较繁琐，下面仅以"拉伸"动态块为例做简单的演示，以便阅读着对动态块有一个基本的了解。

---

拉伸动态图块制作过程

在此，以全隐单元幕墙竖框为例进行演示。

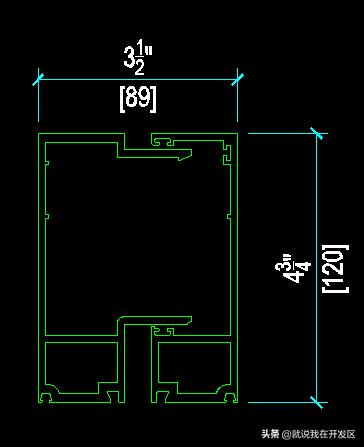

首先，我们将图中的竖框截面和线性尺寸标注制作为一个图块。

启动块编辑器，进入图块编辑界面。

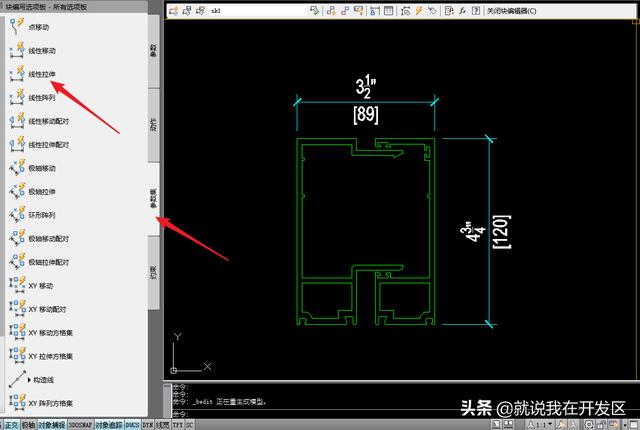

截面左侧为"块编写选项板"，是块动态特性的工作平台。

在选项板右侧，选择"参数集"标签。

在列表中选择"线性拉伸"。

命令行的提示内容如下：

命令: _BParameter 线性

指定起点或 [名称(N)/标签(L)/链(C)/说明(D)/基点(B)/选项板(P)/值集(V)]: (鼠标点选)

指定端点:(鼠标点选)

指定标签位置:(鼠标点选)

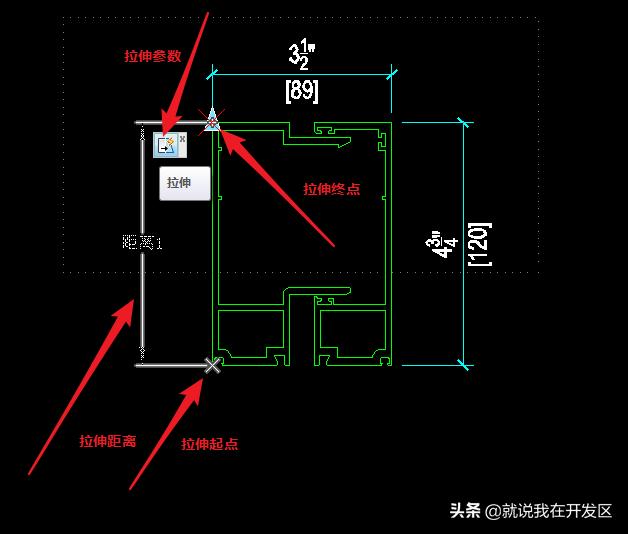

我们注意到屏幕中将出现设定好的拉伸参数集，包括以下两项：

• 拉伸参数
• 拉伸动作：由拉伸起点、终点、距离组成

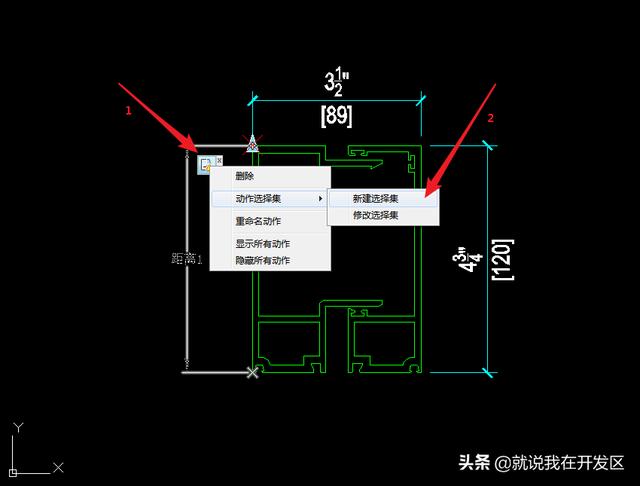

在拉伸参数图标右键单击

在弹出的菜单中依次选择"动作选择集"——"新建选择集"。

• 先选择拉伸范围，选择结束后将生成如图的白色矩形区域。
• 再选择拉伸对象，所选中的对象将以虚线显示，具体显示效果与个人CAD的系统设置有关。

添加参数集结束后，关闭并保存图块，退出块编辑器。

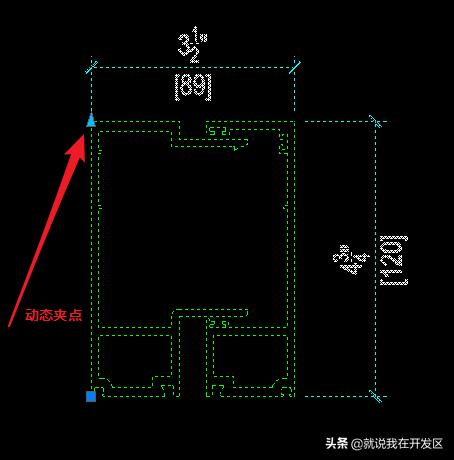

选中图块，拉伸的终点显示为▲标记，其所代表的意义为：

• 夹点的性质：动态夹点
• 夹点的方向：三角形顶角所示方向

选中动态夹点并拖动，左侧的图块将在鼠标的动作下沿已设定的拉伸动作方向变化。

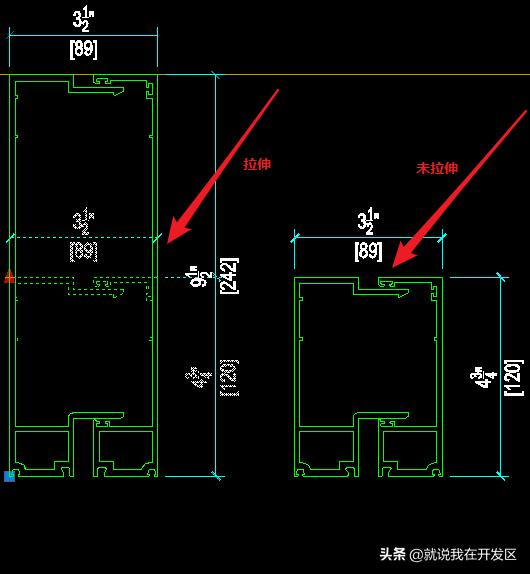

假设我们拉伸的距离为30mm，竖框的进深将由120mm改变为150mm，拉伸后的图块以及与未拉伸的图块对比如下图所示。

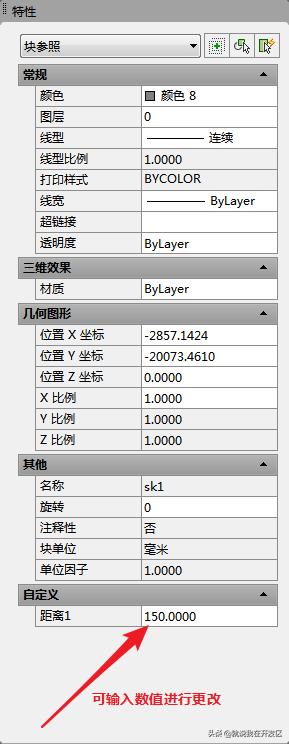

图块的拉伸距离除了用鼠标选择位置之外，也可以在图块的特性中进行手动输入。

如在"距离1"中输入150，和上一个拉伸的效果完全一致。

---

写在最后

动态块的各项参数一般来说都是综合使用的，一个图块中可能包括拉伸、翻转、可见性、阵列等等属性。

当多项参数同时出现在图块中时，虽然赋予了图块更大的变化空间，但是也会因彼此之间的交叉造成图块非常复杂。

为了清楚了解多参数动态图块的使用，我们需要对每项参数进行基本的练习和应用，并根据自己的设计习惯同时参考成熟的设计习惯，最终确定适合自己的动态块编写规则。
