前言

打开相机的第一步便是在APP里去调用openCamera()，去打开指定的Camera设备（通过Device id指定)，并建立起连接。APP通过openCamera()调用成功后，可以获取到一个已经初始化过的CameraDeviceImp，它表示一个已经打开的Camera设备，后续APP便可以通过CameraDeviceImp去执行各种操作，以控制相机的各种行为。

主要流程

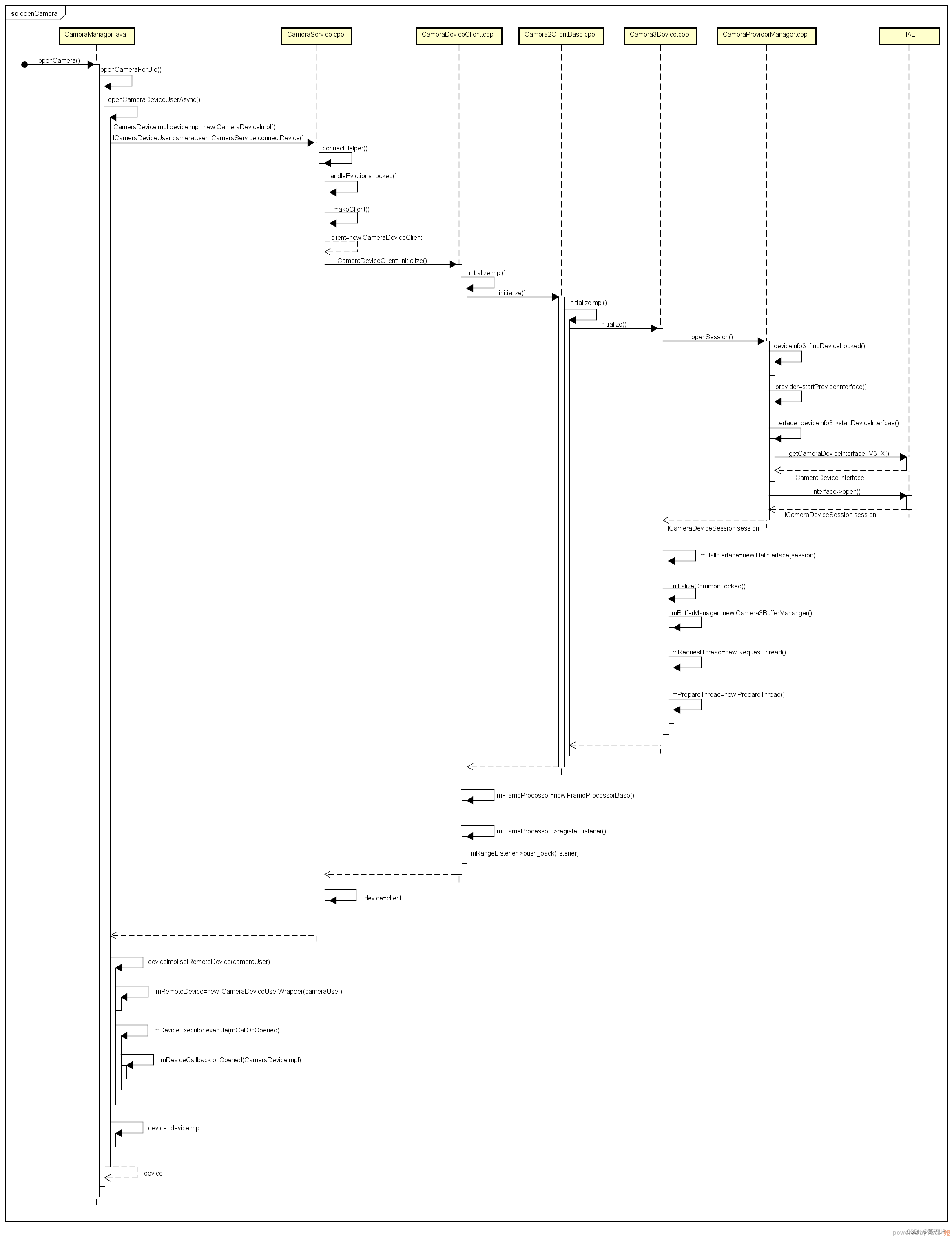

下面简单地介绍一些openCamera的流程，希望可以对整个的过程有一个大概的了解， openCamera()的主要flow如下图所示

可以将这个过程划分为3个部分来看，分别是App、native framework、Hal层，接下来也将从这三个部分去分析openCamera()这个过程。

一、App部分：

对应上图中CameraManager.java这部分。App首先要获取到CameraManager服务，然后才可以查询到某个CameraId所对应的相机设备信息，再调用openCamera()，去打开指定CameraId所对应的相机设备。前面的flow就是：

——> openCamera(String cameraId，CameraDevice.StateCallback callback，......)
——> openCameraForUid(String cameraId，CameraDevice.StateCallback callback，......)
——> openCameraDeviceUserAsync(String cameraId，CameraDevice.StateCallback callback，......)

其中的两个参数：cameraId就不必多说了^v^；这个callback参数是一个回调对象，用来接收这个CameraDevice的状态变化情况的，这个回调对象里有提供几个回调函数（onOpened()、onClosed()、onError()、onDisconnected()），APP必须要去实作这些方法，以便于底层的CameraDevice切到对应的状态后，APP能够做出对应的反应。前面两个函数的逻辑比较简单，下面主要看一下openCameraDeviceUserAsync()里做的事情：

1、利用获取的相机设备信息创建CameraDeviceImpl实例

---------> CameraDeviceImpl deviceImpl=new CameraDeviceImpl();

但是这个deviceImpl里还有一个重要的成员-------->mRemoteDevice 没有初始化，它是这个deviceImpl的远端服务，其实后续APP对deviceImpl的操作都会转化为对这个远端服务mRemoteDevice的操作，而这个远端服务需要通过CameraService这个系统服务去获取到。

2、调用远程CameraService获取当前相机的远程服务

----------> cameraUser=CameraService.connectDevice();

3、将获取到的远程服务设置到CameraDeviceImpl实例中

----------> deviceImpl.setRemoteDevice(cameraUser)

这里面最终会通过前面APP传下来的回调函数---> callback.onOpened() ，返回这个CameraDeviceImpl

4、返回CameraDeviceImpl实例，即deviceImpl，它代表一个已经打开的相机设备。

所以是App调用的CameraManager的openCamera()方法，调用成功后，在回调函数里可以得到一个CameraDeviceImpl的实例，这个实例里包含其对应的远端服务。接下来看一看这其中所说的“调用远程CameraService获取当前相机的远程服务”是在做什么。

二、native framework

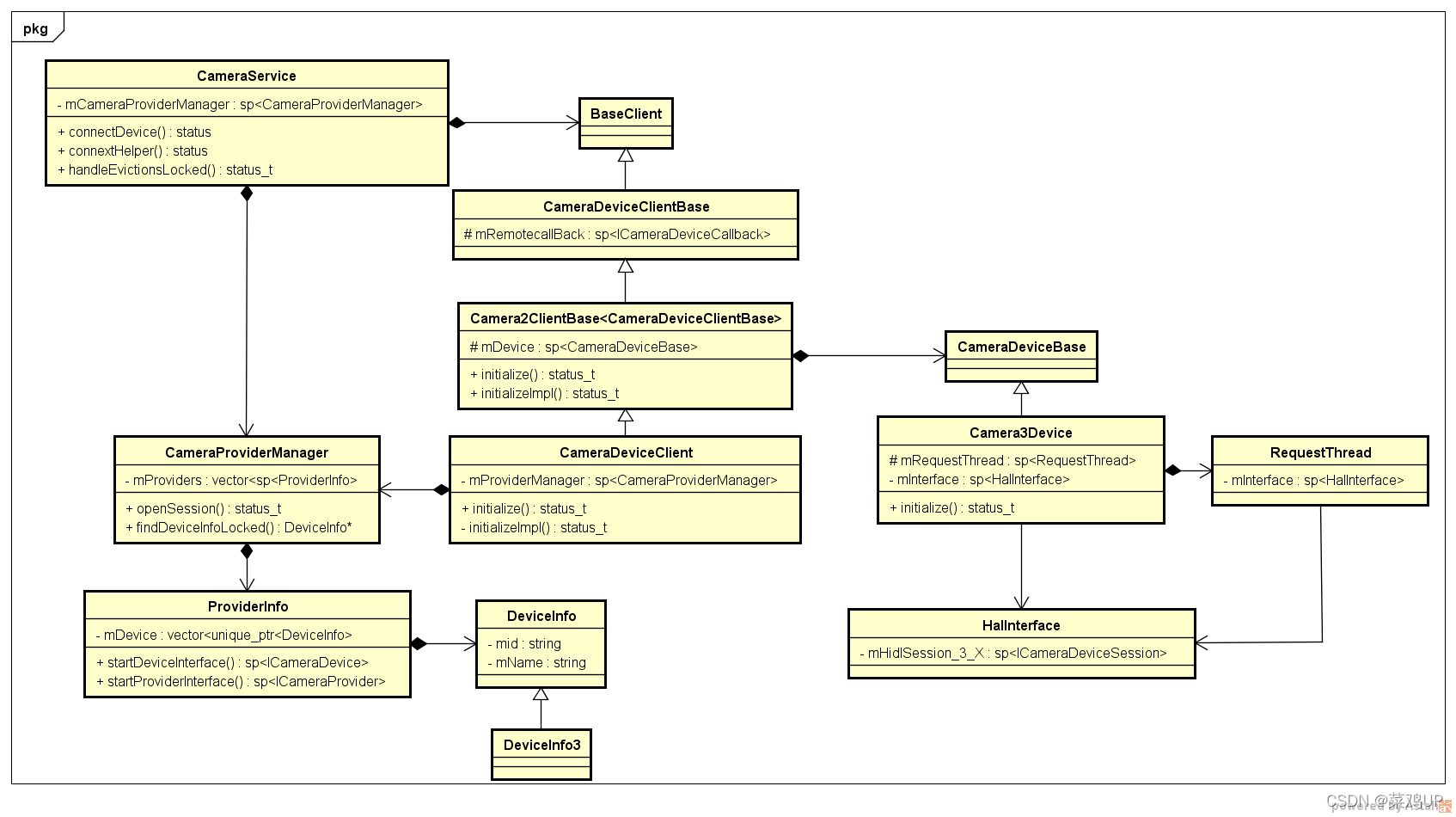

在App部分其中有一步叫做：调用远程CameraService获取当前相机的远程服务。这一步其实是通过AIDL调用到了CameraService::connectDevice()，这里就进入了native framework层，这个过程对应于前面流程图中CameraService.cpp到CameraProviderManager.cpp的这一部分，接下来看看这个过程中经历的事情。这里面有涉及到几个class：CameraService、CameraDeviceClient、Camera2ClientBase、Camera3Device、CameraProviderManager，它们之间的关系如下：

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6I-c6bihVVA=,size_20,color_FFFFFF,t_70,g_se,x_16

通过这部分的flow，我们可以看到在native framework里面做的事情大概可以总结如下：

1、handleEvictionsEvicted

处理相机的抢占机制，可以参考：Android Camera抢占机制——handleEvictionsLocked()

2、创建CameraDeviceClient对象，并初始化

即CameraDeviceClient::initialize()。这里面会调用到Camera2ClientBase::initialize()，而Camera3Device继承自Camera2ClientBase，从前面关系图里可以看出，其实可以看出来Camera3Device就是CameraDeviceClient的成员变量。所以这里面其实是会调用到Camera3Device::initialize()。

3、初始化Camera3Device

即Camera3Device::initialize()。这里面最重要的一步便是CameraProviderManager::openSession()，接下来看看这个openSession()里面做的事情：

findDeviceInfoLocked()：

根据CameraDevice的版本，从所有Provider中，找到对应的DeviceInfo。这些信息是在CameraService起来时已经保存好的，可以参考Android Camera之CameraServer的启动过程

startProviderInterface()：

根据刚刚deviceInfo中对应的provider的信息，获取到对应CameraProvider服务。

startDeviceInterface()：

通过CameraProvider的getCameraDeviceInterface_V3_x()实例化一个CameraDevice。这一步是通过HIDL调用到了Hal层，这个CameraDevice是Hal层实作的，和前面APP部分的CameraDevice有所不同，也有所联系

interface->open()

这个interface就是前面startDeviceInterface()得到的CameraDevice，这里是要通过CameraDevicce::open()创建一个有效的CameraDeviceSession。这一步也是通过HIDL调用到了HAL层。

需要说一下的是，这个函数有带一个参数给Hal层：即ICameraDeviceCallback。再向前追溯，可以看到是Camera3Device，调用CameraProviderManager::openSession()时传下来的，这个参数是this，其实就是Camera3Device，其实Camera3Device也是自ICameraDeviceCallback继承下来的，这个类可以看这里定义的接口：

/hardware/interfaces/camera/device/3.x/ICameraDeviceCallback.hal

里面有两个重要的方法：processCaptureResult()和notify()

再根据CameraDeviceSession构造HalInterface

将CameraDeviceSession赋值给HalInterface::mHidlSession_3_X

4 、创建FrameProcessor

即创建CameraDeviceClient::mFrameProcessor，并将CameraDeviceClient注册进mRangeListener中，因为CameraDeviceClient继承自FilteredListener。关于这个FrameProcessor的作用会在后面的文章中介绍，这里暂时就先跳过了。只需要知道CameraDeviceClient在初始化的时候有建立一个FrameProcessor线程就好了。

5、返回CameraDeviceClient对象给CameraManager.

所以到这里后，可以看出App openCamera()中，CameraDeviceImpl的RemoteDevice其实就是CameraService的CameraDeviceClient，后面App里对CameraDeviceImpl的操作，会通过AIDL调用到CameraService里的CameraDeviceClient。

三、Hal层

Android在hardware/interfaces/camera下定义了几个hidl interface：ICameraProvider、ICameraDevice和ICameraDeviceSession。Hal层必须要去实作这些Interface，这部分是由各个厂商（比如MTK、高通）去实作的，因此不同厂商的平台在这部分是会有差异的，这里就不细讲了。

前面在openSession()时，getCameraDeviceInterface_V3_x()和CameraDevice::open()会通过Hidl调用到由HAL层对应的实作里。

getCameraDeviceInterface_V3_x()这个接口通过HIDL调用到由Hal层实作的getCameraDeviceInterface_V3_x()函数里面去获取到一个实例化的Cameradevice；CameraDevice::open()，也会通过HIDL调用到HAL层实做的CameraDevice::open()去创建一个实例化的CameraDeviceSession

getCameraDeviceInterface_V3_x()定义在：hardware/interfaces/camera/provider/2.4/ICameraProvider.hal

CameraDevice::open()定义在：hardware/interfaces/camera/device/3.2/ICameraDevice.hal

总结

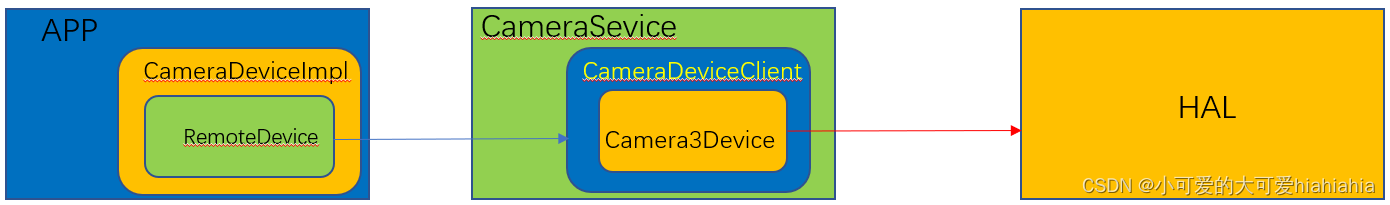

当APP调用openCamera()，会通AIDL调用到CameraService里面，CameraService又会通过HIDL去获取到HAL层实作的CameraDevice和CameraDeviceSession，并保存在Camera3Device中；APP也会在回调函数里得到一个CameraDeviceImpl实例，这个实例中远程服务（即 RemoteDevice）其实就是CameraSevice中的CameraDeviceClient，前面所说的Camera3Device正是CameraDeviceClient的数据成员，这样就建立起了从APP、framework和HAL层之间的联系，如下图所示：

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5bCP5Y-v54ix55qE5aSn5Y-v54ixaGlhaGlhaGlh,size_20,color_FFFFFF,t_70,g_se,x_16
