一. 引言

摄影中，光圈是一个很重要的元素，值得单独为它列一章出来讲。光圈的调整对于摄影来说非常重要，‌它直接影响着照片的最终效果，相信稍微接触过摄影的同学，多少都有听过"光圈"这个名词，常听到的可能就是光圈大小为多少：比如f1、f1.4、f5.6等等。这一章节就来介绍一下光圈，以及光圈到底影响哪些效果。

二. 光圈

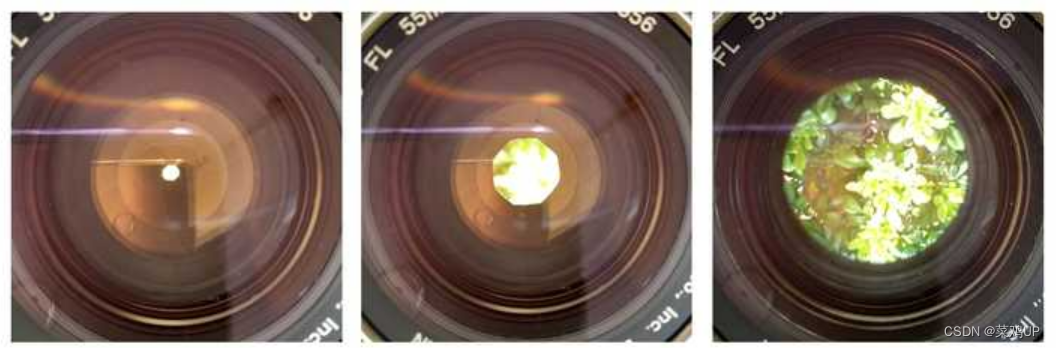

从物理硬件上来说，光圈是镜头内的一片多边形或者圆形的可变孔状光栅，可以控制镜头孔径大小的装置。比如下面这张图就展示了同一个镜头，其光圈开孔由小到大的的样子。

对于已经制造好的镜头，因为不可能随意改变镜头的直径，但可以改变光圈开孔的大小，以此来控制镜头的进光量等等。

光圈既然是控制了镜头的通光能力，那该怎么样来衡量光圈的大小呢？直观地感觉，可能会认为直接用光圈的开孔大小(比如开孔直径、开孔面积等等)来衡量就可以了，但接触过摄影的伙伴应该都知道其实使用的是f值。在介绍f值之前，我们先认识一下入瞳孔和出瞳孔。

2.1. 入瞳孔\出瞳孔

入瞳和出瞳是光学系统中的两个重要概念，可以将他们理解为光学系统中的入口和出口，光圈是有物理实体的，而入瞳和出瞳则是虚拟的，它们分别是光圈在物体侧和像侧看到的像。

入瞳孔

光圈叶片和我们肉眼之间还有若干的镜片，所以我们从镜头前方朝镜头内部望去，看到的开孔并不是光圈叶片真实的开孔，而是经过这中间镜片放大或缩小后的像，这个我们人眼看到的开孔就叫镜头在这个光圈下的入瞳孔。由前面凸透镜那一节的的回顾，根据光路图，我们不难画出光圈和入瞳孔之间的关系，如下图所示。

可以看出，通过入瞳孔边缘入射的光，折射后会经过光圈开孔的边缘，如上图中黑色粗线和绿色粗线所示；而在入瞳孔边缘之外的入射光，经过折射后，就会被光圈挡住，无法通过光圈开孔，如上图中红色粗线所示。也就是说，进入透镜的入射光最后能否通过通过光圈开孔是由入瞳孔决定的，只有能够通过入瞳孔的入射光，经过折射后才可以通过光圈开孔。因此入瞳孔决定了那些范围的入射光能进入相机。

出瞳孔

与入瞳孔相对的，就是出瞳孔了，从镜头尾部望去，光圈开孔和我们肉眼之间同样也是有若干的镜片，出瞳孔就是从镜头尾部看到的光圈开孔的像了。

有了前面对入瞳孔的介绍后，出瞳孔应该也容易理解，和入瞳孔的道理一样，如果一条光线经过镜头折射后可以通过光圈开孔，它的延长线就会经过出瞳孔，如图中紫色和绿色粗线所示；反之，如果光线经过折射后会被光圈挡住，那它的延长线就会被出瞳孔挡住，如图中红色光线。

2.1 f值

前面提过，使用的是f数来衡量镜头光圈的大小。光圈f值的定义如下:当镜头对焦在无限远时，f值的计算公式为

f-number=焦距/入瞳径(通光孔径)

焦距就不用多解释了；这里的入瞳径是什么呢————入瞳径就是入瞳孔的直径。从这个计算公式我们就可以解释前面这个反直觉的说法了：f值越小，光圈越大；f值越大，光圈越小。因为一般f常用做表示焦距，所以我们一般用N代表f-number。

看到这里后，大家心里是否会有疑惑：既然要描述光圏大小，为什么不直接使用光圈开孔直径或者面积呢，或者是使用入瞳孔的直径或者面积也好理解（因为毕竟入瞳孔是受光圈开孔控制的），而且f值的计算公式里为什么要扯上焦距呢，光圈为什么还要跟焦距有关？

f值的由来

公式是人为定义出来的的，既然传承了这么久，这样定义一定有它的道理。光圈f值是用来描述镜头的通光量的，那我们就先来看看像平面光照度公式

如果一个发光面的光亮度为L，镜头的透光率是 $\tau$ ，当对焦到无限远时，成像的照明度E就等于：

$E= \pi \tau Lsin^{2}\theta$

$\theta$ 是与轴平行而且经过入瞳孔边缘的出射光与轴线的夹角。

可以看出这里 $sin\left ( \theta \right )$ 的重要性，其中 $sin\left ( \theta \right )\approx \frac{D}{2f}$ ，代入上面那个公式后，可以得到：

$E= \pi L\tau \left (\frac{D}{2f} \right )^{2}= \left ( \frac{D}{f} \right )^{2}\times \frac{\pi \tau L }{4}$

这个公式可以看出：像平面的照度跟入瞳孔直径的平方(或着说入瞳孔的面积)成正比，与焦距的平方成反比(可以理解为焦距越长，光线在黑暗的镜筒里走的距离就越长，衰减得也就越多)。其中 $\frac{D}{f}$ 叫做相对孔径，但是镜头行业一般不常使用相对孔径的概念，而是使用相对孔径的倒数，也就是我们前面看到的f-number的计算公式，即f值。所以f值其实就是相对孔径的倒数：

$N=\frac{f}{D}=\frac{1}{2sin\left ( \theta \right )}$

这里应该可以理解为什么光圈f值要比光圈开孔直径(或面积)更能表示镜头通光能力了，为什么会用光圈f值来描述光圈的大小了。

这里也顺带提一下两种常见的错误的f值定义:

N=焦距/光圈开孔的直径

或

N=焦距/镜头第一片透镜的直径。

常见的f值

知道了光圈f值的定义后，我们就理解了这个反直觉的结论：f值越小，光圈越大；f值越大，光圈越小。现实中，镜头的光圈f值的标示是有一些列的标准值的，如：

f/1, f/1.4, f/2, f/2.8, f4, f/5.6, f/8, f/11等等

这些值其实也不难记，因为它们分别是等比级数： $1=2^{0}$ 、 $2=2^{1}$ 、 $4=2^{2}$ ， $8=2^{3}$ ， $16=2^{4}$ ， $32=2^{5}$ ， $64=2^{6}$ ， $128=2^{7}$ 的平方根的近似值。对应关系如这个表所示：

等比级数	$1=2^{0}$	$2=2^{1}$	$4=2^{2}$	$8=2^{3}$	$16=2^{4}$	$32=2^{5}$	$64=2^{6}$	$128=2^{7}$
平方根	1	1.4	2	2.8	4	5.6	8	11
f值	f/1	f/1.4	f/2	f/2.8	f/4	f/5.6	f/8	f/11
