威纶通触摸屏做主站（客户端）与modsim虚拟从站通过MODBUS TCP/IP通讯测试

触摸屏组态软件为easybuilder pro

威纶通触摸屏TK8071IP作为主站（客户端）

modsim作为从站（服务器）

1、组态触摸屏程序

1.1 首先新建一个触摸屏项目，设备选择TK8071IP，触摸屏的IP地址设定为192.168.0.8

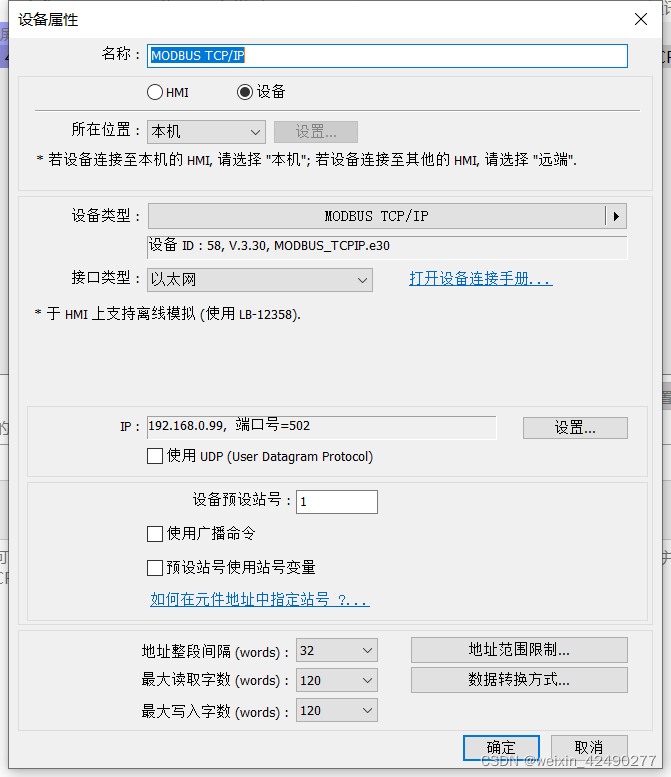

1.2 选择系统参数，添加一个设备，设备类型选择MODBUS TCP/IP，接口类型选择以太网，设置IP地址和端口号，注意IP地址为运行modsim的电脑的IP地址。此地址必须和触摸屏的地址处于同一网段。这里设置为192.168.0.99，端口号为默认的502.设备预设站号为1.

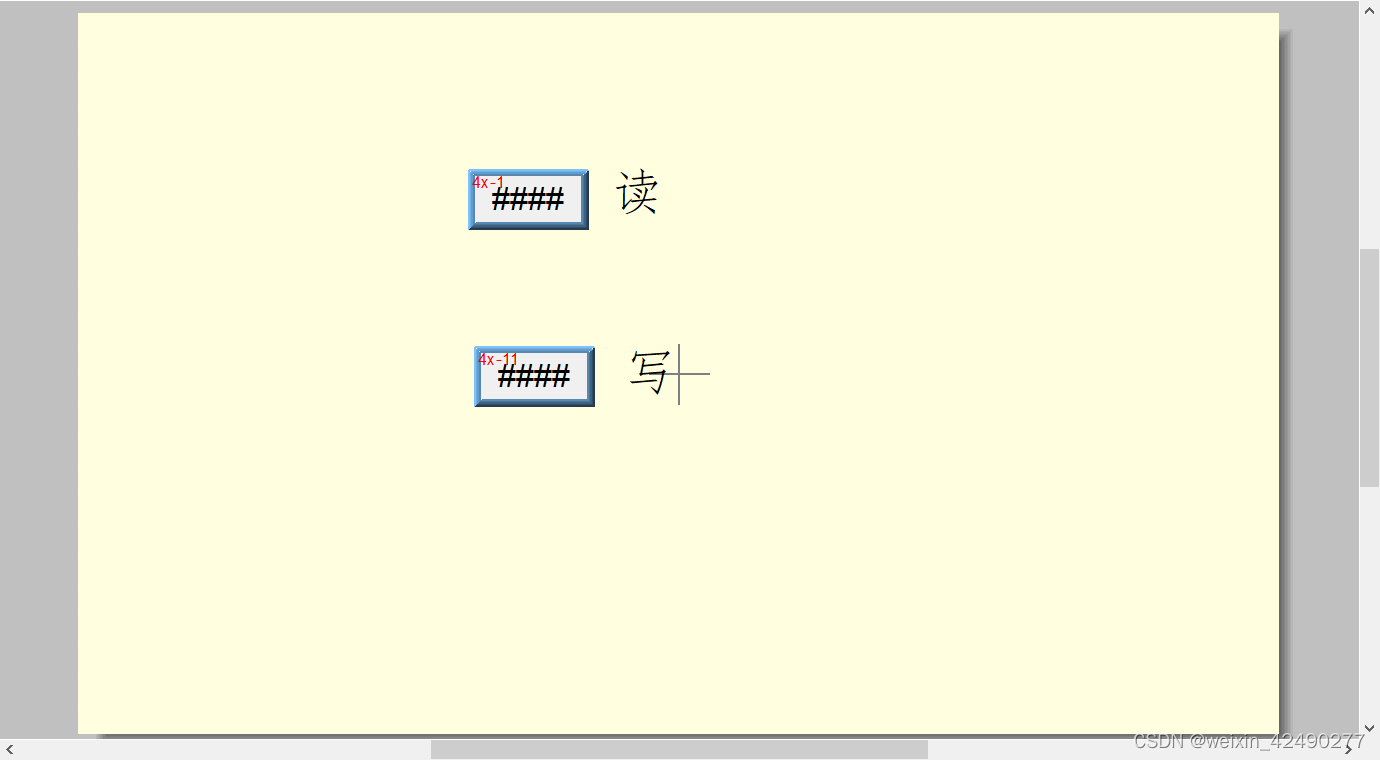

1.3 新建一个画面，画面上添加两个“数值”元件 ，地址分别为40001和40011，用来测试通讯。

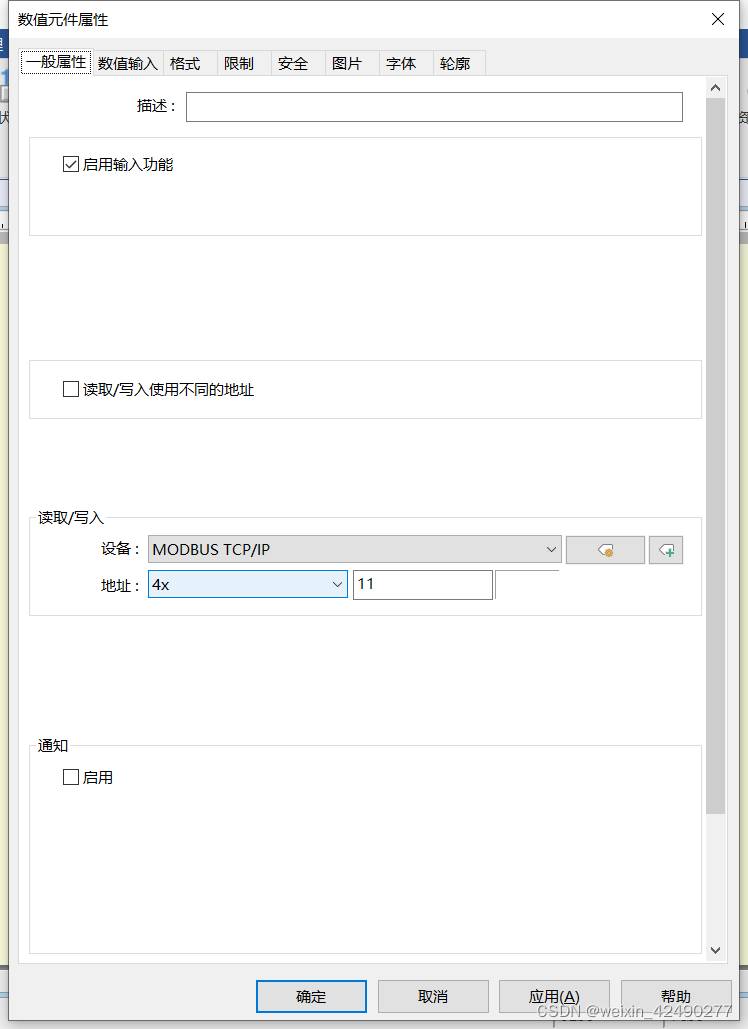

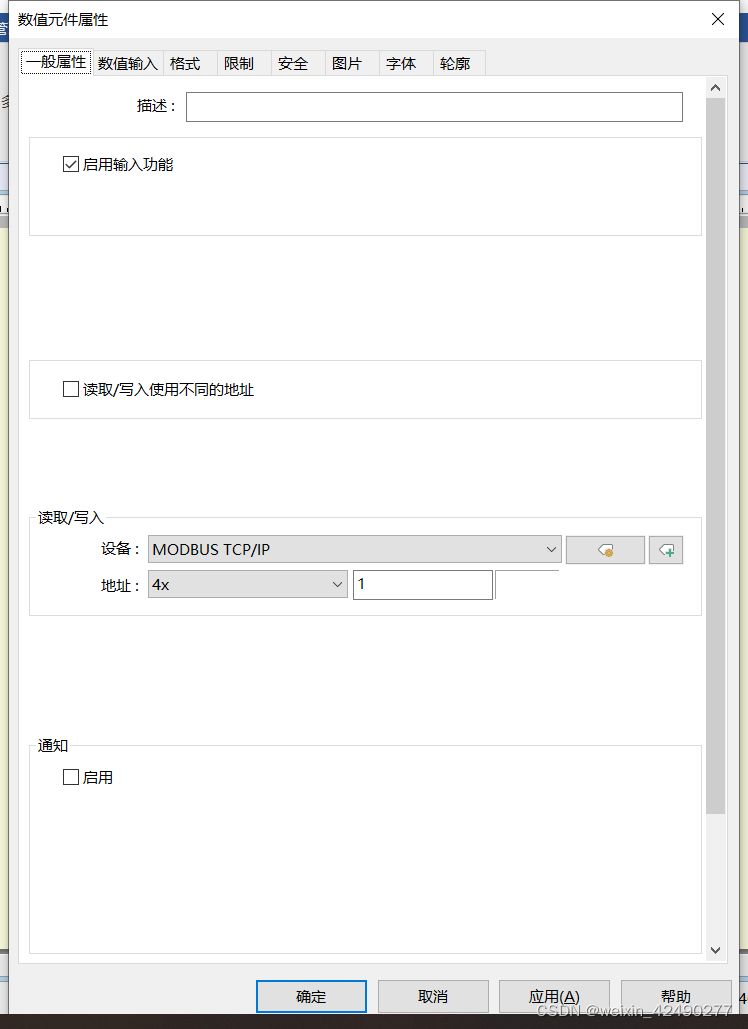

两个元件的设置画面如下：

 1.4 画面组态完成后，把项目下载的触摸屏里。

2、modsim设置

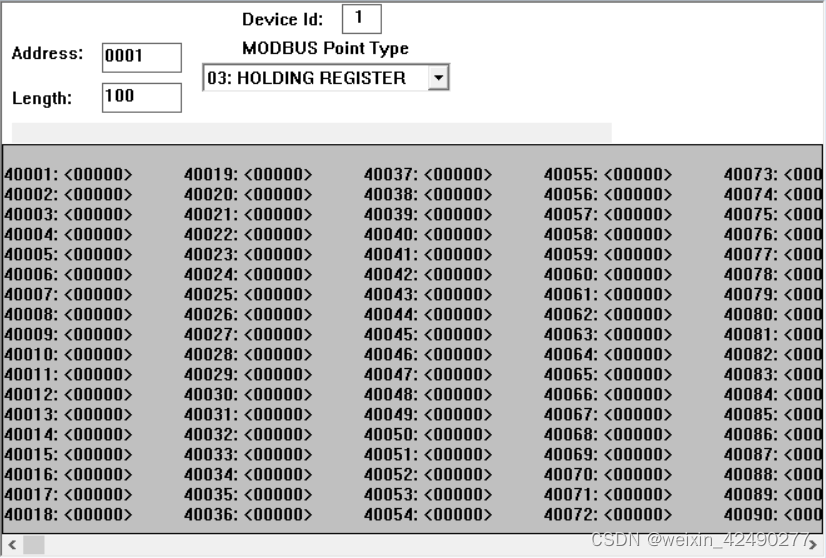

2.1 打开modsim软件，点击文件，新建一个设备，Device ID设置为1，注意：必须和1.2步设置的预设站号一致，Adress选择从1开始，长度为100，寄存器选择03：HOLDING REGISTER

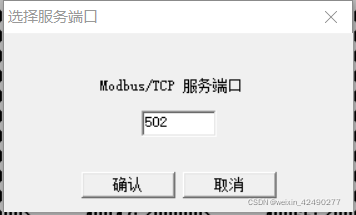

2.2 点击 modsim的连接设置，以此点击 “连接”、“Modbus/TCP服务器”，服务端口设置为502，必须和1.2步设置的一致。Modsim即可和触摸屏成功通讯。

3 通讯测试

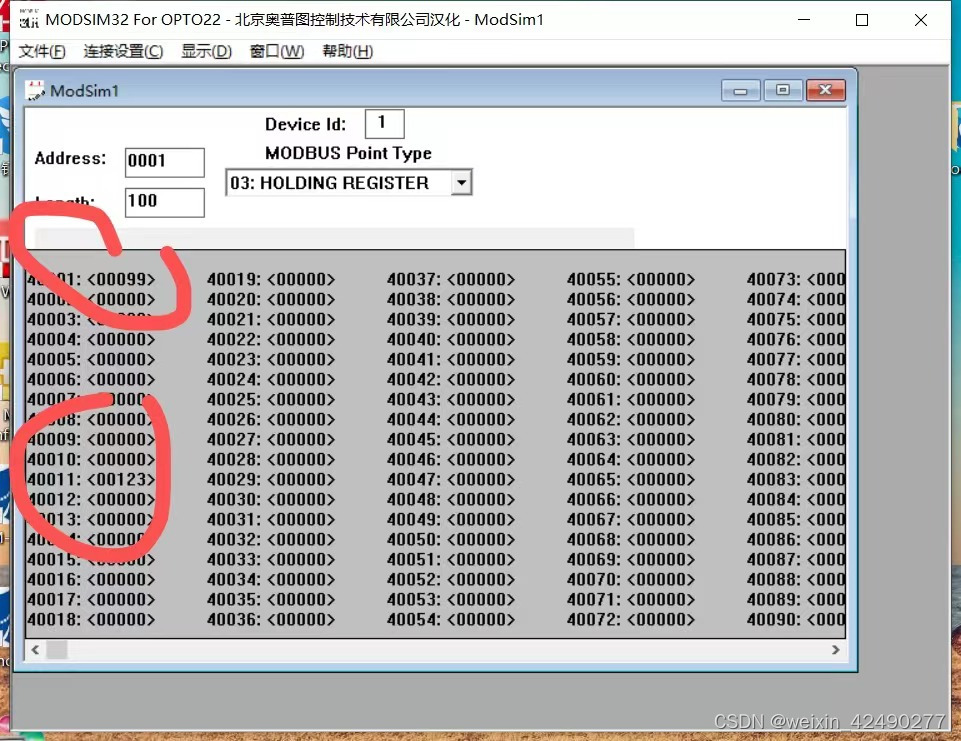

 双击modsim的40001，把40001的数值改为99，观察触摸屏读的数据是否变化

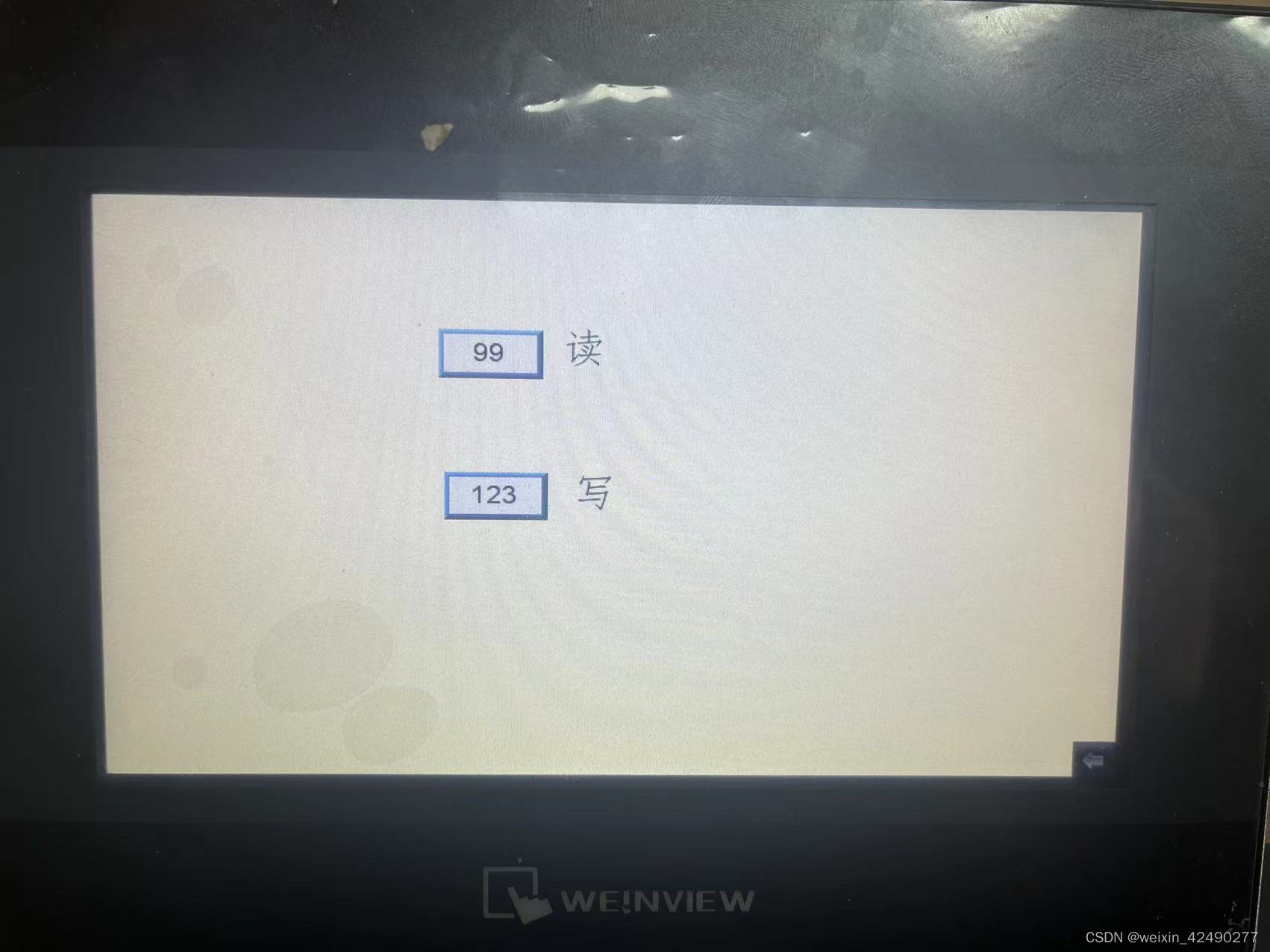

在触摸屏上把写的数值改为123，观察modsim的40011是否变化
