AD中板层设计中Add Layer与Add Internal Plane的区别

一、层说明

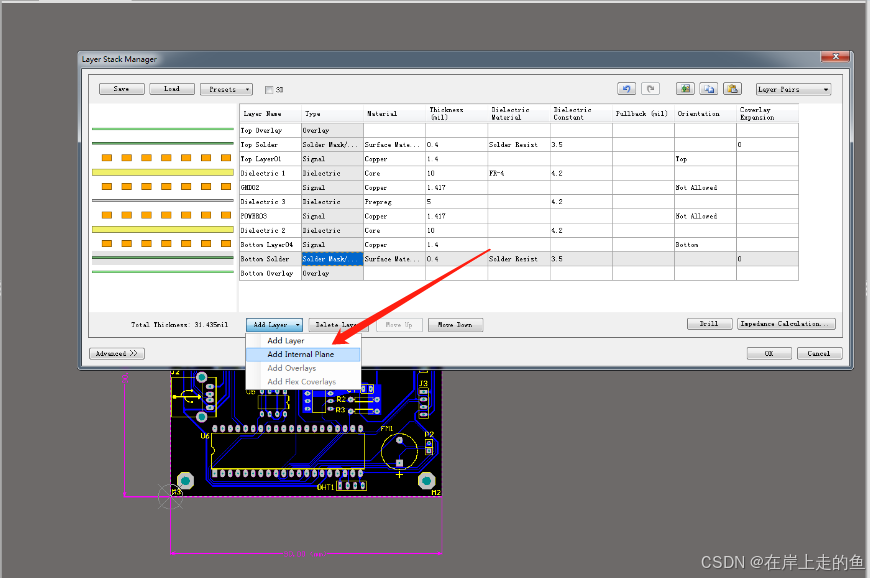

  我们在进行层设置时，通常有两个选项，一个是Add Layer，一个是Add Internal Plane。在层叠设置时这两选项都是可以用的，但是属性及使用方法都是有所区别的。

二、属性区别

1、Add Layer ：添加中间层，此层可以作为走线层，和普通的顶层和底层属性一样，只是走线会在内部，属于正片腐蚀。
2、Add Internal Plane：添加内电层，可以做电源层，也可以做走线层。内电层是整个完成的铺铜平面，使用时属于负片腐蚀，即有走线的地方是腐蚀掉的，这里你可以把走线理解为分割线。
