样条曲面_用SolidWorks画一个曲面把手，用扫描、放样、边界都行

最新推荐文章于 2025-03-18 17:03:03 发布
最新推荐文章于 2025-03-18 17:03:03 发布
阅读量2.8k 收藏 2
点赞数 2
文章标签： 样条曲面
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42510604/article/details/112625394
版权
本文详细介绍了如何使用SolidWorks通过样条曲线、扫描、放样和边界等工具创建曲面把手。从草图绘制到曲面缝合，再到最终的实体建模，每个步骤都有清晰说明，适合初学者学习。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >


曲面把手

2020年11月文件分享

后台发送：2011 获取文件

或底部阅读原文输入提取码

提取码：2011



建模过程

1.在【上视基准面】画中心线和点，作为后面草图的参考。

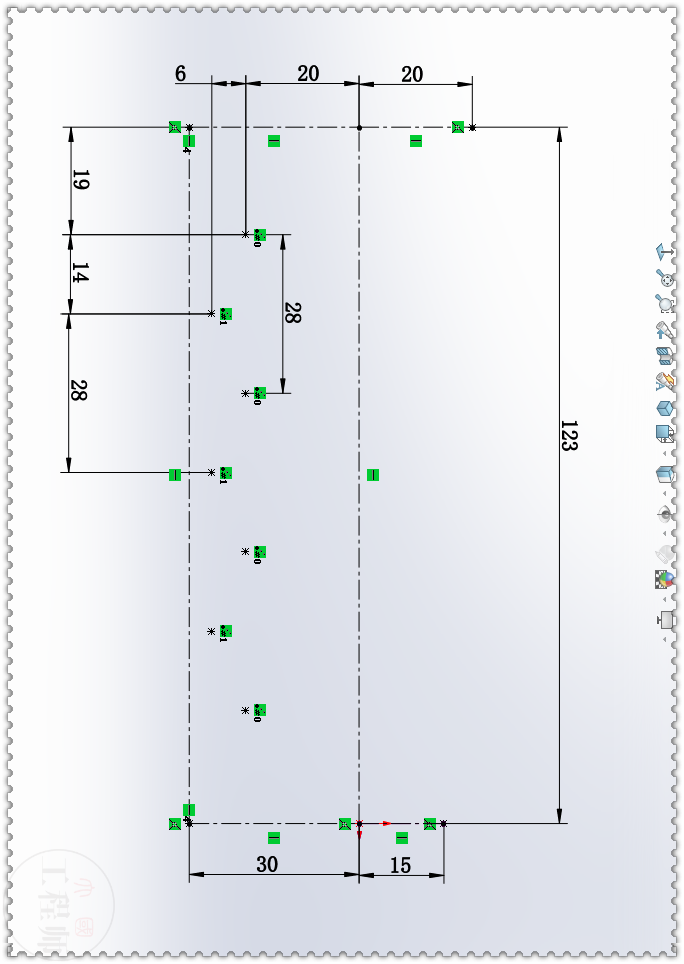

2.在【上视基准面】新画一个草图，画样条曲线。(箭头所指的两个控点，添加的是共线几何关系)
