5 模板工具Jaspersoft Studio

5.1 概述

Jaspersoft Studio是JasperReports库和JasperReports服务器的基于Eclipse的报告设计器; 它可以作为Eclipse插件或作为独立的应用程序使用。Jaspersoft Studio允许您创建包含图表，图像，子报表，交叉表等的复杂布局。您可以通过JDBC，TableModels，JavaBeans，XML，Hibernate，大数据（如Hive），CSV，XML / A以及自定义来源等各种来源访问数据，然后将报告发布为PDF，RTF， XML，XLS，CSV，HTML，XHTML，文本，DOCX或OpenOffice。

Jaspersoft Studio 是一个可视化的报表设计工具,使用该软件可以方便地对报表进行可视化的设计，设计结果为格式.jrxml 的 XML 文件，并且可以把.jrxml 文件编译成.jasper 格式文件方便 JasperReport 报表引擎解析、显示。

5.2 安装配置

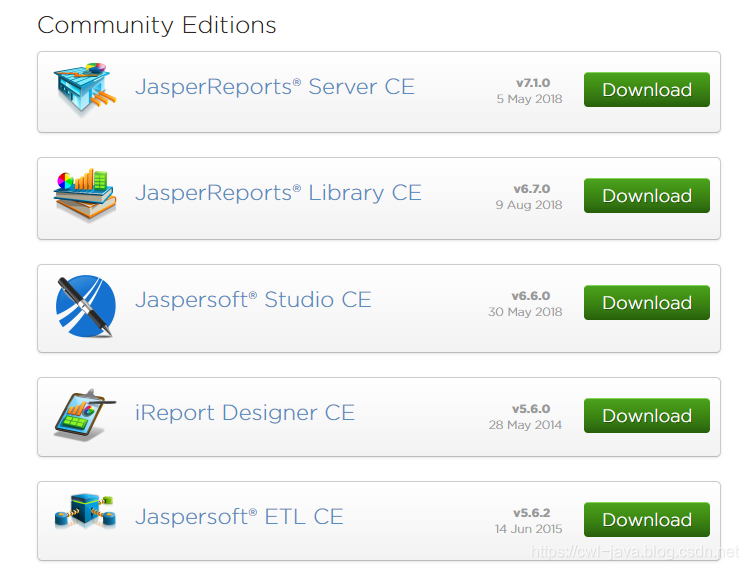

到JasperReport官网下载 https://community.jaspersoft.com/community-download
在这里插入图片描述
下载 Library Jar包（传统导入jar包工程需下载）和模板设计器Jaspersoft studio。并安装Jaspersoft studio，安装的过程比较简单，一直下一步直至安装成功即可。

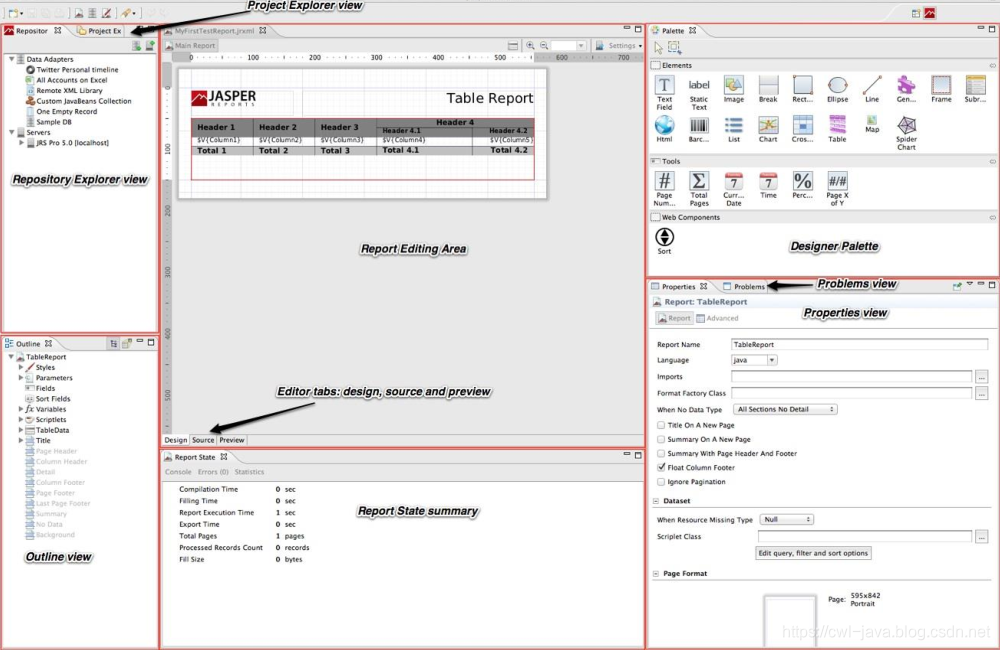

5.3 面板介绍

在这里插入图片描述

Report editing area （主编辑区域）中，您直观地通过拖动，定位，对齐和通过 Designer palette（设计器调色板）对报表元素调整大小。JasperSoft Studio 有一个多标签编辑器，Design,Source 和 Preview：
Design tab：当你打开一个报告文件，它允许您以图形方式创建报表选中
Source tab：包含用于报表的 JRXML 源代码。
Preview tab：允许在选择数据源和输出格式后，运行报表预览。
Repository Explorer view：包含 JasperServer 生成的连接和可用的数据适配器列表
Project Explorer view：包含 JasperReports 的工程项目清单
Outline view：在大纲视图中显示了一个树的形式的方式报告的完整结构。
Properties view：通常是任何基于 Eclipse 的产品/插件的基础之一。它通常被填充与实际所选元素的属性的信息。这就是这样，当你从主设计区域（即：一个文本字段）选择一个报表元素或从大纲，视图显示了它的信息。其中一些属性可以是只读的，但大部分都是可编辑的，对其进行修改，通常会通知更改绘制的元素（如：元素的宽度或高度）。
Problems view：显示的问题和错误，例如可以阻断报告的正确的编译。
Report state summary 提供了有关在报表编译/填充/执行统计用户有用的信息。错误会显示在这里

5.4 基本使用

5.4.1 模板制作

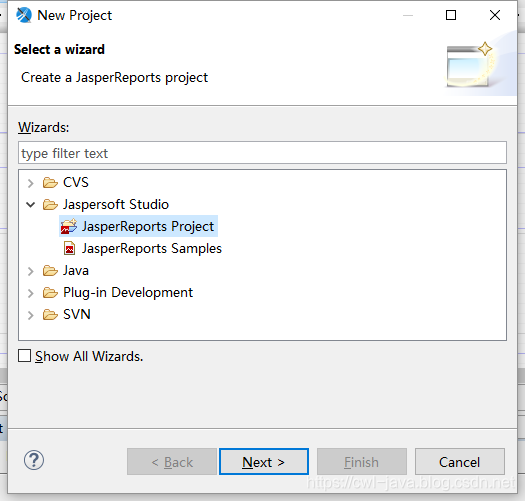

（1）打开Jaspersoft Studio ，新建一个project, 步骤： File -> New -> Project-> JasperReports Project
在这里插入图片描述

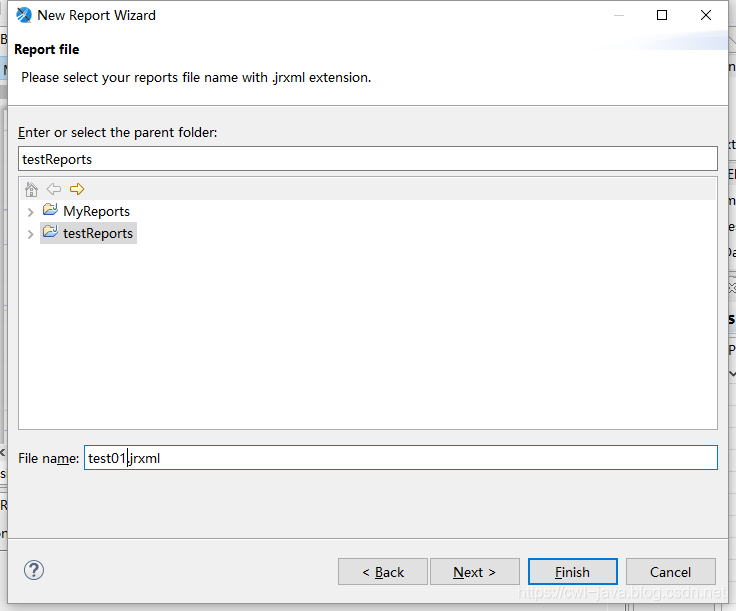

（2）新建一个Jasper Report模板，在 Stidio的左下方Project Explorer 找到刚才新建的Project (我这里新建的DemoReport),步骤：项目右键 -> New -> Jasper Report

在这里插入图片描述
（3）选择 Blank A4 (A4纸大小的模板)，然后 Next 命名为DemoReport1.jrxml

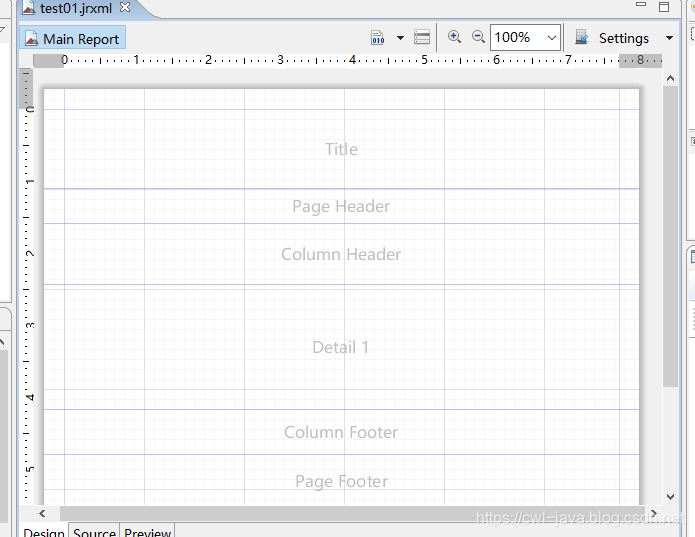

如图所示，报表模板被垂直的分层，每一个部分都是一个Band,每一个Band的特点不同：

Title(标题)：只在整个报表的第一页的最上端显示。只在第一页显示，其他页面均不显示。
Page Header(页头)：在整个报表中每一页都会显示。在第一页中，出现的位置在 Title Band的下面。在除了第一页的其他页面中Page Header 的内容均在页面的最上端显示。
Page Footer(页脚)：在整个报表中每一页都会显示。显示在页面的最下端。一般用来显示页码。
Detail 1(详细)：报表内容，每一页都会显示。
Column Header(列头)：Detail中打印的是一张表的话，这Column Header就是表中列的列头。
Column Footer(列脚)：Detail中打印的是一张表的话，这Column Footer就是表中列的列脚。
Summary(统计)：表格的合计段，出现在整个报表的最后一页中，在Detail 1 Band后面。主要是用来做报表的合计显示。

5.4.2 编译模板

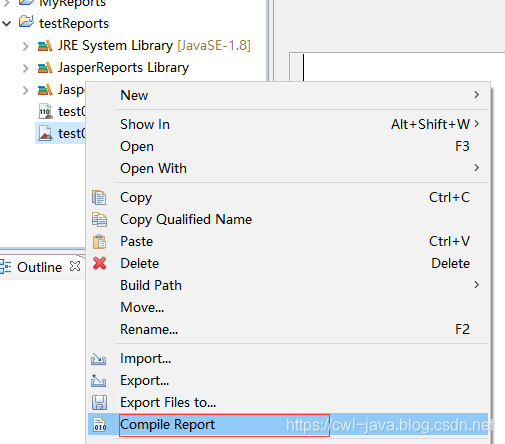

右键单机模板文件 -> compile Report 对模板进行编译，生成.jasper文件
在这里插入图片描述

5.4.3 整合工程

（1）新建SpringBoot工程引入坐标

<parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.0.5.RELEASE</version>
        <relativePath/>
    </parent>
    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
