物联网GPRS模块流量计算

物联网GPRS模块流量计算

    MQTT(消息队列遥测传输) 是ISO 标准下一个基于TCP/IP的消息发布/订阅传输协议。

一、TCP消耗流量计算

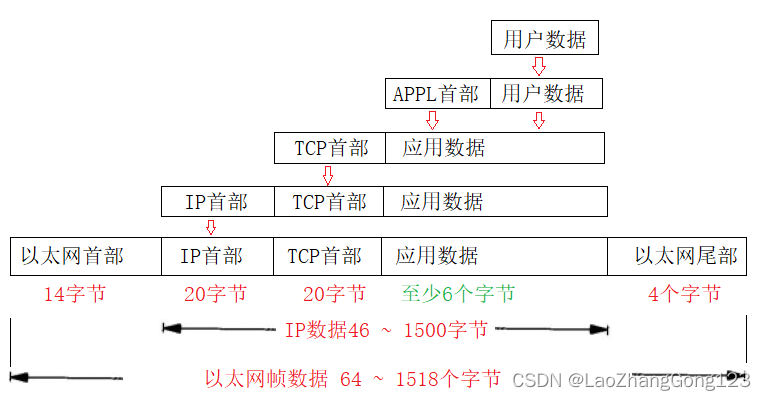

以太网数据包结构：

以太网首部 + IP首部 + TCP首部 + APPL首部 + 用户数据 + 以太网尾部

以太网首部为14个字节

IP首部为20个字节

TCP首部为20个字节

APPL首部通常是指用户数据的字节总数，它的长度是用户自定义的，我的4G模块是占2个字节；

以太网尾部为4个字节

以上合计为60个字节

应用数据就是我们要发送的内容。

1、TCP连接流量计算

TCP成功连接需要3次握手，消耗流量约178字节。

TCP连接失败消耗流量，每次失败约104字节

2、数据发送流量计算

假定下位机发送内容长度x个字节，服务器应答内容长度为y个字节，则

假定下位机发送内容长度x个字节，服务器应答内容长度为y个字节，则

下位机发送字节数量为：x+60，服务器ACK是60，合计x+120

服务器发送字节数量为：y+60，下位机ACK是60，合计y+120

3、MQTT消息的字节数

下位机发送的“消息主题”和“消息内容”均属于流量的一部分。

服务器发送的“消息主题”和“消息内容”也属于流量的一部分。

4、服务器流量统计

连接次数流量统计，下位机发送的流量统计，服务器发送的流量统计。

二、UDP消耗流量计算

1、UDP连接，不需要应答；消耗流量为28个字节。

注意：这个28基本固定，是TCP/IP头部等信息长度。

2、数据发送流量计算

假定下位机发送内容长度x个字节，服务器应答内容长度为y个字节，则

下位机发送字节数量为：x+28

服务器发送字节数量为：y+28
