AD16如何布线和铺铜

设置好布线规则后，就是布线。

1、布线

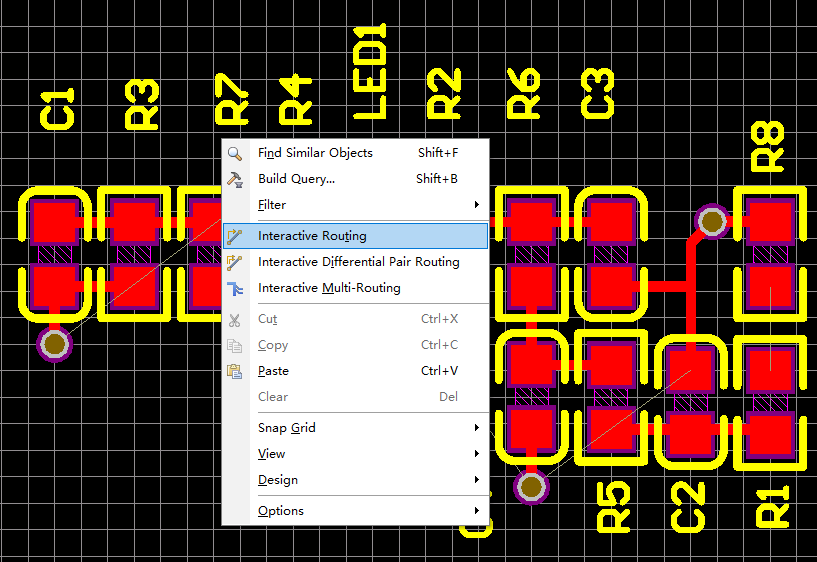

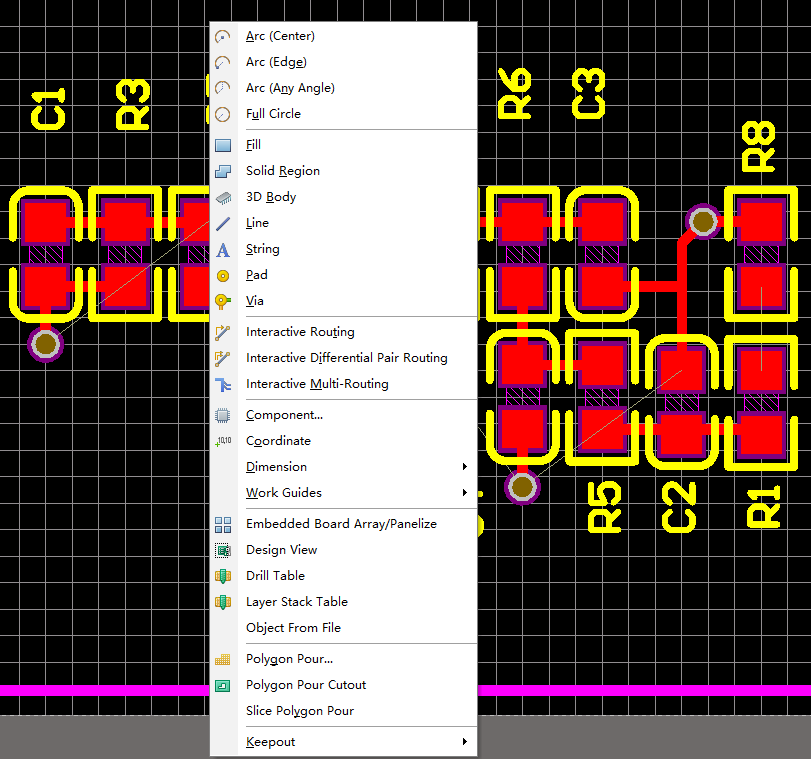

1)、点击“鼠标右键”，选择“Interactive Routing”开始布线。

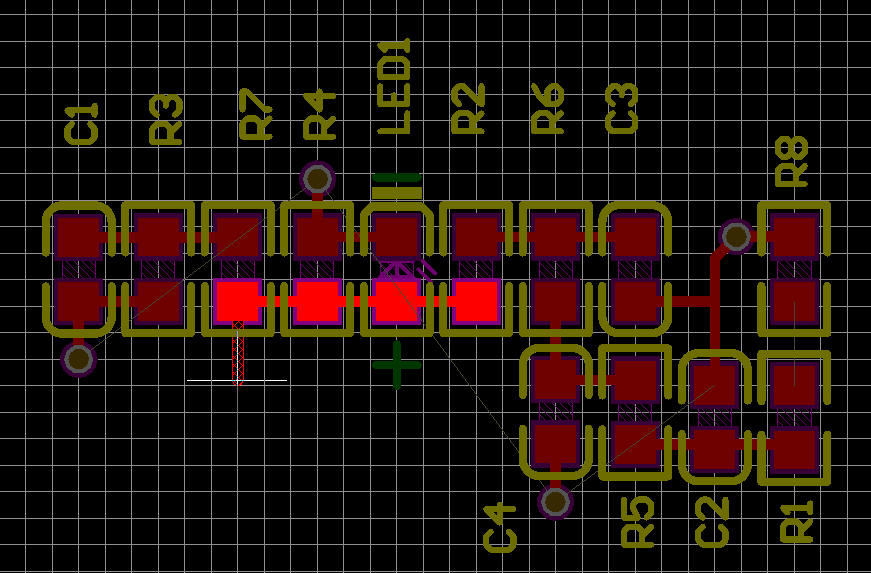

2)、按下字母键“P”，再按下字母键“V”，就可以放置过孔。

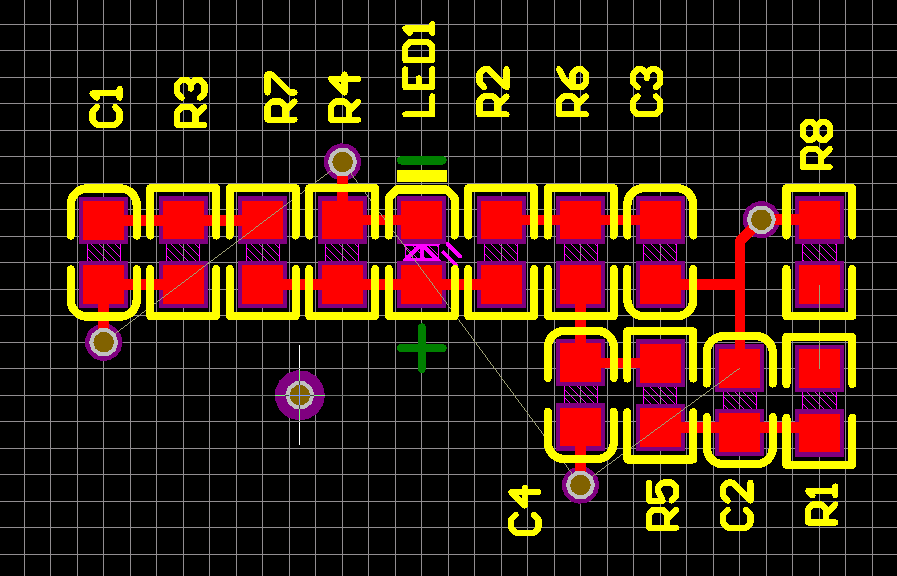

3)、在走线状态中，按下小键盘上的“*键”、“+键”或“-键”，都可以在指定放置过孔。

2、布线结束后，就是铺铜

1）、点击“Place”---“Polygon Pour…”,执行铺铜。

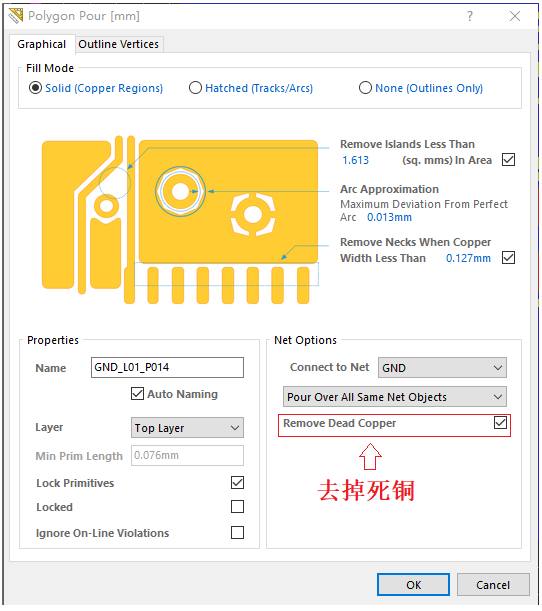

2）、使用“Pour Over All Same Net Objects”，进行铺铜。

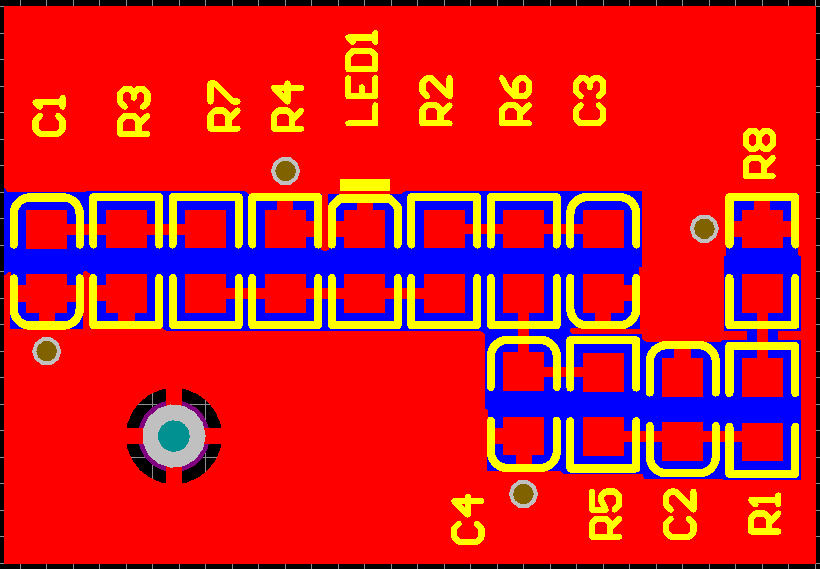

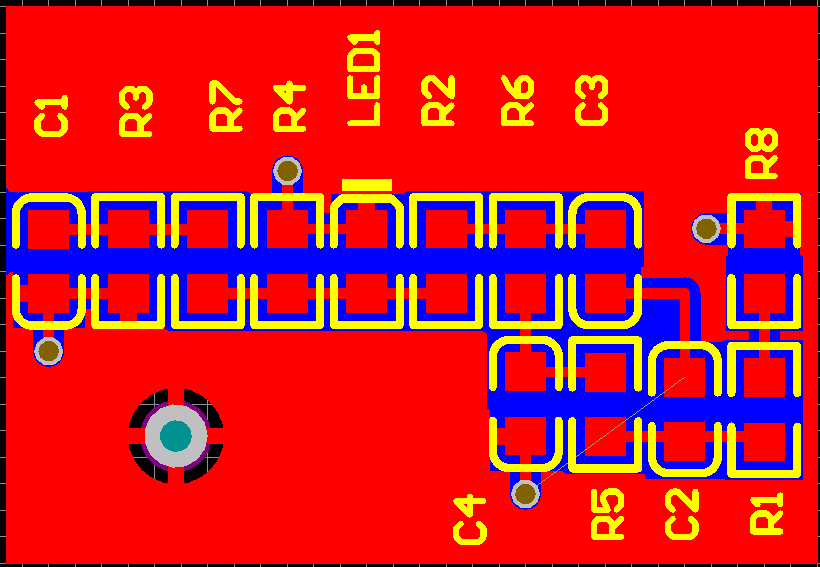

铺铜效果图如下：

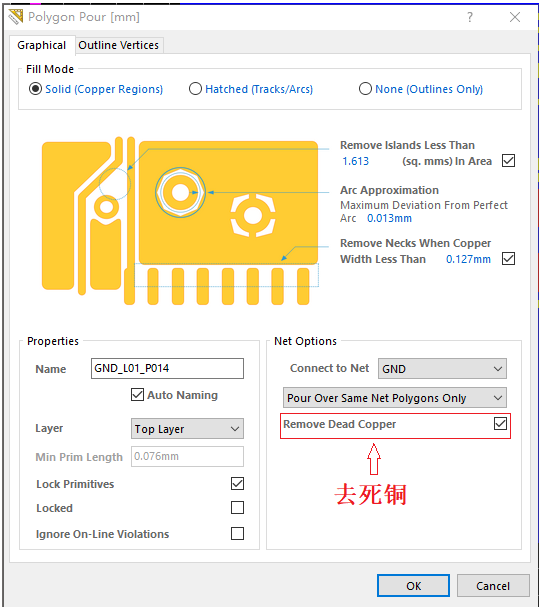

3）、使用“Pour Over Same Net Polygons Only”，进行铺铜。这种方法少用。

铺铜效果图如下：

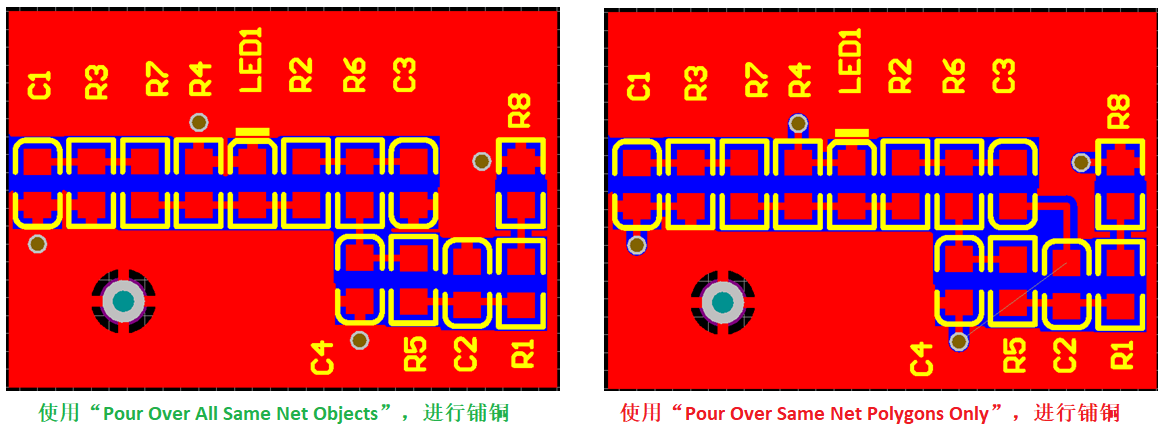

3、比较铺铜效果：

AD16使用“Pour Over All Same Net Objects”，进行铺铜，效果相对较好。若使用“Pour Over Same Net Polygons Only”，进行铺铜，可能出现线路不通，要少用。

4、重新铺铜

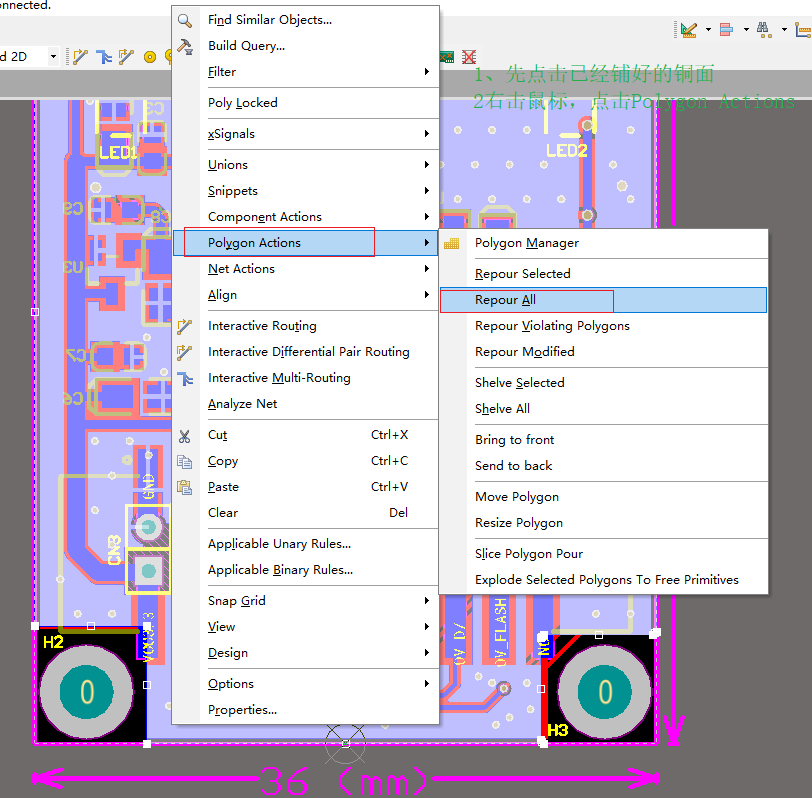

1、先点击已经铺好的铜面

2、右击鼠标，点击Polygon Actions，见下图：
