AT+CPSMS/AT+CEDRXS - NB网络PSM 和 eDRX配置参数说明

一、前提条件

以下内容以中移M5311 NB模组举例

NB-IoT节电 目前有两种模式，EDRX模式和PSM模式

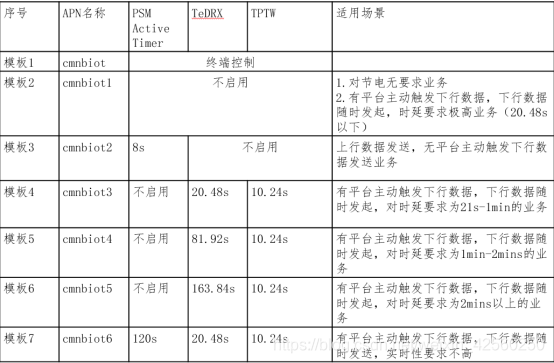

模式的决定由APN决定。Cmnbiot1/2/3/4/5/6 这六个APN 已经由核心网决定好。终端无法更改，开卡时已经决定。
Cmnbiot这个APN 是终端可配置PSM和EDRX的时间。

二、PSM时间配置

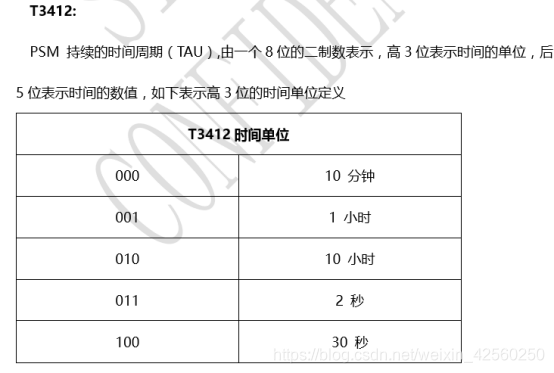

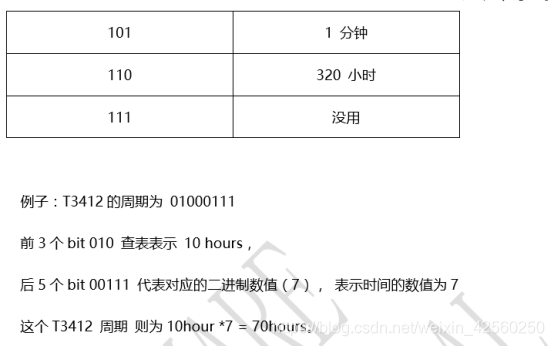

配置的命令不同模组AT命令不一样，在对应的AT命令里有，但是参数的代表意义是一样的 其中T3324和T3412 两个参数都是八位二进制数，代表的AT指令AT+CPSMS=1,“00101111”,“00100010” 参数意义如下

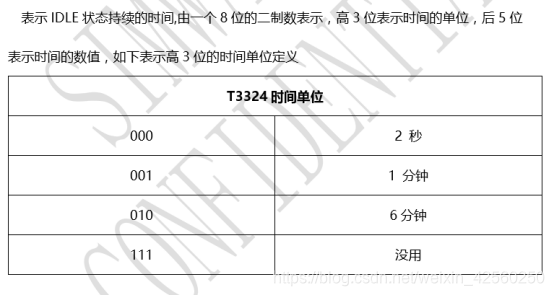

T3324

其中。目前实网T3412最低可设置54min，最长可设置310h;T3324最小值2s，最大值186分钟。配置示例如下：
AT+CPSMS=1,“00101111”,“00100010” //设置 T3412 为 15hr，T3324 为 2min

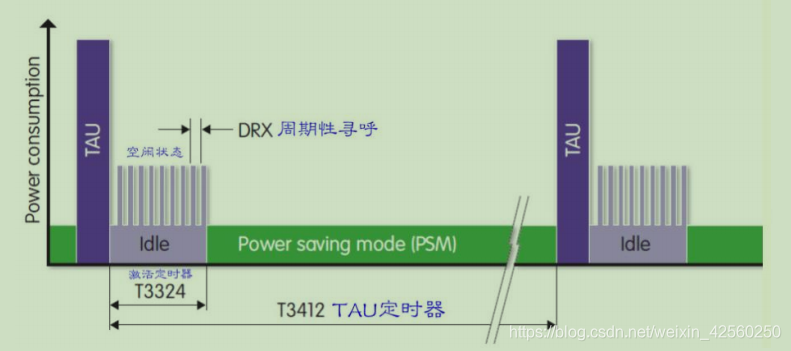

需要注意 T3412定时器是从进入idle开始计时的。流程图如下：

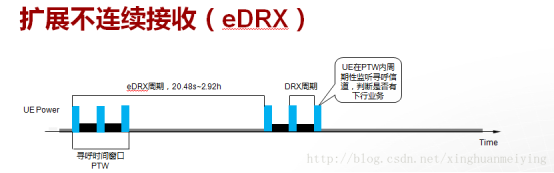

三、EDRX模式

代表指令AT+CEDRXS=1,5,“0011” （20.48s）其中eDRX最长可配置2.91h，最短可配置20.48

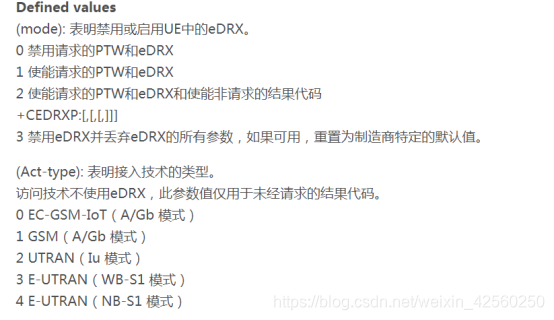

目前第二个参数一般设置4 E-UTRAN(NB-S1模式)。示例如下
AT+CEDRXS=1,5,“0011” //设置 eDRX 寻呼周期为 40.96

EDRX还有一个PWT寻呼周期，参数配置时间如下

目前.实网中 PTW需要根据实网的DRX周期配置 建议PTW最低配置5.12s，最长可配置40.96s
设置的话，每个模组的AT命令集都有对应的命令，会有设置这几个参数的格式说明 然后对照上表就可以设置。
