低通和带通抽样定理

低通抽样定理

一个频带限制在 (0，$f_H$) 内的低通信号 m(t)，如果以 $f_s$≥2$f_H$ 的速率进行均匀抽样，则由抽样序列 {m(n$T_s$)} 可无失真地恢复出 m(t)。其中，$f_H$为上限频率， $f_s$为抽样速率，$T_s$为抽样间隔。
均匀抽样即等间隔抽样。
$f_s$=2$f_H$ 是最小的抽样速率，也称为奈奎斯特抽样速率。
$T_s$=$\frac{1}{f_s}$，可见抽样速率越小，抽样间隔越大。$T_s$=$\frac{1}{2f_H}$ 称为奈奎斯特抽样间隔。
当抽样速率 $f_s$＜2$f_H$ 时，就会出现频谱混叠。

带通抽样定理

频带限制在 ($f_L$，$f_H$) 内的带通信号 m(t)，带宽 B=$f_H$-$f_L$，若$f_H$=nB+kB(其中n∈N,0≤k<1)，则能无失真恢复出 m(t) 的最小抽样速率 $f_s$=2B(1+$\frac{k}{n}$)。

如果以上面的最小抽样速率对带通信号进行抽样，则抽样后的信号频谱既不留空隙，也无混叠现象。 需要注意的是，抽样速率大于此数值，不一定都满足要求。
例题：$f_L$=100.5MHz，$f_H$=100.9MHz，$f_H$=252B+0.25B
解：带宽：B =$f_H$-$f_L$=0.4MHz=400kHz
带通抽样速率：$f_s$=2B(1+$\frac{k}{n}$)=2×400kHz×(1+$\frac{0.25}{252}$)=800.8kHz
如果上面的例题用低通抽样定理，则抽样速率大于等于2倍的$f_H$，至少得201.8MHz，相比于800.8kHz要大很多，因此在实现上就比较难，因此带通信号用带通抽样定理解决。
在实际中，下限频率$f_L$要比带宽大得多。

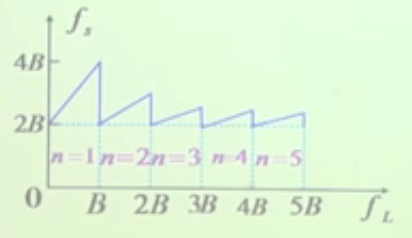

带通抽样速率$f_s$与下限频率$f_L$的关系曲线如下图所示。

上图是根据式子 $f_s$=2B(1+$\frac{k}{n}$) 绘制的，k=0时，$f_s$取最小值2B，k=1时，$f_s$取不同n下的最大值。
