带通抽样定理的理解

带通信号抽样速率的一统性研究（篇二）:带通抽样定理的理解

写在前：

  本篇是《带通信号抽样速率的一统性研究》的篇二，基础知识部分。主要从频域角度对低通抽样定理进行了介绍。

  上一篇我们探讨了对低通信号的抽样和恢复：低通抽样定理的理解。在实际工程中经常遇到带通型信号，即频谱不是从直流开始，而是在$f_L\backsim f_H$的一段频带内的信号。设信号带宽$B=f_H-f_L$，通常把$f_L>B$的信号称为带通信号。

  现在我们给定带通信号$m(t)$，其频谱$M(f)$位于$f_L\le f\le f_H$上，带宽为$B=f_H-f_L$，如果以抽样间隔$T_s$（即速率$f_s$）进行抽样，要求从抽样序列$\{m_n=m(n{T}_s)，n=0,\pm 1,\pm 2,\dots \}$中能够完全还原$m(t)$，那么$T_s$（或$f_s$）应该如何选取？

  显然，按照带限信号抽样定理，使$f_s>2f_H$，上述要求是可以满足的。然而，下面将说明，使$f_s$为$[2B,4B]$之间的某些值也是可行的。由于很多时候$f_H\gg B$，使我们即将阐述的这个结论给出的$f_s$比按照低通抽样定理给出的低很多，因而，这一结论是很有用的。从前面的分析可见，抽样过程使频谱按$f_s$重复，而正确的抽样的信号是频谱重复过程中不能相互交叠。依据这一想法，下面分两种情形来讨论。

  1、$f_H$是$B$的整数倍

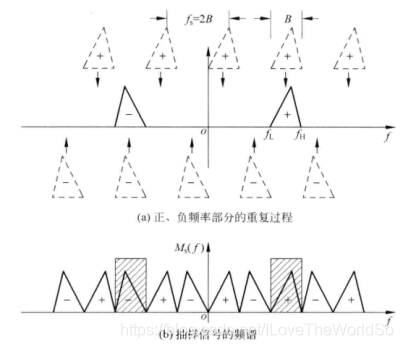

  这时$f_H=nB$，$n$为某正整数。图1以$n=3$为例示意了这种情形，图中分别示出了带通信号的正负频率部分按$f_s=2B$的重复过程，易见它们彼此恰巧错开，所有的重复频谱部分不会发生交叠，于是，只要取$f_s=2B$，可以正确抽样。

$$图1f_H=nB的情形$$

  2、$f_H$不是$B$的整数倍

  不妨记$f_H=nB+pB$，其中$0<p<1$。这时可适当下移$f_L$，将带宽扩展为$B^{\prime }$，使$f_H$是$B^{\prime }$的整数倍，即$$f_H=n{B}^{\prime }=n[B(1+\frac{p}{n})]$$
可见$B^{\prime }=B(1+p/n)$。而后可按情形1，取抽样速率$f_s=2B^{\prime }$就可以正确抽样。

  综上所述，得出带通信号的抽样原则：对于一般带通信号，不妨设$f_H=nB+pB$（其中$n=[f_H/B]$，$n$是至少为1的正整数，而$0\le p<1$，等于零的表达已经将低通信号视为一种带通信号），$f_s$的选取原则为$$f_s=2B^{\prime }=2B(1+\frac{p}{n})=\frac{2f_H}{n}$$
可见，$2B\le f_s<4B$。

  又由图1.（b）易见，由$M_s(f)$还原$M_{(}f)$的方法是使用带通滤波器（BPF），即$$m(t)=BPF[m_s(t)]$$
其中，BPF应该对准频率范围：$f_L\le \mid f\mid \le f_H$。

  最后注意到，低通抽样的条件为范围$f_s>2B$（参见上一篇低通抽样定理的理解），而带通抽样的条件的精确值$f_s=2B(1+p/n)$。其实，带通抽样的条件通常也是某些范围，而$f_s=2B(1+p/n)$是这个范围的下限值，从下面的例题可以看到这一点。

  注意到“带通抽样的条件通常也是某些范围，而$2B(1+\frac{p}{n})=\frac{2f_H}{n}$是这个范围的下限值”，这很容易接受，那么这个范围会是怎样的情况和形式呢，我忍住不作出了进一步的探究。参见下一篇博文，我的个人探究部分：带通信号抽样速率的一统性研究。得出：抽样速率范围是彼此分离的子区间的集合，低通和带通抽样定理包含于这个一统性结论。（哈哈，码了这么久铺垫，终于要写我的个人探究部分啦！）

  注：本篇中的内容和图例参考了李晓峰主编的《通信原理》
