电子元器件篇—MOS管

一、MOS管的定义

全名MOSFET ，mos管是金属氧化物半导体场效应晶体管（FET），属于电压控制性器件，常用于开关电路。

二、MOS管的分类和记忆方法

增强型和耗尽型：耗尽型一般很少见到，我们说的更多的是增强型的。

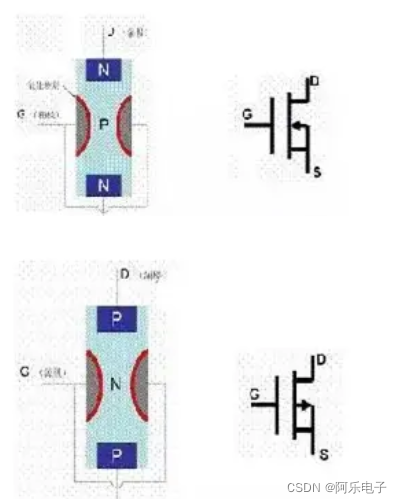

MOS又可分为N管和P管。有很多人不好记忆N管和P管。我们用一种简单的方法记忆和使用。如下图以NPN的管子为例，两边是N，中间是P。正常状态下，P将N隔开了，当G极给一个P，P与P相互排斥，这样中间的P被推走了，两边的N就连接了，MOS管就导通了，这种通过N连接导通的就是N管，反之亦然。

如果我们看到右侧mos管原理图就可以将这个过程逆推一遍就出来了。我们要记忆一下下面几个点。

1、MOS管与三极管导通记忆方式相反，剪头指向为反向，即箭头指向方向为正极导通

2、P为正，N为负

3、G级导通状态就是与中间阻隔状态相同，即当G等于P时导通，中间状态为P，两端为N，这个管就是N管。反之为P管

注：NMOS的载流子是电子，有效质量更小，在相同的电场下速度更快，因此性能会更好

虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。

总结：考虑到电路的性能参数，在符合要求的情况下，我们从电路的简单角度考虑
