电子元器件篇—磁珠

一、磁珠的原理

简单的理解就是当有一个带频率的波形通过磁珠，在磁珠根据频率的不同，变化为不同阻抗，然后对信号能量进行消耗。

举一个简单的例子，一个直流信号上面叠加了一个100M的干扰，然后通过磁珠，直流信号可以无损的通过磁珠，而100M的干扰就会在磁珠上产生一定的阻抗，这个阻抗对100M的干扰进行衰减。通过磁珠后，直流信号加上衰减后的100M干扰信号就是输出波形， 从而达到衰减高频干扰的作用。一般阻抗越大，衰减能力越强。

二、磁珠的参数

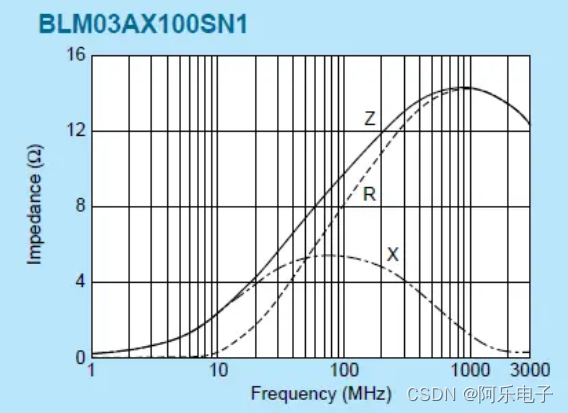

下面的表就是磁珠在不同频率下的阻抗特性，不同的磁珠有不同的特性。磁珠一般都是对1M以上的信号才具有衰减作用的

1、阻抗和系列

100M下的阻抗值

这个主要看表，在使用过程中，主要看出现问题的地方的频率，根据不同的频率，或者说频带，进行选取合适的磁珠。就是要滤除的频带阻抗更高，在工作的频带磁珠阻抗越低越好。

主要还是在尝试。

注：不要只是关注标称的阻抗值，关键看在问题频率下的磁珠阻抗曲线

2、通流

满足电流条件，并留有一定余量

3、 其他参数

封装，DCR，温度等，根据具体情况进行选择

注意有平坦型的阻抗曲线，也有窄型的曲线，平坦更多用于电源，窄型更多用于信号

三、磁珠的使用环境

磁珠使用的环境一般都是EMC条件下使用，还有的时候用在功放输出端。下面是磁珠经常用到的具体地方
