DS18B20温度传感器产自美国DALLAS半导体公司，是改进的智能温度传感器与传统的热敏电阻等测温元件相比更有优势。它可以直接读出被测的温度，可根据实际要求简单编程实现9~12位的数字值读数方式。DS18B20是单总线器件，它具有线路简单，体积小等优点。与DS1820相比DS18B20无论是在测温精度、转换时间、传输距离、还是在分辨率等其他方面都有了很大的改进，使用户用起来更加的简单方便。

产品特点

(a) 单线接口：与单片机只需一根线完成通信；

(b) 电压范围为3.0～5.5V，有两种供电方式：总线供电、数据线供电；

(c) 测温范围为-55℃～+125℃，精度可达0.5℃；

(d) 以数字值方式读取温度，提供9位温度读数；

(e) 具有多点测温能力；

(f) 可应用于恒温控制或其他任何热敏系统。

引脚介绍

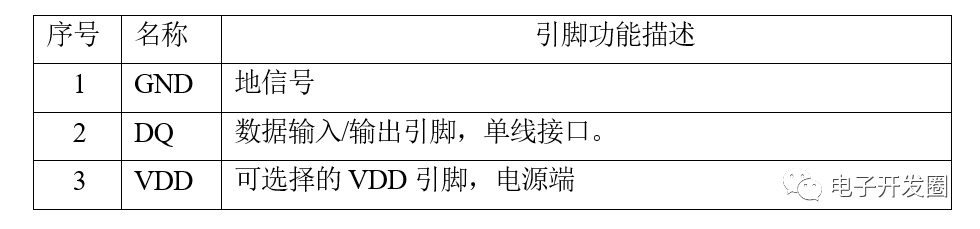

DS18B20是可编程温度传感器，共有3个管脚，其管脚图如图所示。

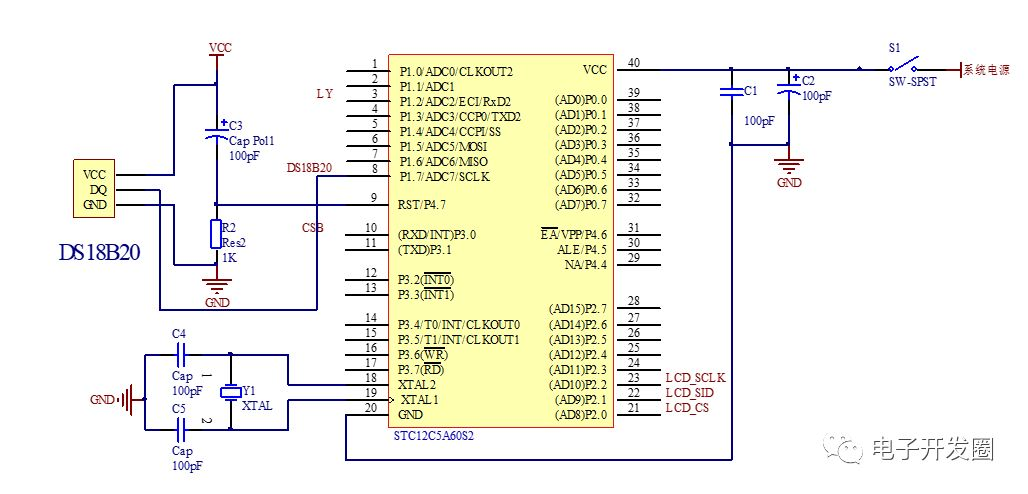

DS18B20温度传感器具有独特的单线接口，只需1个接口引脚即可通信，信息通过单线接口即可送入DS18B20或从DS18B20送出。与单片机电路连接图如图所示。
