基于单片机的智能排队叫号系统设计

博主福利：100G+电子设计资料合集https://dwz.date/fyQa

本文设计了一套排队叫号系统。该系统是以排队抽号顺序为核心，客户利用客户端抽号，工作人员利用叫号端叫号；通过显示器及时显示当前所叫号数，客户及时了解排队信息，通过合理的程序结构来执行排队抽号。以提高排队等待效率，解决排队秩序混乱，前拥后挤等现象，实现排队自动化，规范化。

本系统由键盘输入系统、单片机系统、屏幕显示系统及叫号提示音系统组成，系统分为两个部分：抽号部分和叫号部分，其控制核心为AT89C51单片机，抽号部分和叫号部分采用一块 LCD液晶显示器，这样显示数据直观，便于客户理解，抽号部分输入只需使用一个抽号按键即可，便于客户操作，叫号部分包括叫两个号键，系统采用自动清零，无需人工操作。

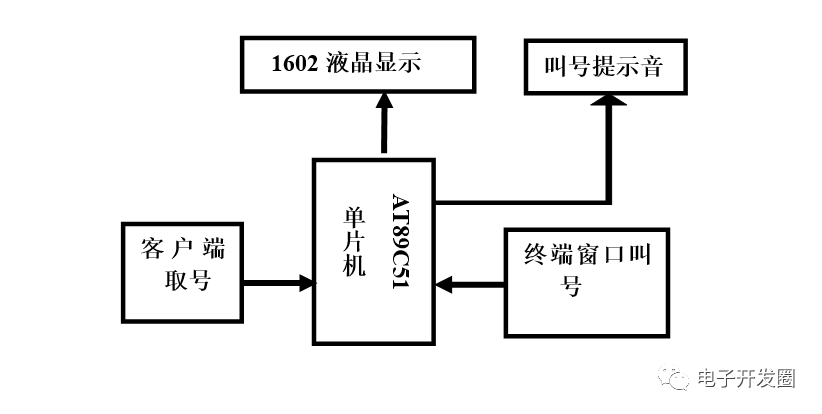

系统框图

设备上电后，显示器屏幕亮，无信息显示。当客户按键后，每按一下，队伍加1，显示器显示客户队伍号；排满20位后，再按取号键，屏幕显示“队伍满”。当客服叫号时，队伍减1，程序进行信息处理，在显示器上显示“几号客户到几号窗口”，同时进行声音提示；当队伍空时，显示“队伍空”，显示器屏幕清空，储存的队伍号码归零处理。

MCS-51单片机结构

AT89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。

单片机的可擦除只读存储器可以反复擦除100次。从工作原理上讲，单片机就是一种微型计算机，是一种“程序存储式”计算机。它是在一块硅片上集成了中央处理器（CPU）、随机内存（RAM）、程序内存（ROM或EPROM）、定时/计数器以及各种I/O接口，也就是集成在一块芯片上的计算机。

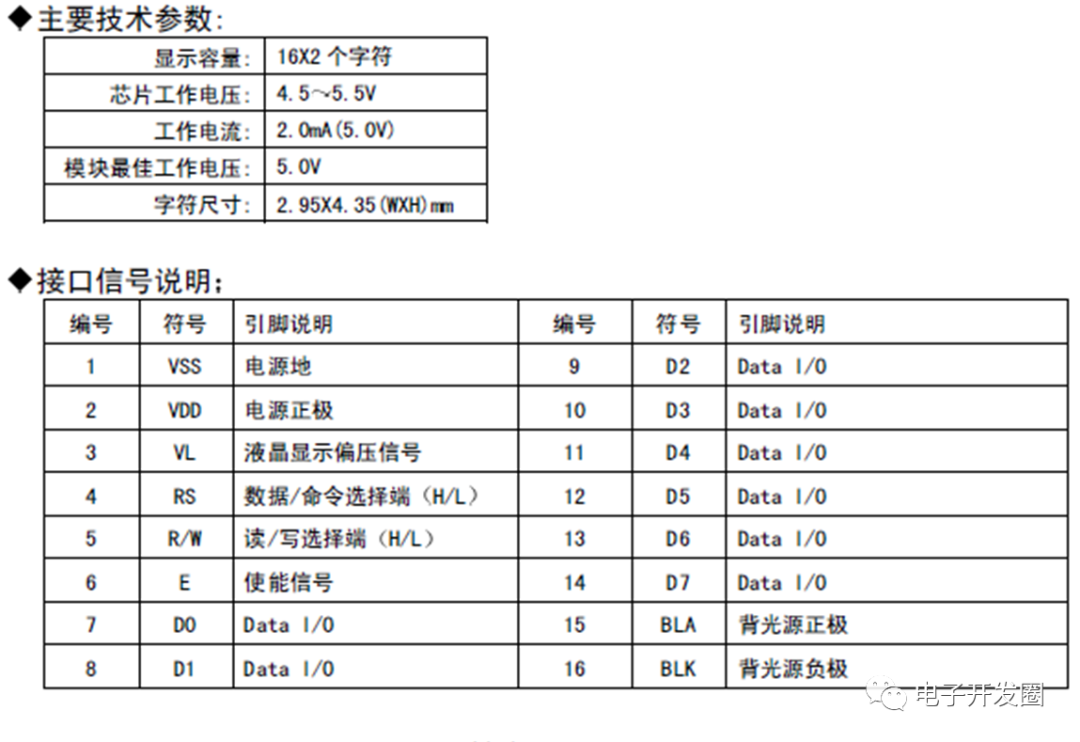

液晶LCD1602介绍

用LCD显示一个字符时比较复杂，因为一个字符由6x8或8x8点阵组成，既要找到和显示屏幕上某几个位置对应的显示RAM区的8个字节，还要使每字节的不同位为“1”，其它的为“0”，为“1”的点亮，为“0”的不亮。

这样一来就组成某个字符。但对于内带字符发生器的控制器来说，显示字符就比较简单了，可以让控制器工作在文本方式，根据在LCD上开始显示的行列号及每行的列数找出显示RAM对应的地址，设立游标，在此送上该字符对应的代码即可。

系统硬件电路设计

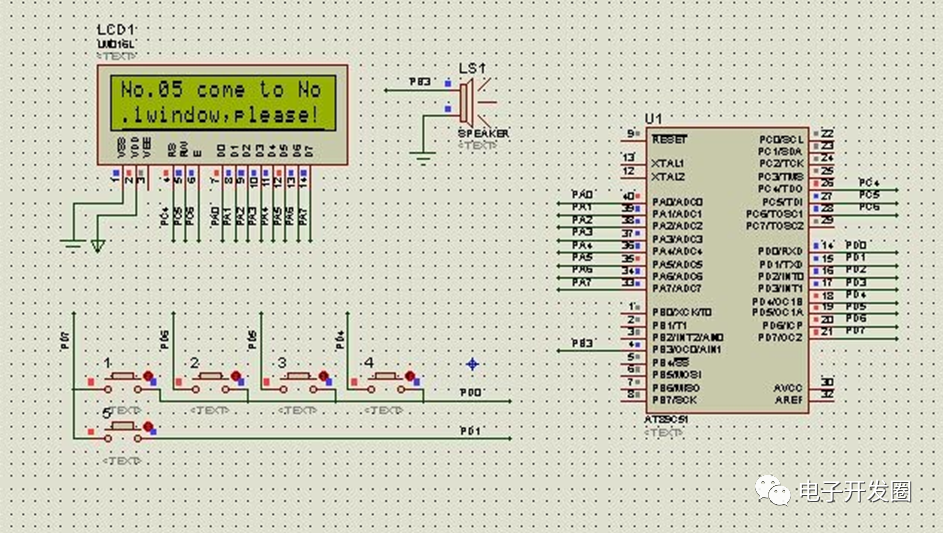

系统Proteus仿真图：图中主要以AT89C51为控制核心，包括显示电路，音乐提示电路，晶振电路。

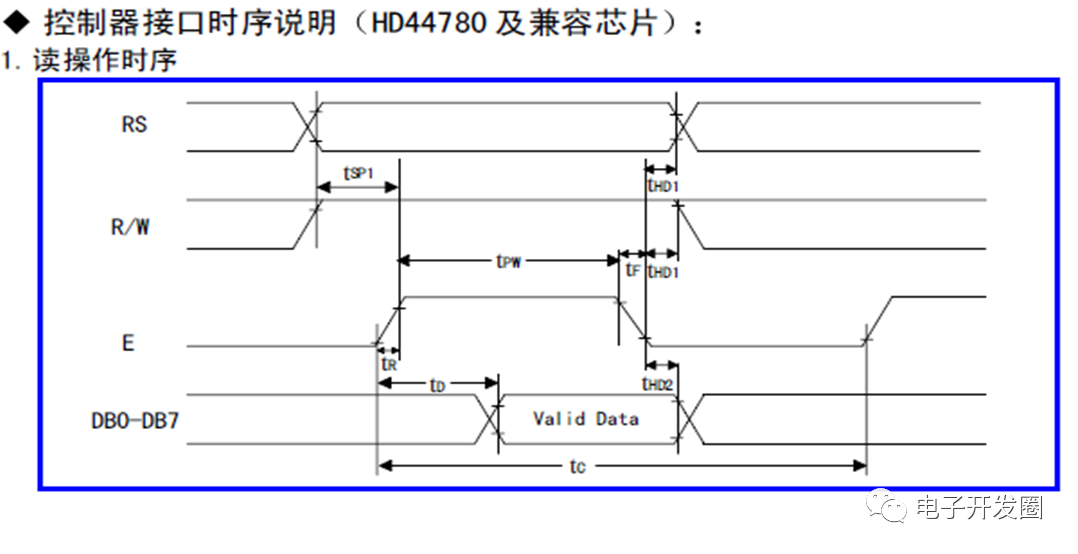

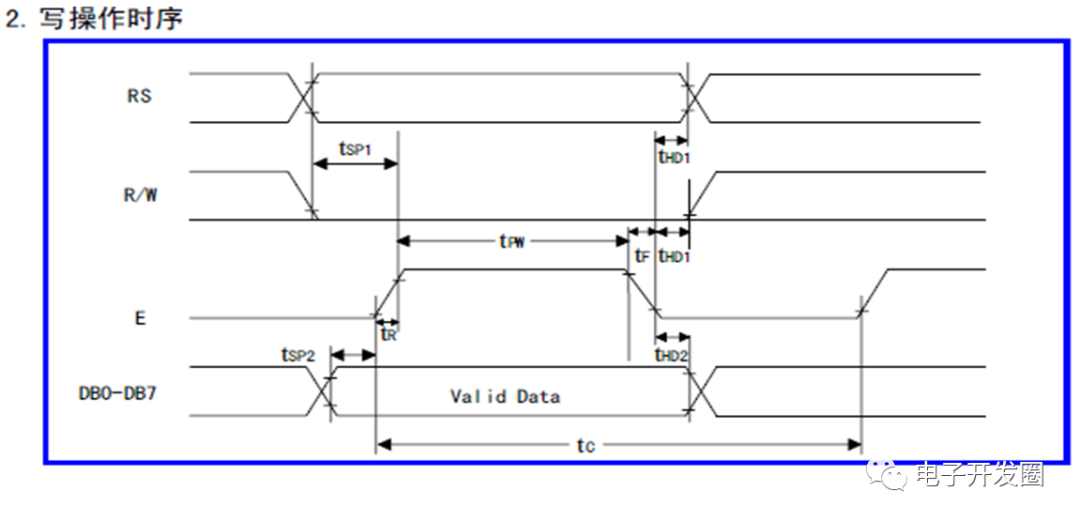

液晶显示电路：P1口接LCD1602的8个双向数据线接口，P3.4接1602的数据/命令选择端，P3.5接1602的读/写选择端，P3.6接1602的使能信号。BLA、BLK分别是1602的背光源的正负极，VL是1602对比度调整端。本文是通过对RS、RW以及E的高低电平进行写指令和写数据操作来控制1602的显示的。

声音提示电路：使用最简单的蜂鸣器来作为提示音部分，通过改变端口高低电平来进行发声，并对延时进行修改来调试发声频率，从而修改发出的声音的好坏。

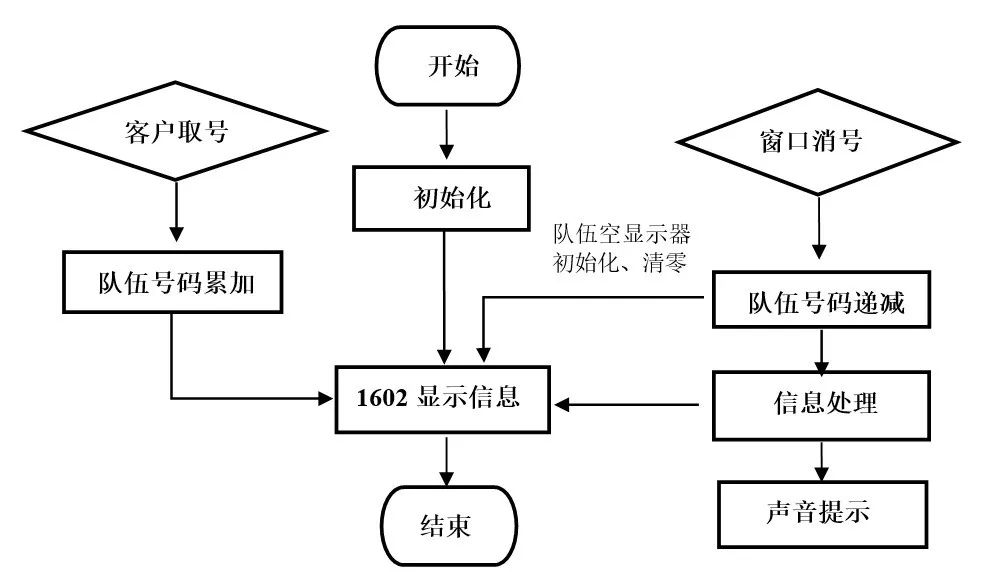

系统软件设计

系统仿真调试

仿真是在软件Proteus 7.4上进行的，用C语言编写的程序，通过keil生成了hex文件，经过调试，仿真实现了排队叫号系统的功能。

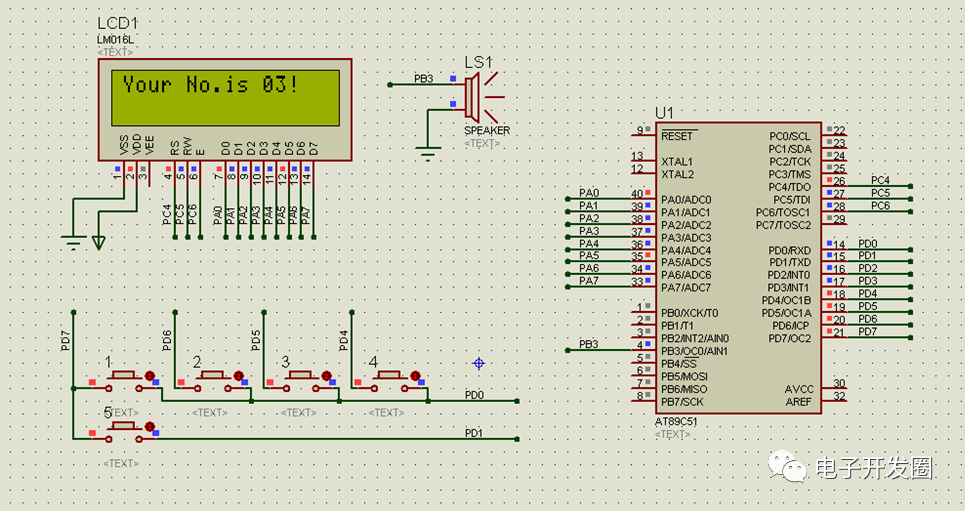

客户取号：按下客户端取号按键，屏幕显示“Your No.is 03！”。

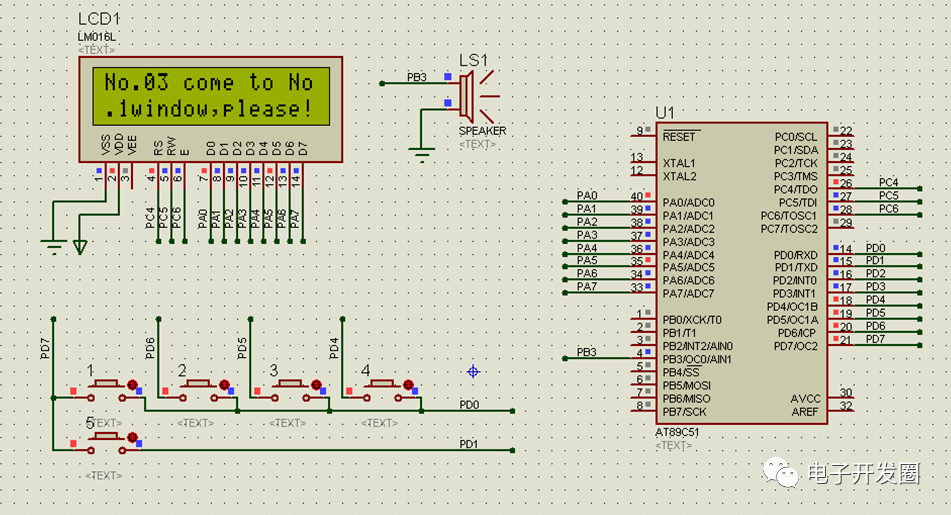

窗口叫号：按下窗口服务叫号按键一，屏幕显示“No.03 Come to No.1 window, please”。
