0533-基于单片机的流水灯音乐盒系统设计

功能描述

1、采用51/52单片机作为主控芯片；
2、采用两个按键控制音乐盒，一个用来切换歌曲，另一个用来切换LED灯的变化花样；
3、蜂鸣器发出某个音调，与之相对应的LED亮起；
4、音乐盒共有五首歌曲，花样灯花样共计五种。

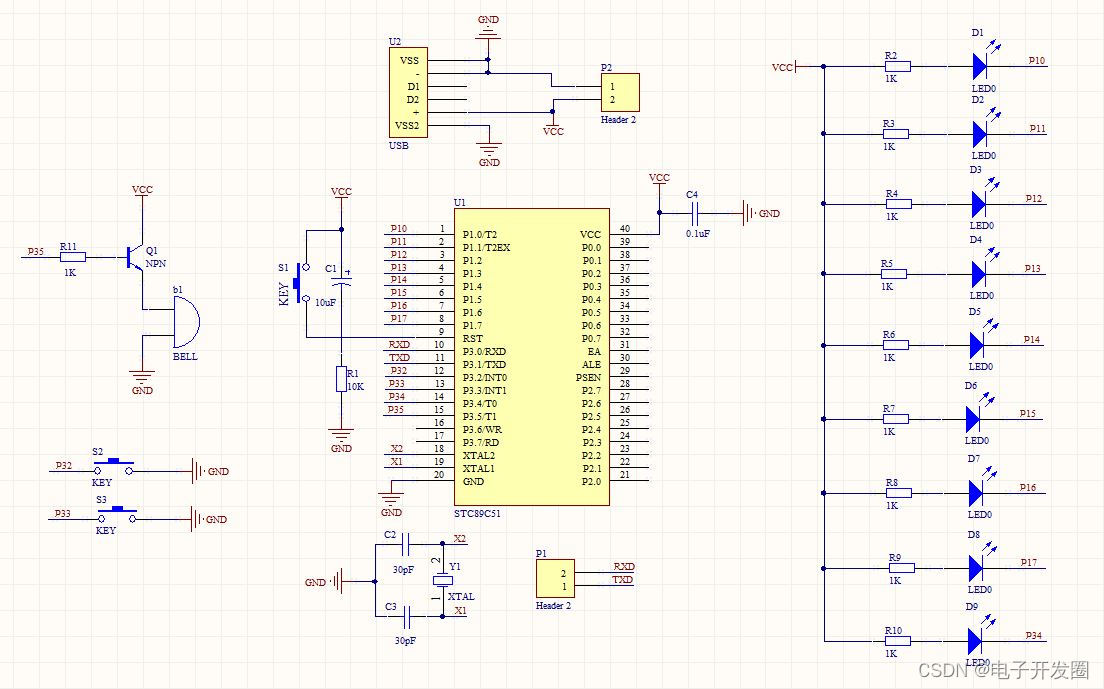

电路设计

采用Altium Designer作为电路设计工具。Altium Designer通过把原理图设计、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件必将使电路设计的质量和效率大大提高。

单片机管脚说明：

P0端口（P0.0-P0.7）：P0口为一个8位漏极开路双向I/O口，每个引脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。

P1端口（P1.0-P1.7）：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高电平，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。

P2端口（P2.0-P2.7）：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口，用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。

P3端口（P3.0-P3.7）：P3口管脚是一个带有内部上拉电阻的8位的双向I/O端口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入端时，由于外部下拉为低电平，P3口将输出电流（ILL）。P3口同时为闪烁编程和编程校验接收一些控制信号。

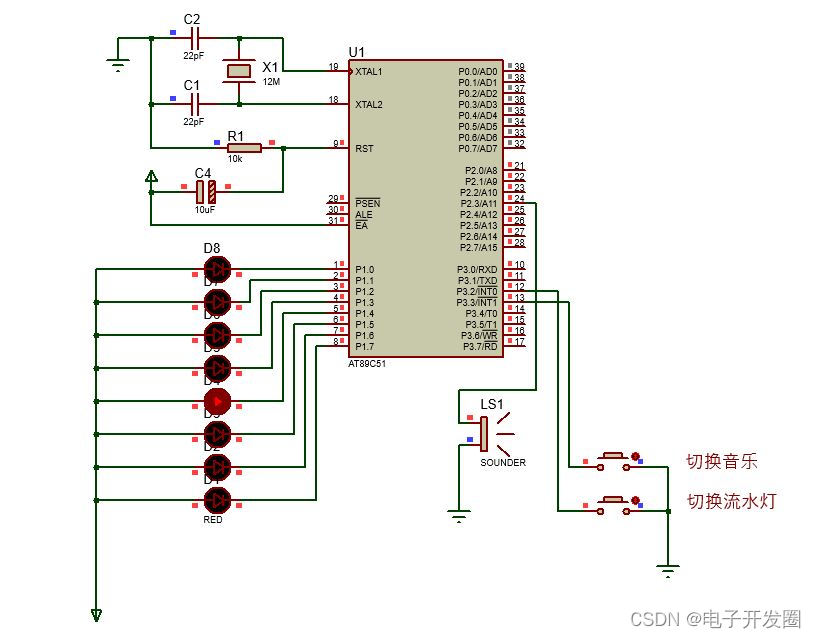

仿真设计

采用Proteus作为仿真设计工具。Proteus是一款著名的EDA工具（仿真软件），从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。

主程序设计

main()
{	uchar x;
	count1=1;//流水灯花样
	count2=0;//不唱歌
	EA=1;//开总中断
	EX0=1;//开外部中断0
	IT0=1;//外部中断0下降沿触发方式
	EX1=1;//开外部中断1
	IT1=1;//外部中断1下降沿触发方式

	TMOD=0x01;//定时器0工作在方式1
	TH0=0;
	TL0=0;
	ET0=1;

	while(1)
	{
		if(count1!=0)
		{
			switch(count1)
			{
				case 1:
					for(x=0;x<25;x++)
					{
						P1=huayang1[x]; //花样流水灯1
						beep();
						delay1(150);
						if(count1!=1)
							break;
					}
				break;
				case 2:
					for(x=0;x<14;x++)
					{
						P1=huayang2[x];//花样流水灯2
						beep();
						delay1(300);
						if(count1!=2)
							break;
					}
				break;
				case 3:
					for(x=0;x<17;x++)
					{
						P1=huayang3[x];//花样流水灯3
						beep();
						delay1(150);
						if(count1!=3)
							break;
					}
				break;
				case 4:
					for(x=0;x<16;x++)
					{
						P1=huayang4[x];//花样流水灯4
						beep();
						delay1(300);
						if(count1!=4)
							break;
					}
				break;
				case 5:
					for(x=0;x<12;x++)
					{
						P1=huayang5[x];//花样流水灯5
						beep();
						delay1(300);
						if(count1!=5)
							break;
					}
				break;
			}
		}
		else
		{
			song();
			delay1(1000);
		}
	}

}
void int0() interrupt 0
{
	EA=0;//关总中断
	delay1(1);//去抖
	if(key1==0)
	{
		count2=0;//不让蜂鸣器唱歌
		TR0=0;
		count1++;
		if(count1==6)
			 count1=1;

	}
	EA=1;//开总中断
}
