0114-基于单片机的鱼塘自动投料仿真设计

功能描述

1、采用51单片机的作为主控；
2、采用1602显示：投喂倒计时、水深报警值、投喂间隔时间、投喂量、投喂距离；
3、所有参数设置和水深检测 都由电位计进行修改，由AD0809(仿真0808)进行处理；
4、采用L298驱动"传送带+投喂阀"电机；
4、根据投喂距离自动调节"传送带"运动时间；
5、根据投喂量自动调节"投喂阀"运行时间；
6、监测水深，如水位过限，报警提示；

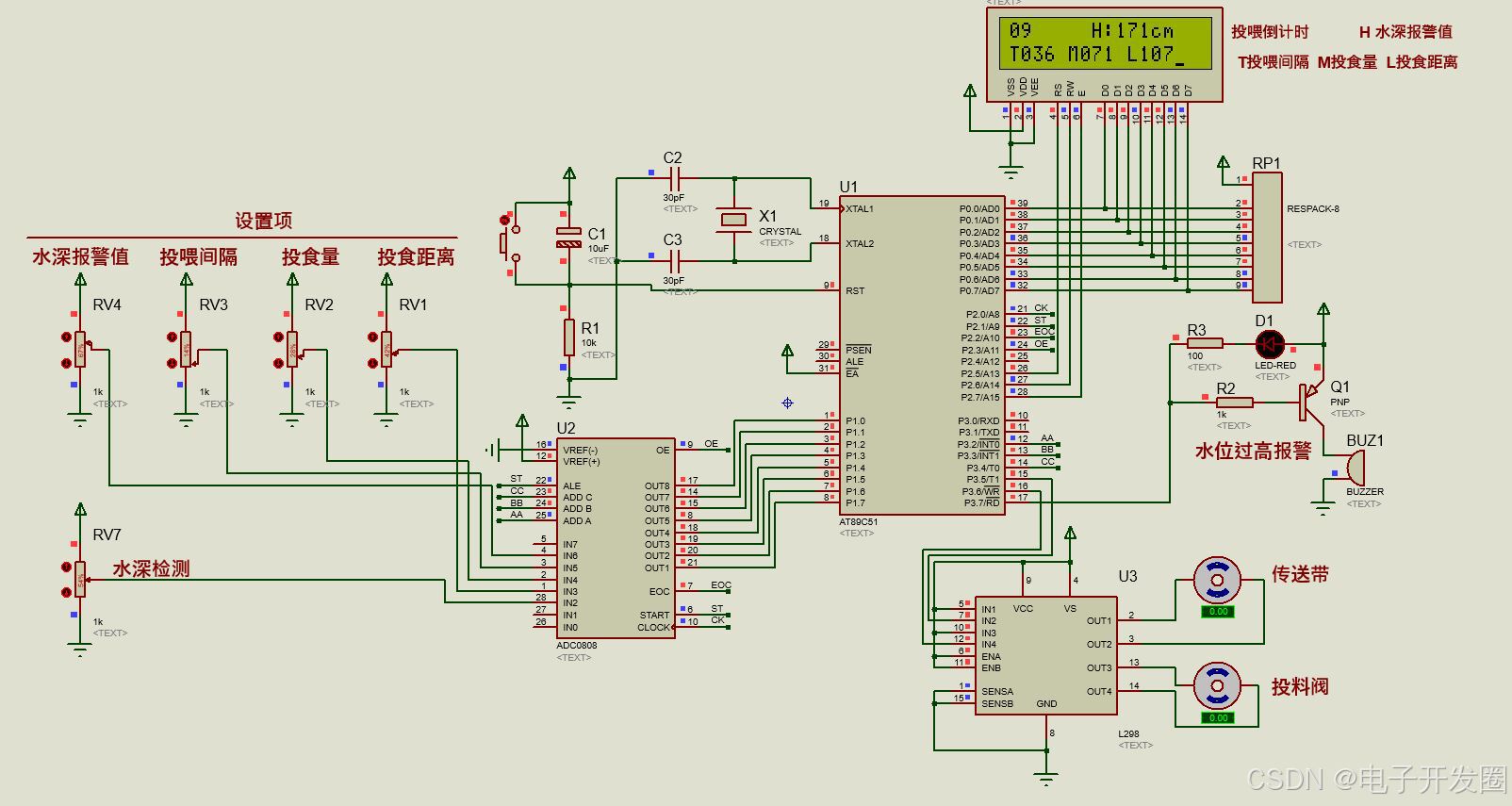

仿真设计

采用Proteus作为仿真设计工具。Proteus是一款著名的EDA工具（仿真软件），从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。

单片机管脚说明：

P0端口（P0.0-P0.7）：P0口为一个8位漏极开路双向I/O口，每个引脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。

P1端口（P1.0-P1.7）：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高电平，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。

P2端口（P2.0-P2.7）：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口，用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。

P3端口（P3.0-P3.7）：P3口管脚是一个带有内部上拉电阻的8位的双向I/O端口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入端时，由于外部下拉为低电平，P3口将输出电流（ILL）。P3口同时为闪烁编程和编程校验接收一些控制信号。

VCC（40）：供电电压，其工作电压为5V。
GND（20）：接地。

RST(9)：复位输入。在振荡器运行时，有两个机器周期（24个振荡周期）以上的高电平出现在此引脚时，将使单片机复位，只要这个引脚保持高电平，51芯片便循环复位。复位后P3.0-P3.7口均置1，引脚表现为高电平，程序计数器和特殊功能寄存器SFR全部清零。当复位脚由高电平变为低电平时，芯片为ROM的00H处开始运行程序。复位操作不会对内部RAM有所影响。

ALE/PROG (30)：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地低位字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。如果想禁止ALE的输出可在SFR8EH地址上置0。此时， ALE只有在执行MOVX，MOVC指令是ALE才起作用。另外，该引脚被略微拉高。如果微处理器在外部执行状态ALE禁止，则置位无效。

PSEN(29)：外部程序存储器的选通信号。在由外部程序存储器取指令期间，每个机器周期两次PSEN有效。但在访问外部数据存储器时，这两次有效的PSEN信号将不出现。

XTAL1(19)：来自反向振荡放大器的输入及内部时钟工作电路的输入。
XTAL2(18)：来自反向振荡器的输出。

EA/VPP(31)：当EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。注意加密方式1时，EA将内部锁定为RESET；当EA端保持高电平时，此间内部程序存储器。在FLASH编程期间，此引脚也用于施加12V的编程电源（VPP）。

主程序设计

void main()
{
	 TMOD|=0X01;//选择为定时器0模式，工作方式1，仅用TR0打开启动。
	 TH0=0X3C;	//给定时器赋初值，定时50ms
	 TL0=0Xb0;
	 ET0=1;//打开定时器0中断允许
	 EA=1;//打开总中断
	 TR0=1;//打开定时器
	 init_1602();//初始化LCD
	 adc0809_init();//初始化ADC0809
	 while(1);
}
void Timer0() interrupt 1
{
	 uchar i;
	 if(time<20)//定时1s
		 time++;
	 else
	 {
	 	time=0;
		if(miao<59)	//秒
			miao++;
		else
		{
			miao=0;
		}
		xian1[0]=miao/10+0x30; //时间
		xian1[1]=miao%10+0x30;
		xian1[9]=num[6]/100+0x30;//水位阀值
		xian1[10]=num[6]%100/10+0x30;
		xian1[11]=num[6]%10+0x30;
		xian2[1]=num[5]/100+0x30; //投食间隔
		xian2[2]=num[5]%100/10+0x30;
		xian2[3]=num[5]%10+0x30;
		xian2[6]=num[4]/100+0x30; //投食量
		xian2[7]=num[4]%100/10+0x30;
		xian2[8]=num[4]%10+0x30;
		xian2[11]=num[3]/100+0x30; //投食距离
		xian2[12]=num[3]%100/10+0x30;
		xian2[13]=num[3]%10+0x30;
		write_string(1,0,xian1);//显示
		write_string(2,0,xian2);
		for(i=0;i<8;i++)  //测量
		{
			num[i]=adc0809_read(i);
		}
